BUDOWA I PARAMETRY ELEKTRYCZNE
Kategoria6A
KlasaEA (700MHz)
Przekrój AWG4x2x26/7AWG
Żyływielodrutowe
Izolacjapolietylenowa
Ośrodek4 pary skręcone, każda para owinięta folią poliestrową + oplot siatkowy
Ekranpary ekranowane folią poliestrową pokrytą warstwą aluminium, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm + oplot siatkowy
Powłokatworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH/FRNC)
Materiał stykówfosforobrąz z 50 μcalowa warstwą złota
PoEIEEE 802.3bt typ 4 (PoE++)
WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC
Pętla oporu prądu stałego≤ 95 Ω /km
Opór zmienny≤ 2%
Opór izolacyjny (500V)≥ 5000 MΩ *km
Opór bierny pojemnościowy przy 800 Hznom. 48 nF/km
Zmienny bierny opór pojemnościowy≤ 1500 pF/km
Nominalna prędkość rozprzestrzeniania się (NVP)69%
Opóźnione rozprzestrzenianie sięNominalnie ≤ 535 ns/100m
Kąt opóźnieniaNominalnie ≤ 20 ns/100m
Tester instalacji prądu stałego, 1 min. (rdzeń)1000 V
WŁAŚCIWOŚCI MECHANICZNE
Promień zgięcia4 x ø zew
Żywotność wtyczki>2500 cykli
Max. siła ciągnienia80 N
Zakres temp. podczas użycia-20oC do +75oC
Zakres temp. podczas instalacji0oC do + 50oC

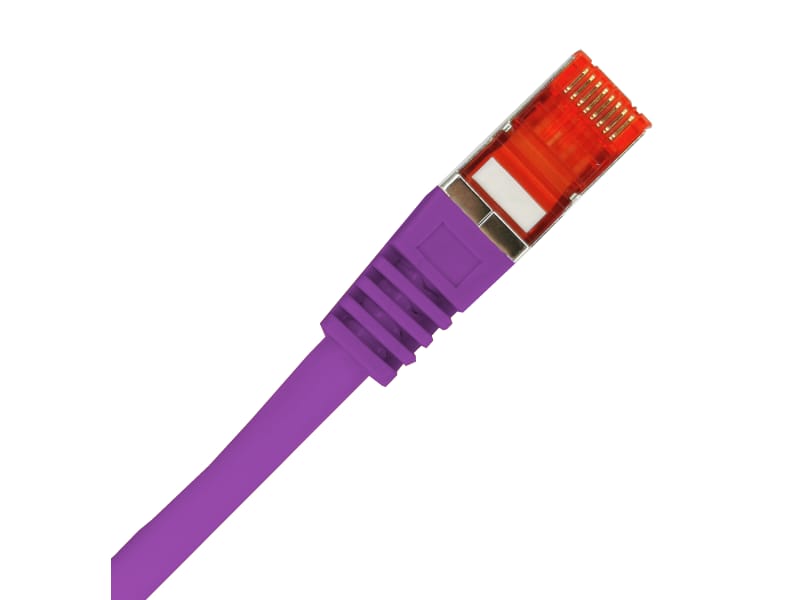

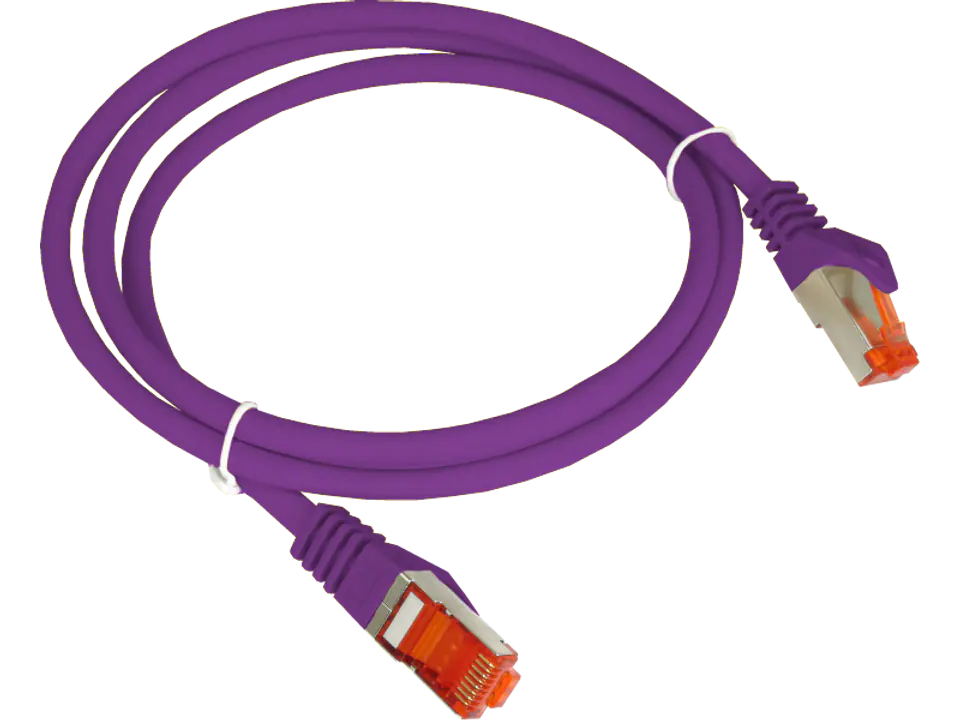

Wysokiej klasy kable połączeniowe, typu "patch cord" przeznaczone są do wykonywania połączeń krosowych w punktach dystrybucyjnych oraz do połączeń abonenckich. Kategoria 6A, o wydajności transmisyjnej minimum 10Gbit/s (klasa EA).
Żyły w 100% miedziane typu linka, pary żył ekranowane folią, cały ośrodek pokryty oplotem co pretenduje ten produkt do pracy w środowisku narażonym na oddziaływanie zakłóceń elektromagnetycznych. Powłoka zewnętrzna LSOH.Wysoka jakość produktu została zweryfikowana badaniem w laboratorium INTERTEK w USA oraz potwierdzona stosownym certyfikatem z normami branżowymi: ISO/IEC 11801 (norma międzynarodowa, zgodna z wzorowaną na niej normą polską i europejską PN-EN 50173 oraz amerykańską normą ANSI/TIA 568).Kable mogą być dostarczane w opcji fabrycznego znakowania indywidualnymi kodami kreskowymi, nanoszonymi na obu końcach kabla na etapie produkcji. Takie oznaczenie zapewnia jednoznaczną identyfikację każdego kabla krosowego oraz jego zakończeń, umożliwia automatyczne mapowanie połączeń w szafach teleinformatycznych i znacząco upraszcza administrację oraz dokumentowanie infrastruktury sieciowej. Fabryczne znakowanie eliminuje ryzyko błędów wynikających z ręcznego opisu kabli, zwiększa trwałość i czytelność oznaczeń oraz pozwala na spójne zarządzanie połączeniami w całym cyklu życia instalacji, szczególnie w środowiskach wymagających wysokiego poziomu kontroli i porządku dokumentacyjnego.Testowane na poziomie produkcyjnym m.in. na zgodność z poniższymi parametrami i normami branżowymi: ISO/IEC 11801 (norma międzynarodowa, zgodna z wzorowaną na niej normą polską i europejską PN-EN 50173) oraz normą ANSI/TIA 568: mapa połączeń, tłumienność (Insertion Loss), przesłuchy (NEXT, FEXT, ELFEXT, PSNEXT, PSANEXT), Return Loss, opóźnienie propagacji (Propagation Delay) oraz różnicę opóźnień (Delay Skew).Patch-cordy są kompatybilne z zabezpieczeniami wtyku RJ45 uniemożliwiającymi nieautoryzowane wypięcie kabla o symbolach WT-BW-xx.Odgiętka wtyku zabezpiecza koniec kabla krosowego podczas wyciągania go z wiązki kabli.
Rodzaj produktu » Kabel połączeniowy
Kabel połączeniowy, znany również jako patch-cord, to krótki kabel używany do łączenia urządzeń w sieci komputerowej. Jest stosowany do połączenia np. komputera z gniazdem sieciowym, przełącznika (switcha) z panelem krosowym, lub do połączenia różnych urządzeń sieciowych między sobą. Kable połączeniowe występują w różnych długościach, wersjach powłok oraz sposobie ekranowania. Są kluczowym elementem w zarządzaniu infrastrukturą sieciową, pozwalając na elastyczne i łatwe zmiany w konfiguracji sieci.
Kategoria » 6A
Produkt kategorii 6A (klasa EA, o rozszerzonej charakterystyce) przeznaczony do transmisji danych z prędkością do 10 000 Mbps (10 Gigabit Ethernet 10GBASE-T).
Może być stosowany w różnych typach sieci, takich jak LAN, WAN czy SAN, i jest przeznaczony do połączeń między urządzeniami sieciowymi, takimi jak routery, switche, kamery IP czy komputery. Może być również wykorzystywany do transmisji sygnałów audio-wideo w systemach AV over IP oraz w instalacjach AV wykorzystujących technologie transmisji po skrętce, takich jak HDBase-T.
W celu zachowania deklarowanych parametrów, zgodnie z normą maksymalna długość odcinka przewodu (tor transmisyjny) nie powinna przekraczać 90m, przy założeniu że do zakończenia (modułu keystone bądź patch-panela) podłączy się dwa kable krosowe o długości nie większej niż 5m.
Produkty kategorii 6A są wstecznie kompatybilne z elementami niższych kategorii takimi jak patch-panele czy moduły keystone RJ45.
Ekranowanie » S/FTP
Przewód podwójnie ekranowany S/FTP (Shielded/Foiled Twisted Pair, oznaczenie zgodne z normą ISO/IEC 11801). Najwyższej klasy ekranowanie. Ekran w postaci oplotu z siatki miedzianej został umieszczony na ośrodku w którym każda para jest ekranowana dodatkowo folią aluminiową, pomiedzy ekranem a powłoką znajduje się drut uziemniający. Taka konstrukcja daje zwiększoną odporność na zakłócenia elektromagnetyczne (EMI) a indywidualne ekranowanie każdej pary eliminuje przesłuchy pomiędzy poszczególnymi parami. Zwarta, mocna konstrukcja zwiększa odpornośc na uszkodzenia mechaniczne podczas instalacji (większa odpornośc na siłę ciągnienia). W porównianiu z kablami nieekranowanymi przewód może zapewnić wyższą jakość i bezpieczeństwo transmisji danych. Kabel przeznaczony do pracy w środowisku wysoce narażonym na zakłócenia elektromagnetyczne, może znajdować się w bliskiej odległości od przewodów elektrycznych, sygnałowych i urządzeń mogących być źródłem lub nośnikiem zakłóceń elektromagnetycznych.
Powłoka » LSOH
LSOH lub LSZH (Low Smoke Zero Halogen) / FRNC (Flame Retardant, Non Corrosive) - to rodzaj tworzywa sztucznego, bezhalogenowego, wykorzystywanego do produkcji powłok izolacyjnych stosowanych powszechnie w przewodach, które mają zastosowanie wewnątrzbudynkowe. Jest to materiał, trwały i odporny, o niskim współczynniku wydzielania dymu przy spalaniu, nie zawiera halogenów, co oznacza, że jest bezpieczniejszy w razie pożaru niż tradycyjne powłoki PVC. Skrót w tłumaczeniu: (LS) - niskie wydzielanie dymów podczas spalania, (OH, ZH) - brak halogenów, (FR) - nierozprzestrzenianie płomieni, (NC) - niewydzielanie gazów korozyjnych podczas spalania.
Kolor » Fioletowy
Produkt w kolorze fioletowym, odpornym na zabrudzenia, ułatwiającym identyfikację. W celu dokładniejszej identyfikacji przewodów w trasach kablowych można zasotosować kolorowe opaski rzepowe bądź inne akcesoria organizacyjne.
Marka » ALANTEC
ALANTEC to marka należąca do firmy A-LAN Technologie, polskiego producenta systemów okablowania strukturalnego. A-LAN działając od 2001 roku, ugruntował sobie pozycję lidera, wprowadzając na rynek produkty najwyższej jakości, weryfikowane przez niezależne laboratoria, dając tym samym gwarancję trwałości i niezawodności. Firma rocznie wprowadza na rynek europejski kilkadziesiąt tysięcy kilometrów kabli teleinformatycznych, kilkaset tysięcy gniazd abonenckich oraz dziesiątki tysięcy komponentów towarzyszących, dając na te produkty wieloletnie gwarancje systemowe.
