KONSTRUKCJA
PowłokaLSOH
Klasyfikacja ogniowa CPR (Euroklasa)Dca
Kolorszary
Temperatura pracy-40°C do + 70°C
Dodatkowelinka rozrywająca (ripcord), folia PET owininięta na wewnętrznych przewodach
Średnica (mm)17

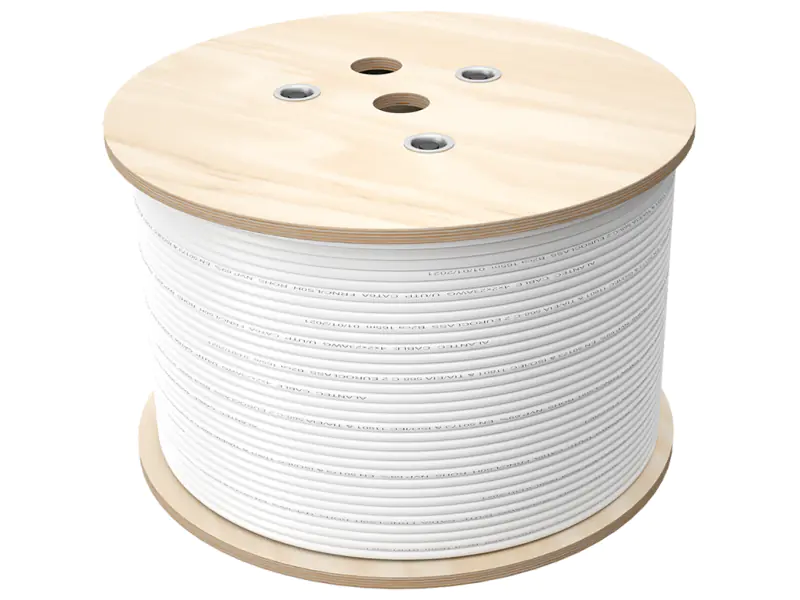

Długość500m
Waga143 kg
Wymiary760 x 760 x 420 mm
PARAMETRY KABLA SKRĘTKA
Kategoria6
KlasaE (norma 250MHz)
Przekrój AWG4x2x24AWG
Żyły100% Cu - miedziane, jednodrutowe o średnicy 24AWG
Izolacjapolietylenowa (HDPE)
Klasyfikacja ogniowa CPR (Euroklasa)Dca
Ośrodek4 pary skręcone
Ekranbrak
PowłokaLSOH
PoE802.3 af
Kolor(1) niebieski, (2) szary
WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC
Impedancja falowa (1-100MHz)(100 ± 15) Ω
Opóźnienie propagacji (1-100MHz)≤ 45 ns/100m
Opór bierny pojemnościowy≤ 5.6 nF/100m
Rezystancja pętli żył/pary≤ 11.5 Ω/100m
Nominalna prędkość rozprzestrzeniania się (NVP)69%
PARAMETRY KABLA RG6
Klasyfikacja ogniowa CPR (Euroklasa)Dca
Klasa ekranowaniaA+
Średnica rdzenia miedzianego (mm)1,13 (±0,01)
Średnica dielektryka (mm)4,80 (±0,1)
Ekran [1]AL/PET/AL połączony z dielektrykiem
Ekran [2]oplot z drutu aluminiowego, pokrycie >77%
Ekran [3]AL/PET/AL
Płaszcz
Średnica (mm)7,06 (±0.15)
MateriałLSOH
Kolor(1) biały, (2) czarny
Parametry elektryczne
Impedancja (Ω)75 (±3)
Współczynnik skrócenia fali82% (±1)
TŁUMIENNOŚĆ KABLA dB/100m
5 MHz1.58
50 MHz4.60
200 MHz8,40
470 Mhz13.44
800 Mhz17.00
1000 Mhz19.70
1350 Mhz23.00
1750 Mhz26.22
2150 Mhz29.50
2400 Mhz32.10
2700 Mhz33.44
3000 Mhz35.40
PARAMETRY KABLA ŚWIATŁOWODOWEGO
Liczba włókien2
Rodzaj włókienG657A1
Średnica kabla3 mm* (tolerancja średnicy zewnętrznej kabla +/- 10%)
Tłumienie włókna dla 1310 nm
Tłumienie włókna dla 1550 nm
Kolorpomarańczowy
PowłokaLSOH
Element wytrzymałościowywłókna aramidowe
Klasyfikacja ogniowa CPR (Euroklasa)Dca

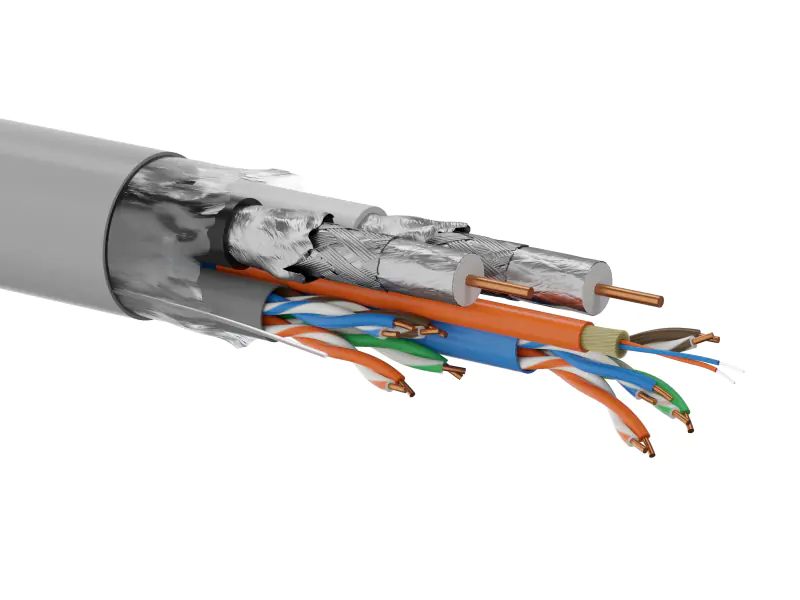

Przewód typu multi-kabel Q-LANTEC MultiMedia to rozwiązanie hybrydowe łączące w jednej konstrukcji aż 5 przewodów umożliwiających tworzenie nowoczesnych instalacji mieszkaniowych.

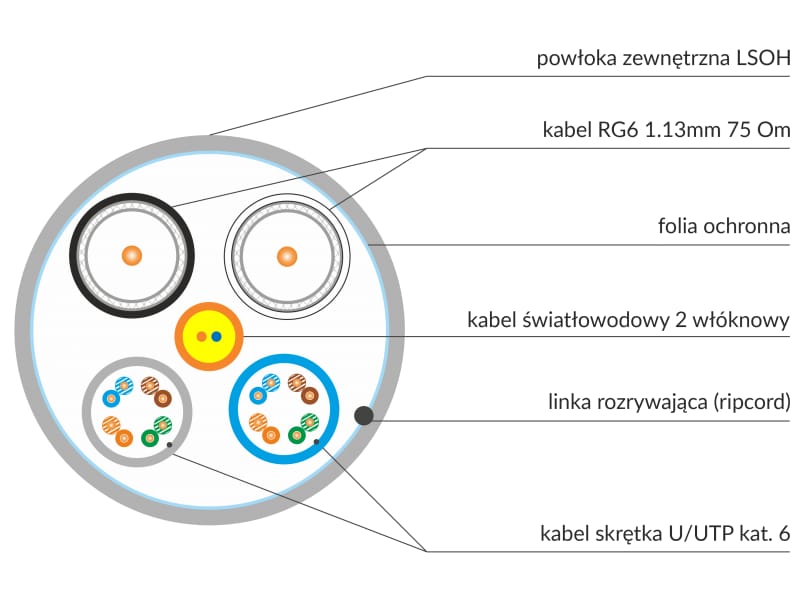

Umieszczone w jednej powłoce 2 przewody teleinformatyczne U/UTP kat.6, 2 przewody telewizyjne RG6 z żyłą 1.13 oraz 1 dwuwłóknowy przewód światłowodowy FTTH 2J idealnie sprawdzają się w budownictwie wielorodzinnym, usprawniając montaż oraz oszczędzając czas instalatora.
WAŻNA zaleta - różne kolory powłok poszczególnych przewodów transmisyjnych pozwalają na łatwą identyfikację podczas instalacji, dodatkowo kabel posiada folię ochronna oraz linkę (ripcord) umożliwiająca sprawniejsze rozcinanie i ściągnięcie powłoki zewnętrznej.
Za pomocą jednego kabla można zbudować instalację:
- łącza światłowodowego,
- telewizji satelitarnej lub naziemnej DVB-T(S),
- telewizji kablowej,
- sieci strukturalnej (LAN)
- instalacji wideomofonowej.
Kable spełniają normy PN-EN 50575 (CPR) oraz wykonane są zgodnie z Rozporządzeniem Ministerstwa Transportu, Budownictwa i Gospodarki Morskiej 1289 z dn. 06.11.2012.
