BUDOWA I PARAMETRY ELEKTRYCZNE
Kategoria6A
KlasaEA (norma 500MHz) o rozszerzonej charakterystyce do 700MHz
Przekrój AWG4x2x23AWG
Żyłymiedziane jednodrutowe o średnicy 0,57mm (23AWG)
Izolacjapolietylenowa
Klasyfikacja ogniowa CPR (Euroklasa)Fca
Ośrodek4 pary skręcone, każda para owinięta folią poliestrową, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego ośrednicy min.0.4mm
Ekranfolia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm
Powłokapolietylen PE odporny na wilgoć i promieniowanie UV
PoEIEEE 802.3bt (PoE++ Typ 3)
Kolorczarny
Rodzajżelowany
WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC
Pętla oporu prądu stałego≤ 93,8 Ω /km
Opór zmienny≤ 2%
Opór izolacyjny (500V)≥ 5000 MΩ *km
Opór bierny pojemnościowy przy 800 Hznom. 48 nF/km
Zmienny bierny opór pojemnościowy≤ 1500 pF/km
Charakterystyczny opór pozorny (1-1000MHz)(100 ± 15) Ω
Nominalna prędkość rozprzestrzeniania się (NVP)74%
Opóźnione rozprzestrzenianie sięNominalnie ≤ 535 ns/100m
Kąt opóźnieniaNominalnie ≤ 20 ns/100m
Tester instalacji prądu stałego, 1 min. (rdzeń)1000 V
WŁAŚCIWOŚCI MECHANICZNE
Promień zgięcia4 x ø zew
Max. siła ciągnienia80 N
Zakres temp. podczas użycia-40°C do + 60°C
Zakres temp. podczas instalacji-15°C do + 50°C
Średnica zew.7,3 mm
Masa kg/km51

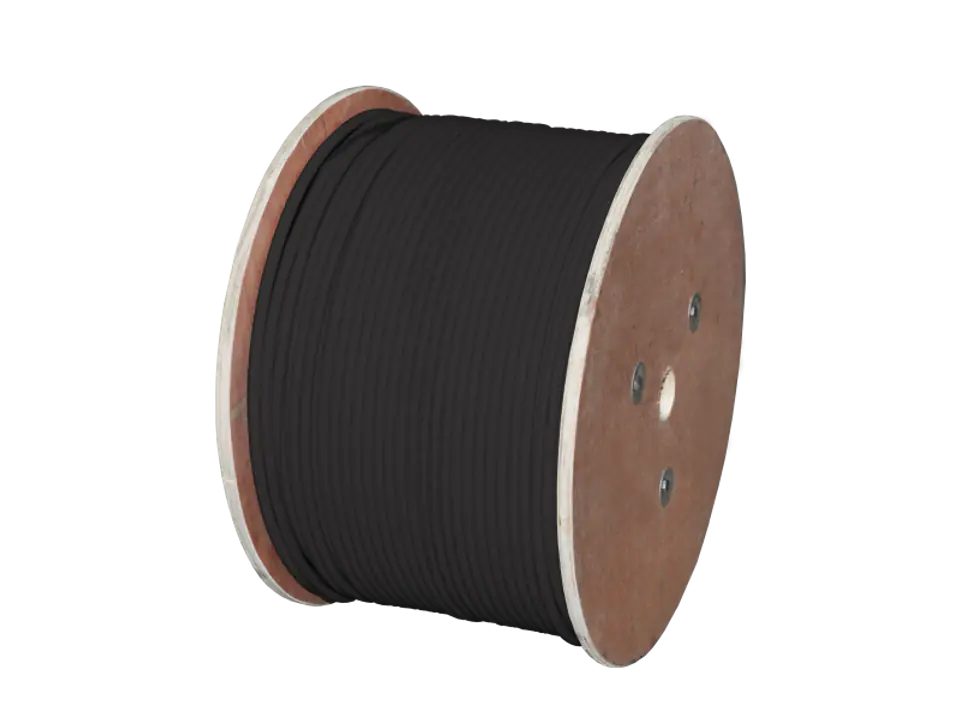

Pakowanieszpula (500m)
FrequencyRLATTNEXTPHASE DELAYPSNEXTELFEXTPSELFEXT
(MHz)≥dB≤dB≥dB≤ns≥dB≥dB≥dB
120—74,357072,367,864,8
4233,865,355263,355,852,8
824,55,360,854758,849,746,7
10255,959,354557,347,844,8
16257,556,254354,243,740,7
20258,454,854252,841,838,8
2524,39,453,354151,339,836,8
31,2523,610,551,954049,937,934,9
62,521,51547,453945,431,928,9
10020,119,144,353842,327,824,8
2001827,639,853737,821,818,8
25017,331,138,353636,319,816,8
30016,834,337,153635,118,315,3
40015,940,135,353633,315,812,8
50015,245,333,853631,813,810,8
Kable przeznaczone są do wykonywania instalacji zewnętrznych w sieciach teleinformatycznych, CCTV itp.
Rodzaj produktu » Kabel skrętka instalacyjna
Kabel typu skrętka to czteroparowy kabel do przesyłu danych, używany w instalacjach teletechnicznych, służący do łączenia sieciowych urządzeń końcowych i pośrednich, takich jak komputery, routery, switch'e, kamery CCTV IP itp. Nasze przewody wykonane w 100% z miedzi gwarantują najwyższą wydajność przesyłu sygnału.
Kategoria » 6A
Produkt kategorii 6A (klasa EA, o rozszerzonej charakterystyce) przeznaczony do transmisji danych z prędkością do 10 000 Mbps (10 Gigabit Ethernet 10GBASE-T).
Może być stosowany w różnych typach sieci, takich jak LAN, WAN czy SAN, i jest przeznaczony do połączeń między urządzeniami sieciowymi, takimi jak routery, switche, kamery IP czy komputery. Odpowiedni jest również do przesyłu audio i video.
W celu zachowania deklarowanych parametrów, zgodnie z normą maksymalna długość odcinka przewodu (tor transmisyjny) nie powinna przekraczać 90m, przy założeniu że do zakończenia (modułu keystone bądź patch-panela) podłączy się dwa kable krosowe o długości nie większej niż 5m.
Produkty kategorii 6A są wstecznie kompatybilne z elementami niższych kategorii takimi jak patch-panele czy moduły keystone RJ45.

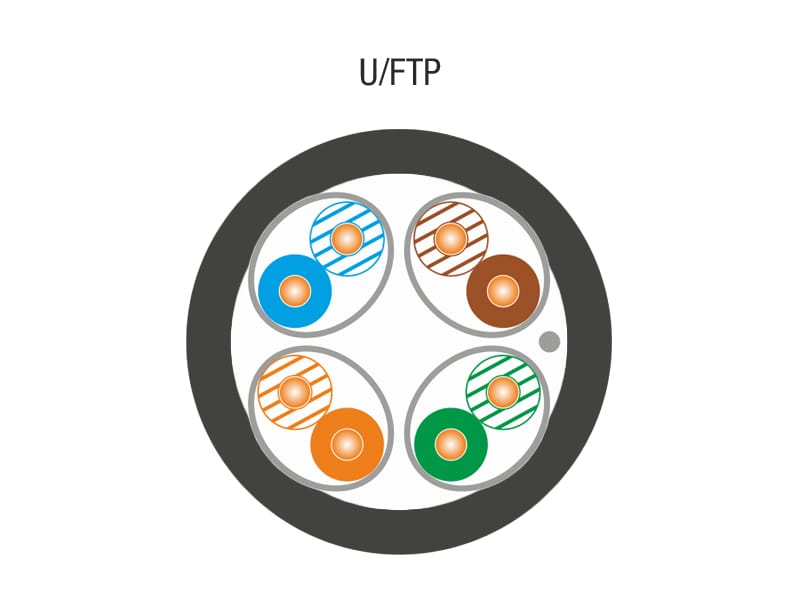

Ekranowanie » U/FTP
Przewód ekranowany U/FTP (Unshielded/Foiled Twisted Pair, oznaczenie zgodne z normą ISO/IEC 11801). Ekran w postaci folii aluminiowej został umieszczony się na każdej parze, dodatkowo pomiedzy parami a powłoką znajduje się drut uziemniający. Taka konstrukcja daje zwiększoną odporność na zakłócenia elektromagnetyczne (EMI) a indywidualne ekranowanie każdej pary eliminuje przesłuchy pomiędzy poszczególnymi parami oraz zwiększa odpornośc na uszkodzenia mechaniczne podczas instalacji (większa odpornośc na siłę ciągnienia). W porównianiu z kablami nieekranowanymi przewód może zapewnić wyższą jakość i bezpieczeństwo transmisji danych. Kabel ekranowany może znajdować się w bliskiej odległości od przewodów elektrycznych, sygnałowych i urządzeń mogących być źródłem lub nośnikiem zakłóceń elektromagnetycznych.
Euroklasa » Fca
Przewód w izolacji łatwopalnej, określonej euroklasą palności Fca zgodnie z normą EN 50575:2014 + A1:2016 oraz z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) nr 305/2011 z dnia 9 marca 2011 r. (Construction Products Regulation lub CPR)
Swoje zastosowanie kable klasy Fca znajdują w budowlach bez określonych wymogów bezpieczeństwa oraz instalacjach zewnętrznych.
Powłoka » PE
PE (Polietylen) - to rodzaj tworzywa sztucznego wykorzystywanego do produkcji powłok izolacyjnych stosowanych powszechnie w przewodach, które mają zastosowanie na zewnątrz budynków. Jest to materiał, trwały, odporny na działanie promieni UV, wilgoci oraz niskie temperatury. Przy spalaniu taka powłoka emituje dużo dymu, zawiera halogeny, przez co nie jest bezpieczna do zastosowań wewnątrzbudynkowych.
Rodzaj zastosowania » Kabel zewnętrzny żelowany
Kabel do instalacji zewnętrznych napowietrznych i kablowych podziemnej w sieciach teleinformatycznych i CCTV. Do układania rurach i kanałach kablowych, bądź w przypadku produktu ze wzmocnieniem do podwieszania między słupami. Kable tego typu są odpowiednie do warunków z dużą wilgotnością środowiska, mogą być instalowane wewnątrz budynku tylko w miejscach nie objętych regulacjami CPR.
Przewód wypełniony żelem zapewniającym szczelnośc kabla i odporność na wzdłużne oddziaływanie wody.
Kolor » Czarny
Produkt w kolorze czarnym, odpornym na zabrudzenia, ułatwiającym identyfikację, charakterystycznym dla okablowania zewnętrznego. Nadruk identyfikacyjny znajdujący się na powłoce zewnętrznej, umieszczony co 1 metr, w kolorze białym.
PoE » IEEE 802.3bt (PoE++ Typ 4)
Produkt zgodny z PoE++ High Power (typ 4) IEEE 802.3bt 100W, zasilanie na 4 parach (4PPoE). Dopuszczalna odległość linii to 100m przy minimalnej kategorii 5e, jednak ze względu na aspekt temperaturowy zalecane są przewody min. kategorii 6A.
Dzięki zastosowaniu tego standardu można zasilić urządzenia takie jak telefonia VoIP, punkty dostępu (access point) WiFi w standardzie 802.11n oraz 802.11ac, urządzenia biometrycznej kontroli dostępu, kamery CCTV, kamery z grzałką oraz kamery PTZ, urządzenia alarmowe, telefonię Video VoIP, infokioski, komputery, telewizory oraz inne urządzenia zasilane do 71.3W.
Marka » ALANTEC
ALANTEC to marka należąca do firmy A-LAN Technologie, polskiego producenta systemów okablowania strukturalnego. A-LAN działając od 2001 roku, ugruntował sobie pozycję lidera, wprowadzając na rynek produkty najwyższej jakości, weryfikowane przez niezależne laboratoria, dając tym samym gwarancję trwałości i niezawodności. Firma rocznie wprowadza na rynek europejski kilkadziesiąt tysięcy kilometrów kabli teleinformatycznych, kilkaset tysięcy gniazd abonenckich oraz dziesiątki tysięcy komponentów towarzyszących, dając na te produkty wieloletnie gwarancje systemowe.
