Zestaw do 5 kamer IP switch PoE 5P+1UP ATTE IP-5-11-L3

Porty LAN6 portów RJ45 10/100Mbps(5xLAN+PoE, 1xUplink)

Obsługiwane odbiorniki PoE (standard / moc max)802.3af - do 15,4W LAN_1...LAN_5802.3at - do 30W LAN_1...LAN_5PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4

Wyjścia PoE (standard / tryb zasilania)LAN_1...LAN_5PoE PASSIVE, mode B (4,5+) (7,8-)

Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)LAN_1...LAN_40,75A / elektroniczne (auto-powrót)LAN_51,25A / elektroniczne (auto-powrót)

Mikroprzełączniki SW1przełącznik 1 "MODE"- tryb pracy switchaprzełączniki 2...6 "PoE ON/OFF"- zasilanie PoE na portach LAN_1...LAN_5

Tryb pracy "Standard"przełącznik 1 "MODE” w pozycji OFFLAN_1...LAN_6 - zasięg do 100m (10/100Mbps)

Tryb pracy "Long Rangeprzełącznik 1 "MODE” w pozycji ONLAN_1...LAN_4 - zasięg do 280m (10Mbps)LAN_5...LAN_6 - zasięg do 100m (10/100Mbps)

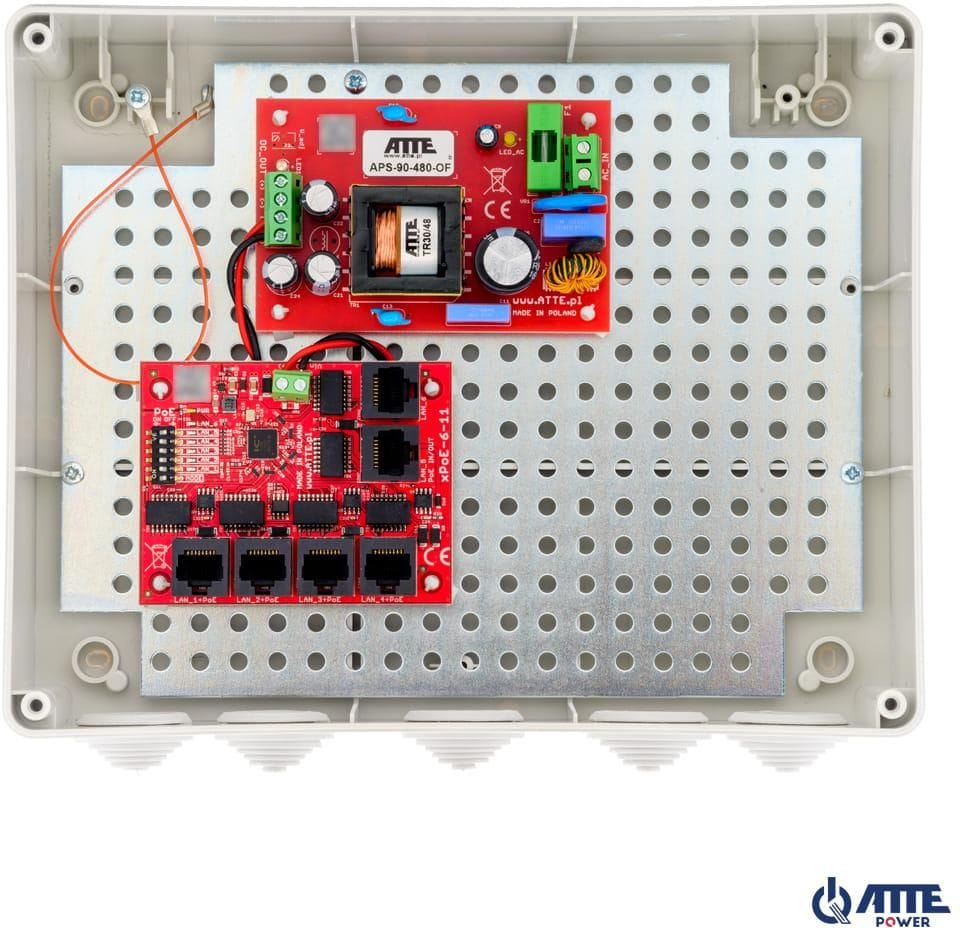

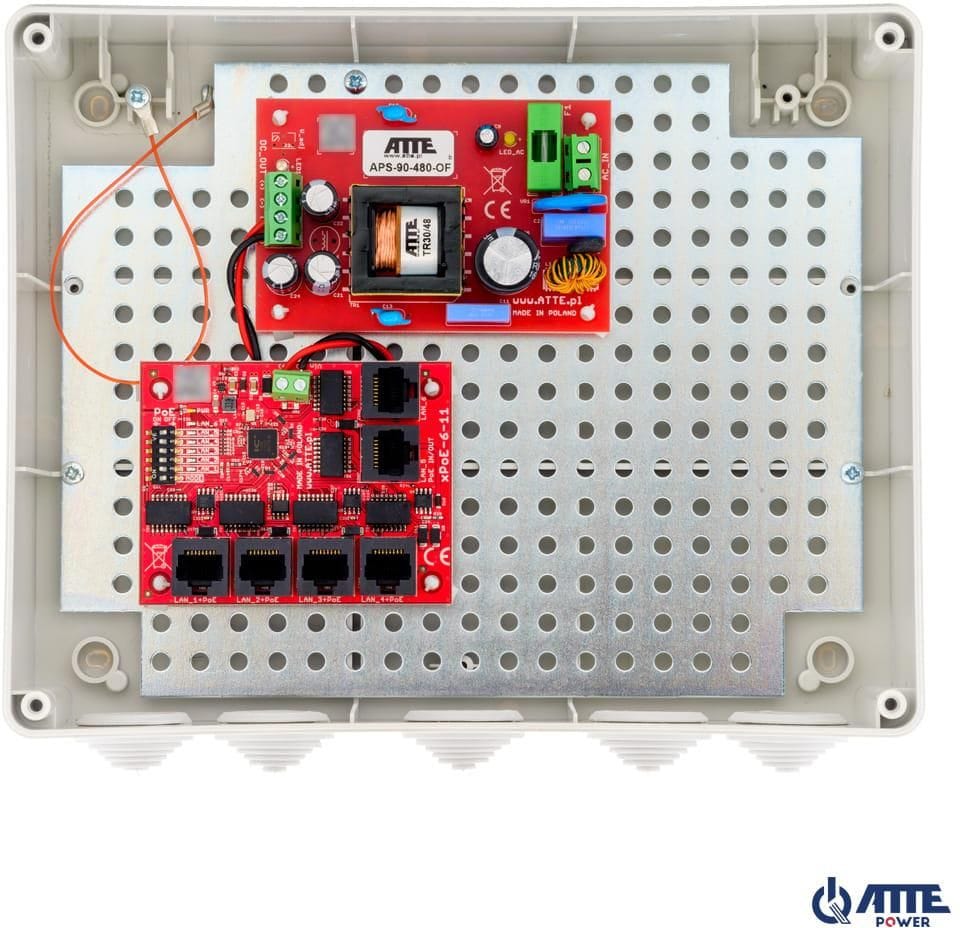

Zasilacz sieciowy (rodzaj / typ)impulsowy SMPS / APS-90-480-OF

Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)9A, elektroniczne (po zwarciu może być wymagany restart zasilacza)

Zabezpieczenie termiczne zasilaczaTSD (thermal shutdown) 130°C, wymaga restartu

Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia180...240VAC / T3,15A bezpiecznik topikowy F1

Moc wyjściowa zasilacza (ciągła)96W

Sprawność zasilacza92% @90W

Napięcie wyjściowe zasilacza (zasilania kamer PoE)48V +/-2%

Montaż obudowynaścienny, uchwyty montażowe

Montaż urządzeń wewnątrz obudowysystemowe otworowanie 4,8mm w rastrze 10,8mm

Zakres temperatur pracy-25°C...+40°C

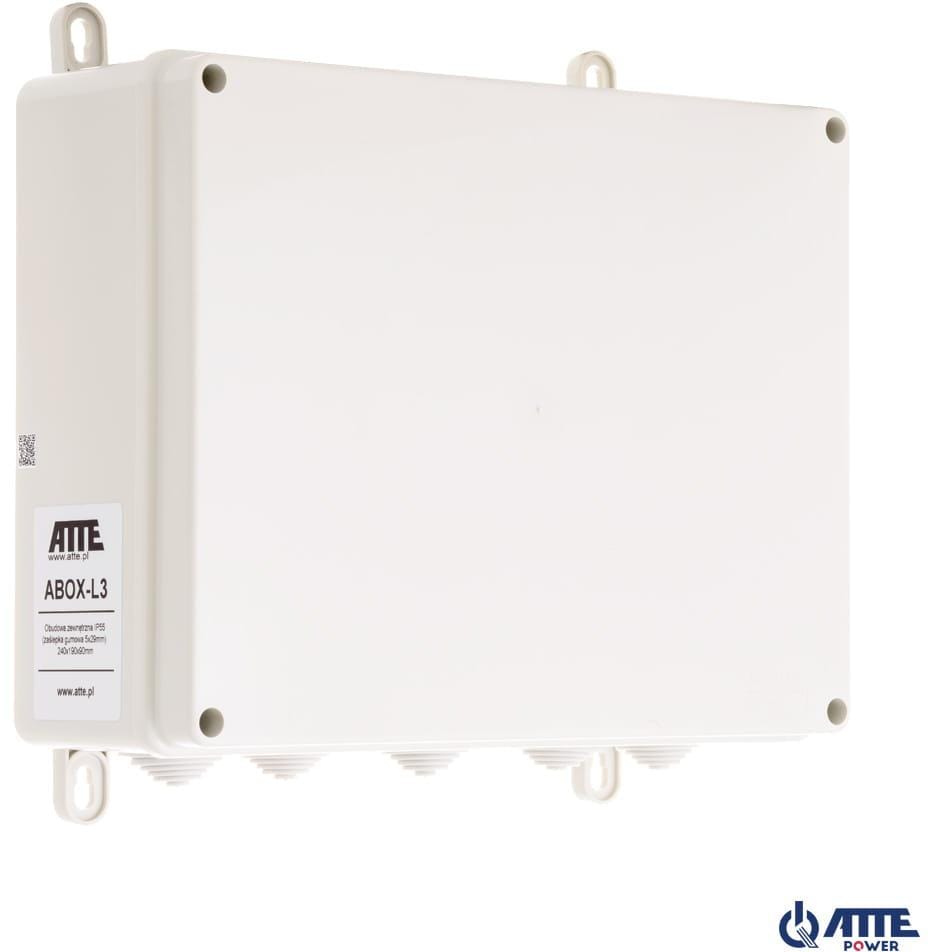

Obudowa (typ / materiał / kolor / przepusty kablowe)ABOX-L3 / tworzywo / RAL7035 szary / zaślepka gumowa 5x29mm

Wymiary / masa netto / stopień ochrony240x190x90mm / 0,95kg / IP55

Zestaw do 5 kamer IP switch PoE 5P+1UP ATTE IP-5-11-L3

Najważniejsze cechy i funkcje:

• możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
• możliwość transmisji danych na 280m (w trybie Long Range)
• bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
• możliwość wyłączenia zasilania na wybranych portach PoE
• wyraźna, optyczna sygnalizacja stanu zasilania, oraz transmisji danych
• do 60W mocy na porcie LAN_5 PoE IN/OUT
• do 40W mocy na pozostałych portach PoE
• łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów wysoka sprawność modułu zasilacza (>90%)
• łatwy i szybki serwis instalacji dzięki modułowej budowie
• łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
• montaż modułów w dowolnej, otworowanej części blachy montażowej (system rastrowy)
• pokrywa i obudowa połączone żyłką w celu ułatwienia serwisu
• możliwość zachowania zapasu kabli wewnątrz obudowy

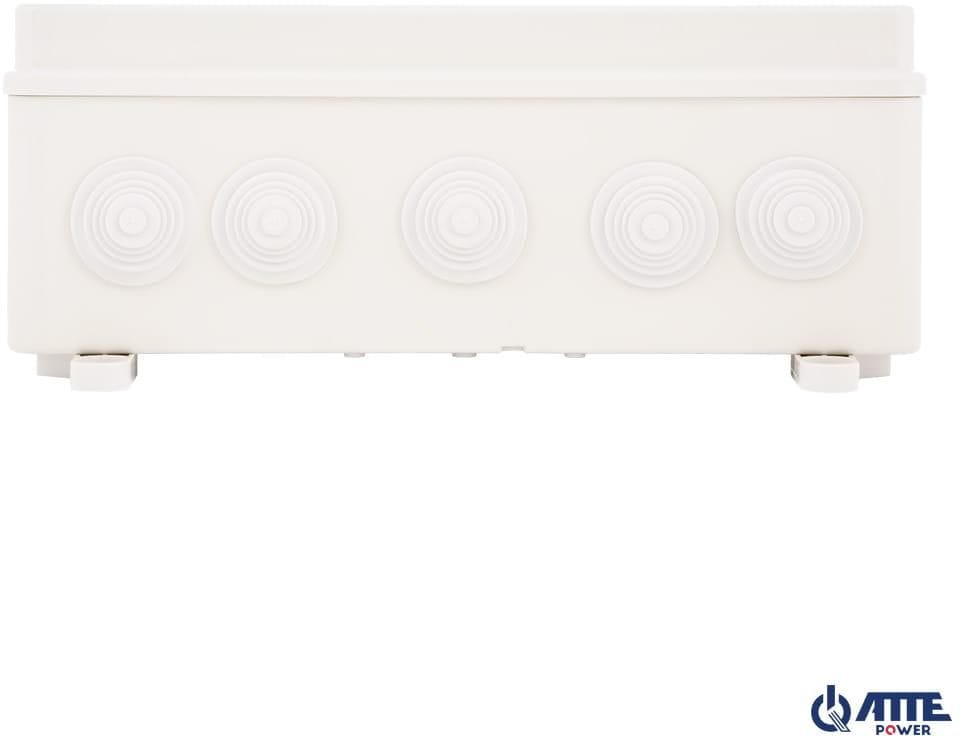

• wejście kablami przez zamontowane w obudowie zaślepki gumowe: 5x29mm
• możliwość wprowadzenia przewodów z zarobionymi wtykami (po nacięciu zaślepki)

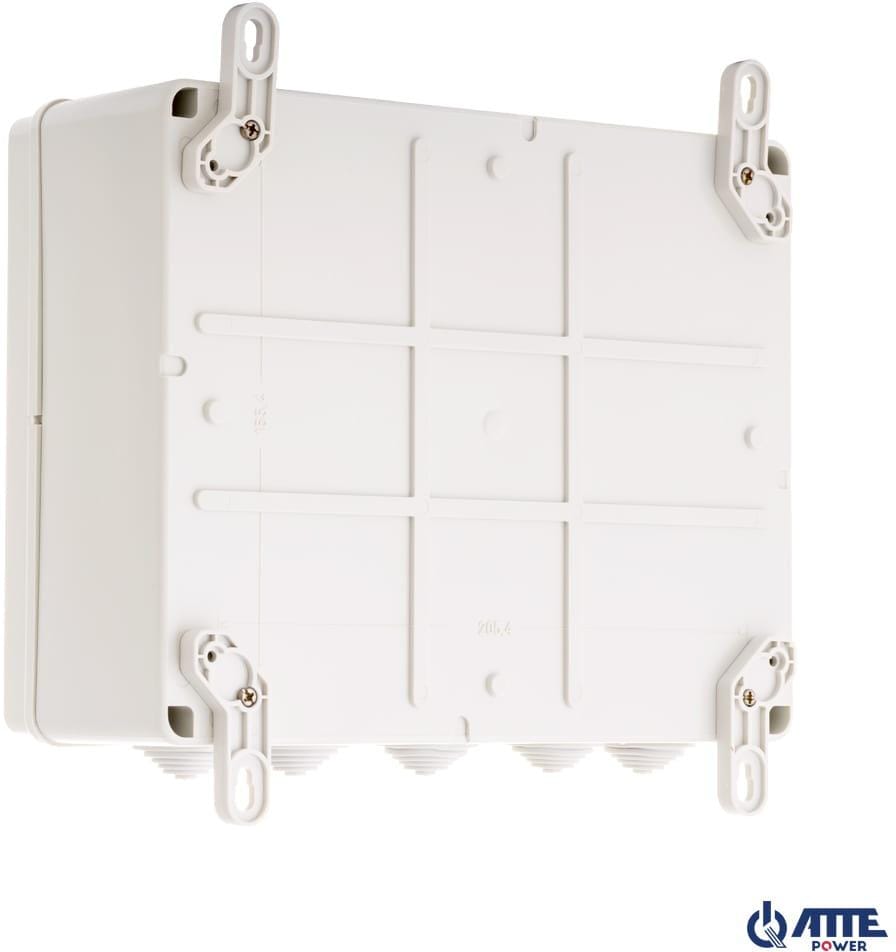

• w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP55
• opcjonalny adapter ADD-PMAL umożliwia łatwy montaż obudowy na słupach lub latarniach (sprzedawany oddzielnie)

Przeznaczenie

IP-5-11-L3 to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 5 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP. Switch umożliwia pracę w dwóch trybach: standardowym i przedłużonego zasięgu. Kiedy przełącznik Long Range znajduje się w pozycji OFF wszystkie porty pracują z prędkością 100 Mbps i oferują zasięg sieci Ethernet do 100 metrów. Po przełączeniu dipswicha w pozycję ON zasięg zostaje zwiększony do 280 metrów, a prędkość na portach od 1 do 4 zmniejszona do 10 Mbps. Przepustowość ta jest wystarczająca do sprawnej obsługi jednej kamery. W obu trybach prędkość portów UpLink 5 oraz 6 wynosi 100 Mbps.

Dzięki włączonemu trybowi LongRange zapewniamy większą elastyczność w rozmieszczaniu kamer. Zwiększenie odległości od przełączniku pozwala na łatwiejsze pokrycie dużego obszaru bez konieczności budowy dodatkowych punktów dystrybucyjnych.
