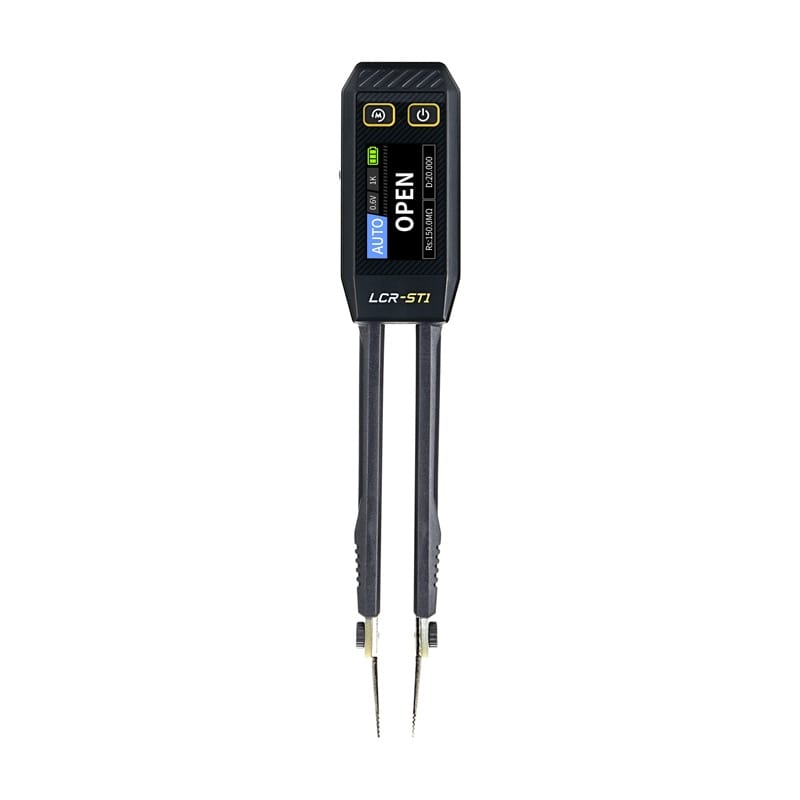

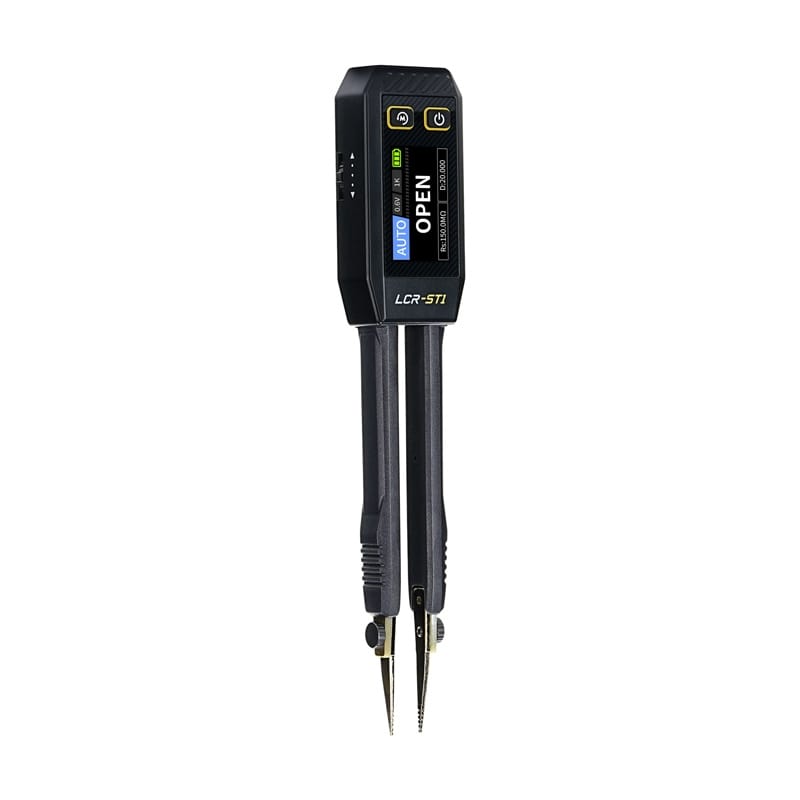

Wielofunkcyjny miernik pęsetowy FNIRSI LCR-ST1
FNIRSI LCR-ST1 to wielofunkcyjny miernik pęsetowy do testowania elementów elektronicznych montowanych powierzchniowo. Obsługuje pomiar rezystancji, pojemności, indukcyjności, ESR, test diody i ciągłość obwodu. Oferuje 3 częstotliwości testowe (100 Hz, 1 kHz, 10 kHz), poziomy testowe 0,3 V i 0,6 V RMS oraz wyświetlanie dodatkowych parametrów, takich jak Q, D, Z i X. Dzięki kompaktowej konstrukcji, wymiennym końcówkom i interfejsowi USB-C urządzenie jest idealne do zastosowań laboratoryjnych, serwisowych i produkcyjnych.
Automatyczny tryb pomiaru
Urządzenie automatycznie rozpoznaje typ testowanego komponentu i wyświetla zarówno główny, jak i pomocniczy parametr. Takie rozwiązanie ułatwia pracę z wieloma elementami i eliminuje konieczność ręcznego przełączania trybów. Miernik obsługuje język angielski i chiński.
Szczegółowa analiza
Miernik FNIRSI LCR-ST1 mierzy nie tylko podstawowe wartości (R, L, C), ale także współczynnik strat (D), impedancję (Z), współczynnik dobroci (Q), reaktancję (X) oraz opór zastępczy szeregowy (ESR). Taka funkcjonalność pozwala na kompleksową diagnostykę komponentów. Zakresy pomiarowe obejmują pojemność od 1 pF do 22 mF, indukcyjność od 1 µH do 10 H oraz rezystancję od 10 mΩ do 10 MΩ.
Ekran i ergonomia obsługi

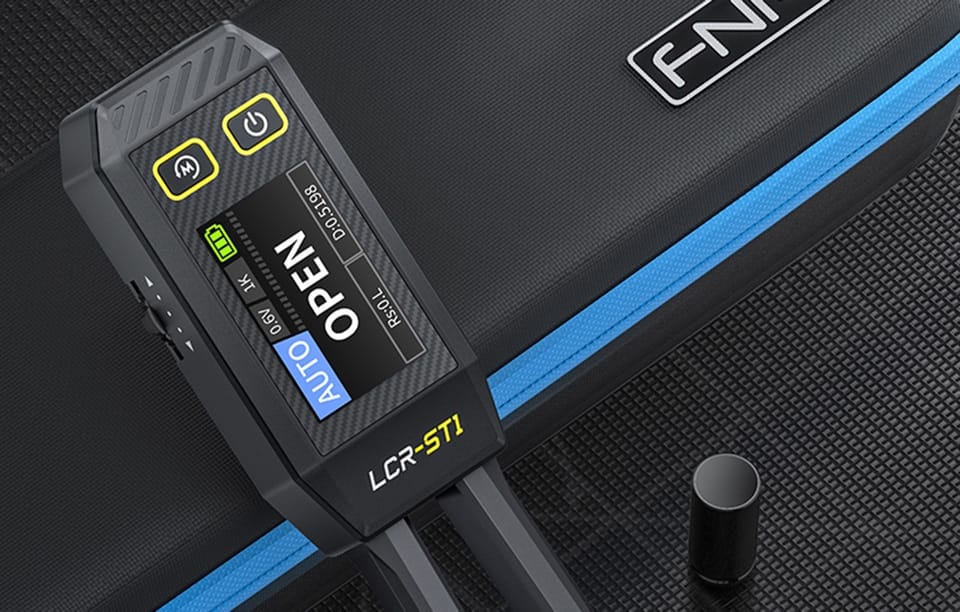

Wyświetlacz HD o przekątnej 1,14 cala prezentuje dane w czytelny sposób. Intuicyjne menu, przyciski z silikonowymi nakładkami i boczne pokrętło usprawniają obsługę. Dodatkowo funkcja zapisu danych umożliwia eksport pomiarów do pliku Excel przez USB. Wyświetlacz pokazuje jednocześnie 2 parametry pomiarowe, co przyspiesza analizę. Złocone końcówki pęsety można wymieniać – w zestawie znajduje się zarówno klasyczna końcówka prosta, jak i zakrzywiona typu „hook”. Dzięki temu narzędzie sprawdzi się w różnych zastosowaniach – również w trudno dostępnych miejscach. Wbudowany magnes pozwala na tymczasowe przyklejenie miernika do metalowych powierzchni.
Wydajność i mobilność
Akumulator litowo-jonowy o pojemności 250 mAh zapewnia długi czas pracy, a ładowanie odbywa się przez port USB-C. Funkcja automatycznego wyłączania pozwala oszczędzać energię przy braku aktywności. Całość waży jedynie 41 g, więc urządzenie jest wygodne w transporcie.
W zestawie:
- Wielofunkcyjny miernik pęsetowy FNIRSI LCR-ST1
- Końcówki zakrzywione (1 para)
- Magnetyczna podstawka
- Kabel USB do ładowania
- Instrukcja obsługi
ProducentFNIRSI
ModelLCR-ST1
WyświetlaczKolorowy ekran 1,14"
Interfejs ładowaniaUSB Type-C, 5V/1A
Zasilanieakumulator litowy 250 mAh
Wymiary28 × 19 × 150 mm
Waga41 g
Zakres pomiaru pojemności1 mF – 22 mF (100 Hz, 1 kHz ±5%) 1 µF – 1 mF (100 Hz, 1 kHz, 10 kHz ±2%) 1 nF – 1 µF (100 Hz ±2%, 1 kHz i 10 kHz ±0,5%) 1 pF – 1 nF (1 kHz i 10 kHz ±2%)
Zakres pomiaru indukcyjności1 H – 10 H (100 Hz, 1 kHz ±5%) 1 mH – 1 H (wszystkie częstotliwości ±2%) 10 µH – 1 mH (100 Hz ±2%, 1 kHz i 10 kHz ±0,5%) 1 µH – 10 µH (10 kHz ±2%)
Zakres pomiaru rezystancji1 MΩ – 10 MΩ (100 Hz, 1 kHz ±5%) 1 kΩ – 1 MΩ (100 Hz, 10 kHz ±1%, 1 kHz ±0,5%) 1 Ω – 1 kΩ (wszystkie częstotliwości ±0,5–1%) 10 mΩ – 1 Ω (wszystkie częstotliwości ±2%)
Test diodyNapięcie przewodzenia: 0,7 V
