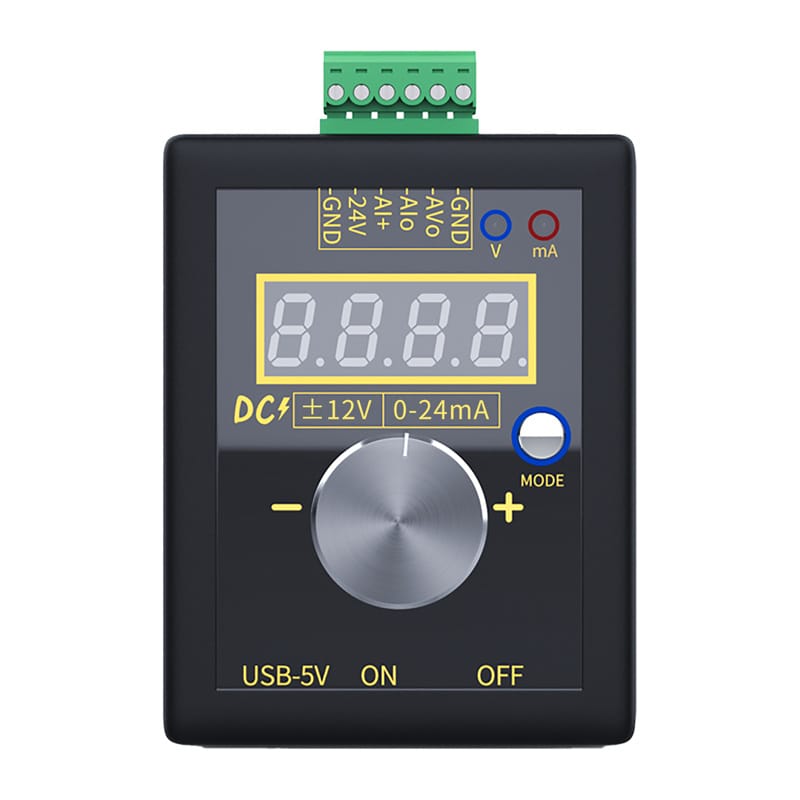

Wielofunkcyjny generator sygnałów FNIRSI SG-002
FNIRSI SG-002 to w pełni profesjonalny, wielofunkcyjny generator sygnałów napięciowych i prądowych, zaprojektowany do testów, diagnostyki i uruchamiania systemów automatyki. Obsługuje sygnały ±12 V oraz 0–24 mA, pracuje w trybach aktywnych i pasywnych, współpracuje z instalacjami 2-, 3- i 4-przewodowymi, a do tego oferuje wysoką dokładność po kalibracji (do 0,05 V / 0,05 mA). Dzięki niewielkim wymiarom 89 × 69 × 28 mm FNIRSI SG-002 jest prawdziwie mobilnym źródłem sygnału. To narzędzie, które realnie zastępuje kilka urządzeń i daje pełną kontrolę nad sygnałem w każdych warunkach.
Pełna kompatybilność z automatyką i PLC
Generator został zaprojektowany z myślą o rzeczywistych instalacjach przemysłowych. Bez problemu współpracuje z PLC, falownikami, zaworami proporcjonalnymi, przetwornikami i systemami sterowania. Obsługa zarówno wyjść aktywnych, jak i pasywnych pozwala testować praktycznie każdy typ wejścia analogowego – bez kombinowania, dodatkowych rezystorów czy zewnętrznych źródeł zasilania.
Uniwersalne zakresy napięcia – dokładnie takie, jakich potrzebujesz
FNIRSI SG-002 oferuje szeroki wybór trybów napięciowych: ±12 V, ±5 V, 0–10 V, 2–10 V, 0–5 V, 1–5 V, 0–3,3 V, 0–2,5 V, 0–1 V oraz –10–0 V. Dzięki temu jedno urządzenie wystarcza do testów zarówno klasycznych instalacji przemysłowych, jak i nowoczesnej elektroniki czy systemów sterowania niskonapięciowego.
Precyzyjna generacja prądu do 24 mA
Wyjście prądowe obejmuje zakres 0–24 mA i obsługuje popularne standardy 0–20 mA oraz 4–20 mA. Wysoka stabilność oraz dokładność po kalibracji sprawiają, że generator doskonale nadaje się do symulacji czujników, kalibracji wejść analogowych i weryfikacji torów pomiarowych – także przy obciążeniach do 500 Ω.
Regulacja zgrubna i precyzyjna – pełna kontrola nad detalem
Enkoder obrotowy umożliwia pracę w trybie regulacji zgrubnej i dokładnej. Dzięki temu możesz szybko ustawić przybliżoną wartość, a następnie dopracować ją z wysoką precyzją. Jeden obrót pokrętła generuje 30 impulsów, co przekłada się na bardzo płynną i przewidywalną regulację – idealną zarówno do szybkich testów, jak i precyzyjnej kalibracji.
Czytelny wyświetlacz i elastyczne tryby prezentacji
4-cyfrowy wyświetlacz LED oferuje regulację jasności w 8 poziomach oraz różne tryby prezentacji danych: wartość rzeczywistą, procentową, a także tryby specjalne. Dzięki temu odczyt parametrów jest szybki i jednoznaczny – niezależnie od warunków oświetleniowych i charakteru pracy.
Pamięć ustawień i szybkie punkty wyjściowe
Generator pozwala zapisać ustawione wartości napięcia lub prądu, które są automatycznie przywracane po ponownym uruchomieniu. Dodatkowo dostępna jest funkcja szybkich punktów wyjściowych, umożliwiająca zapis kilku predefiniowanych poziomów sygnału. To ogromna oszczędność czasu przy testach seryjnych i powtarzalnych procedurach serwisowych.
Trzy metody zasilania – gotowy do pracy wszędzie
FNIRSI SG-002 może być zasilany z zewnętrznego źródła DC 15–30 V (np. z instalacji 24 V PLC), przez micro USB 5 V lub z wbudowanego akumulatora litowego 1100 mAh / 3,7 V. Urządzenie może pracować podczas ładowania, co daje pełną niezależność w terenie i w szafach sterowniczych.

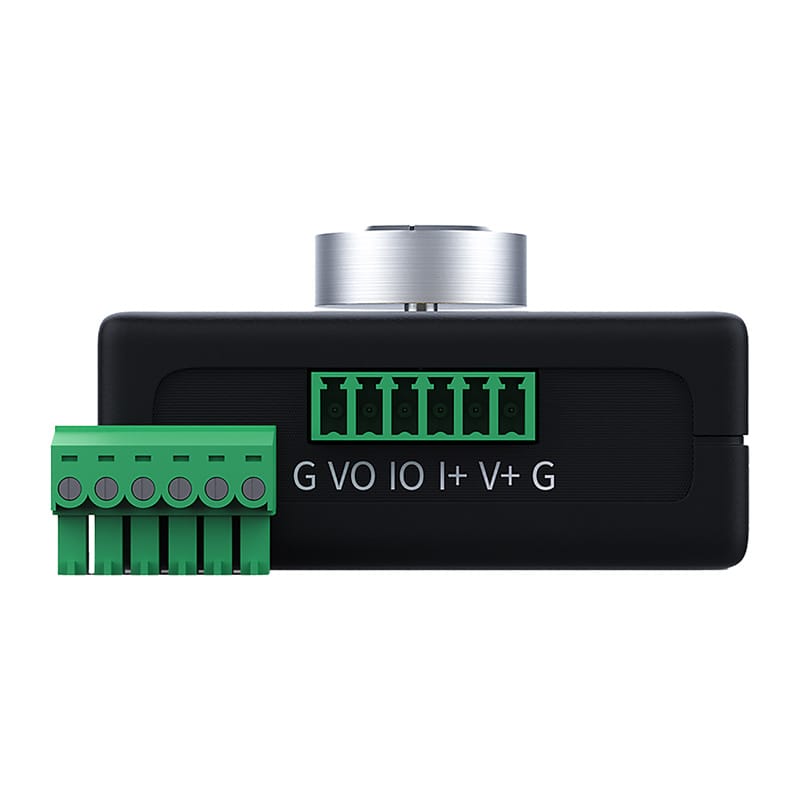

Bezpieczne podłączenie i logiczna struktura zacisków
Odłączane listwy zaciskowe umożliwiają szybkie i pewne podłączenie sygnałów napięciowych i prądowych. Przemyślany układ zacisków ułatwia poprawne podłączenie w trybie aktywnym i pasywnym oraz minimalizuje ryzyko błędów podczas pracy w instalacjach przemysłowych.
W zestawie:
- Generator sygnałów FNIRSI SG-002
- Odłączana listwa zaciskowa
- Przewód USB (micro USB)
- Instrukcja obsługi
ProducentFNIRSI
ModelSG-002
Typ urządzeniaWielofunkcyjny generator sygnałów napięciowych i prądowych
Zakres wyjścia napięciowego±12 V (wielotrybowy)
Dostępne tryby napięciowe±12 V, ±5 V, 0–10 V, 2–10 V, 0–5 V, 1–5 V, 0–3,3 V, 0–2,5 V, 0–1 V, –10–0 V
Zakres wyjścia prądowego0–24 mA
Standardy prądowe0–20 mA, 4–20 mA, 0–24 mA
Dokładność napięcia po kalibracji±0,05 V
Dokładność prądu po kalibracji±0,05 mA
Maksymalna rezystancja obciążenia (prąd)≤ 500 Ω
Typ wyjścia prądowegoAktywne i pasywne
Obsługiwane konfiguracje okablowania2-, 3- i 4-przewodowe
Regulacja wartościZgrubna i precyzyjna (enkoder obrotowy)
Rozdzielczość regulacjiRegulacja zgrubna: 0,1–5 V / mA Regulacja precyzyjna: 0,01–0,5 V / mA
Enkoder30 impulsów na jeden obrót
Wyświetlacz4-cyfrowy LED o wysokiej jasności
Regulacja jasności wyświetlacza8 poziomów
Tryby wyświetlaniaWartość rzeczywista, procentowa, tryby specjalne
Pamięć ustawieńTak (automatyczne przywracanie po restarcie)
Szybkie punkty wyjścioweTak, programowalne
Zasilanie zewnętrzneDC 15–30 V
Zasilanie USBmicro USB 5 V
Zasilanie bateryjneWbudowany akumulator litowy 3,7 V / 1100 mAh
Praca podczas ładowaniaTak
Złącza sygnałoweOdłączane listwy zaciskowe
Wymiary89 × 69 × 28 mm
ZastosowanieAutomatyka przemysłowa, PLC, serwis, kalibracja, laboratoria, edukacja
