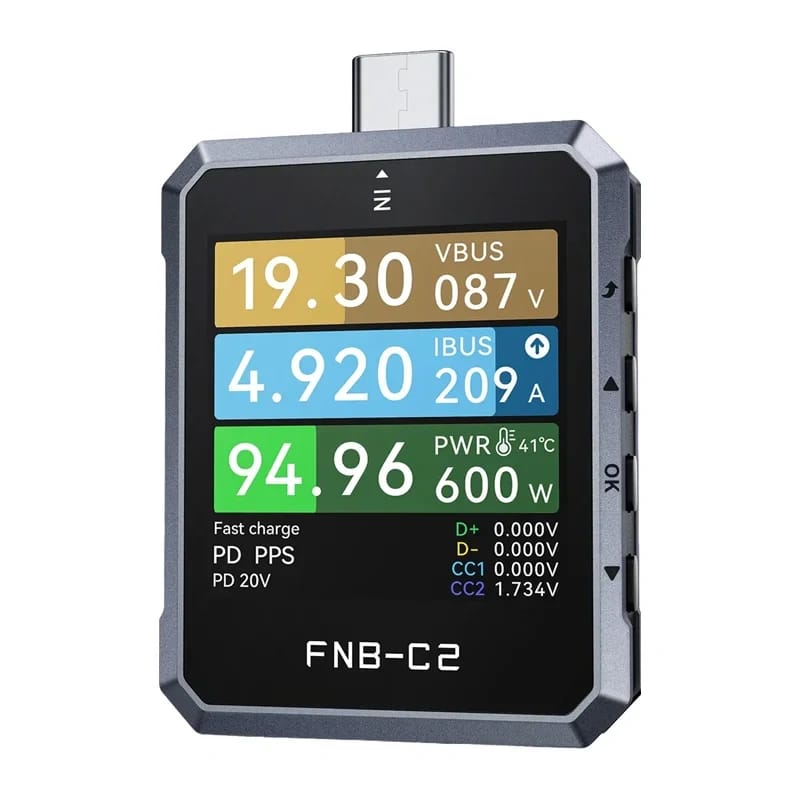

Tester USB FNIRSI FNB-C2
Precyzyjna analiza parametrów zasilania, obsługa najnowszych standardów szybkiego ładowania oraz rozbudowane funkcje diagnostyczne sprawiają, że FNIRSI FNB-C2 jest cennym narzędziem zarówno dla elektroników, serwisantów, jak i majsterkowiczów. Urządzenie pozwala analizować parametry zasilania, przewody USB-C oraz proces ładowania. Oferuje szeroki zakres pomiarowy sięgający 240 W, funkcję rejestracji danych, analizę jakości zasilania oraz odczyt informacji zapisanych w przewodach USB-C. Całość uzupełnia czytelny wyświetlacz HD z automatycznym obracaniem obrazu i wygodna współpraca z komputerami bez konieczności instalowania dodatkowych sterowników.
Laboratoryjna dokładność każdego pomiaru
FNIRSI FNB-C2 wykorzystuje zewnętrzny, 20-bitowy przetwornik analogowo-cyfrowy ADC, który zapewnia laboratoryjną dokładność pomiarów oraz umożliwia prezentację wyników z dokładnością wyświetlania do siedmiu cyfr. Tester umożliwia pomiar napięcia, natężenia i mocy z dokładnością do 0,000001 V, A oraz W, dzięki czemu pozwala analizować nawet bardzo niewielkie zmiany parametrów zasilania. Obsługuje napięcie od 4 do 50 V, prąd do 6,5 A oraz moc do 240 W, dlatego bez problemu współpracuje zarówno z klasycznymi ładowarkami, jak i nowoczesnymi zasilaczami o mocy 100 W, 140 W czy 240 W. Bezpieczeństwo pracy zwiększa wbudowany czujnik temperatury, który monitoruje temperaturę urządzenia w czasie rzeczywistym z dokładnością do 1°C.

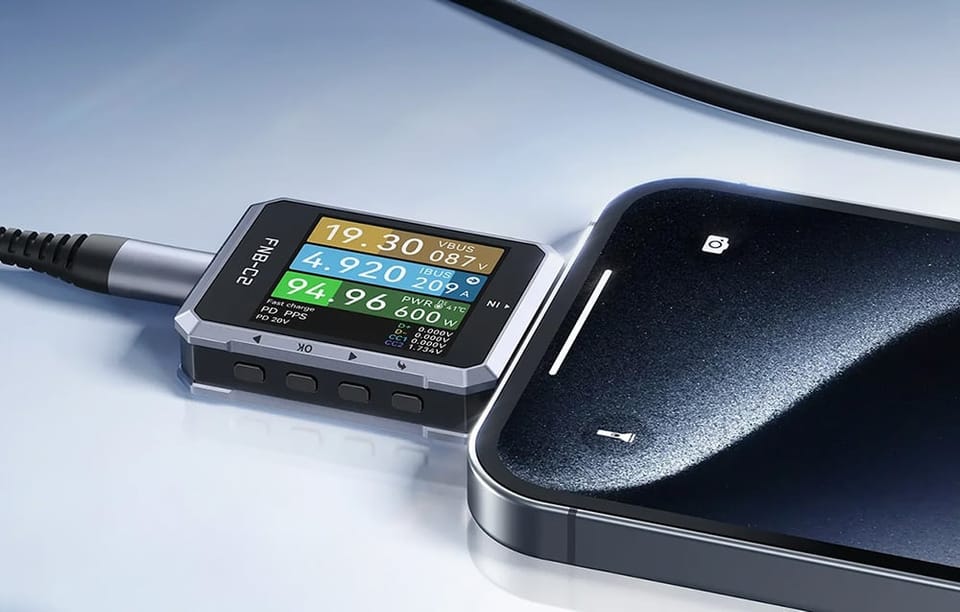

Pełna kontrola nad ładowaniem
Tester obsługuje standard Power Delivery 3.1 EPR z wykorzystaniem dedykowanego układu odpowiedzialnego za komunikację protokołu, zapewniając stabilną współpracę z nowoczesnymi ładowarkami. Automatycznie rozpoznaje i aktywuje najpopularniejsze technologie szybkiego ładowania, w tym UFCS, Quick Charge 2.0, 3.0, 4 i 5, Huawei FCP oraz SCP, OPPO VOOC i SVOOC, a także VIVO VFCP. Urządzenie potrafi również przechwytywać dane negocjacji protokołu Power Delivery pomiędzy ładowarką a zasilanym sprzętem, co ułatwia wykrywanie problemów z kompatybilnością. Dodatkową funkcją jest konwersja komunikacji QC do PD, która pomaga zwiększyć zgodność urządzeń wykorzystujących różne standardy szybkiego ładowania.
Szczegółowa analiza przewodów USB-C

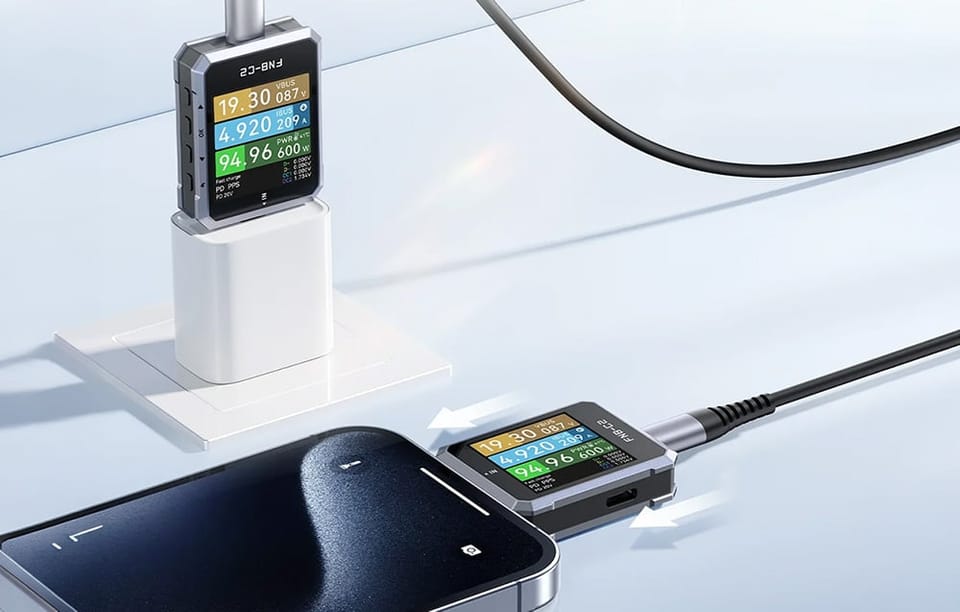

FNIRSI FNB-C2 pozwala odczytywać informacje zapisane w układach E-Marker przewodów USB-C. Dzięki temu możesz sprawdzić parametry kabli 3 A, 5 A, 50 V, EPR oraz Thunderbolt 3 i Thunderbolt 4, w tym ich typ, długość, maksymalną moc, szybkość transmisji danych czy wersję standardu. Tester oferuje również funkcję symulacji różnych konfiguracji przewodów - od modeli bez układu E-Marker obsługujących moc do 60 W po kable zgodne z profilami 100 W i 240 W EPR. Standardowe 24-pinowe złącza USB-C męskie i żeńskie zgodne z USB 4 Gen3 obsługują dwukierunkowy pomiar przepływu energii oraz umożliwiają podłączanie przewodów w obu orientacjach.
Profesjonalna analiza jakości zasilania
Urządzenie oferuje dwa tryby badania parametrów zasilania. Pierwszy umożliwia rysowanie przebiegów napięcia, natężenia oraz linii D+ i D− z częstotliwością od 2 do 1000 próbek na sekundę, natomiast drugi służy do szybkiego badania tętnień napięcia z częstotliwością od 20 tysięcy do 2 milionów próbek na sekundę. Tester prezentuje również przebieg napięcia magistrali zasilającej USB (VBUS) w czasie rzeczywistym, umożliwiając ocenę stabilności zasilania w zakresie częstotliwości od 20 kHz do 2 MHz. Funkcja rejestracji pozwala zapisywać przebiegi napięcia i natężenia nieprzerwanie przez nawet 9 godzin, z możliwością ustawienia interwału zapisu od 1 do 120 sekund oraz określenia warunków rozpoczęcia i zakończenia pomiarów.
Dane, które pomagają ocenić wydajność
FNIRSI FNB-C2 zapisuje wyniki pomiarów w dziesięciu niezależnych zestawach statystyk obejmujących pojemność, ilość energii oraz czas pracy. Na podstawie zgromadzonych danych automatycznie oblicza pojemność akumulatora oraz sprawność procesu ładowania, ułatwiając ocenę wydajności zasilaczy, powerbanków czy ogniw. Takie rozwiązanie pozwala wygodnie porównywać kolejne pomiary i monitorować zmiany parametrów w dłuższym okresie użytkowania.

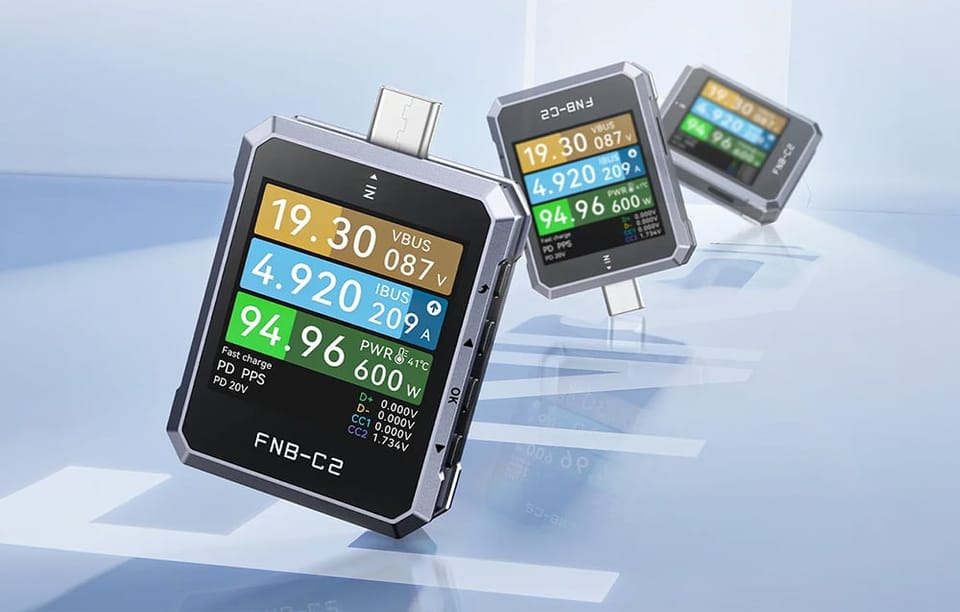

Czytelny ekran i wygodna obsługa

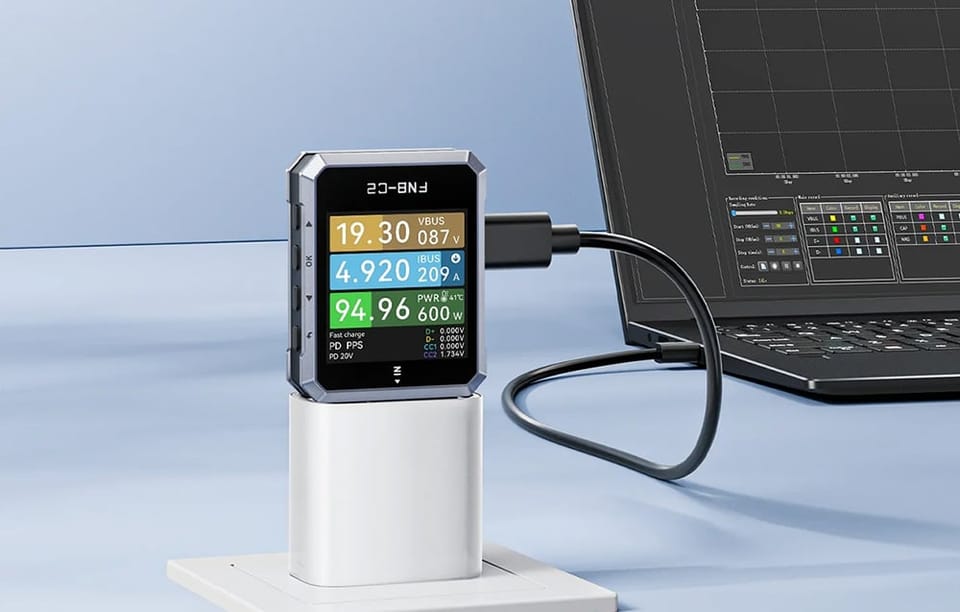

Kolorowy wyświetlacz TFT-LCD o przekątnej 1,54 cala i rozdzielczości 240 × 240 pikseli zapewnia czytelny podgląd wszystkich parametrów. Wbudowany czujnik grawitacyjny automatycznie obraca obraz w czterech kierunkach, dzięki czemu odczyt pozostaje wygodny niezależnie od sposobu podłączenia urządzenia. Tester współpracuje z komputerami z systemem Windows oraz macOS bez konieczności instalowania dodatkowch sterowników, umożliwiając łatwe rozszerzanie funkcji oraz aktualizację oprogramowania poprzez rozpoznawanie urządzenia jako pamięci USB. Możesz także dostosować jasność ekranu, czas automatycznego przyciemniania, motyw kolorystyczny i język interfejsu, a w razie potrzeby szybko przywrócić ustawienia fabryczne.
W zestawie
- tester USB
- instrukcja obsługi
ProducentFNIRSI
ModelFNB-C2
ADC20-bitowy
Monitorowanie napięciaZakres: 4 ~ 50 V / Rozdzielczość: 0,000001 V / Dokładność: ±(0,2‰ + 2)
Monitorowanie prąduZakres: 0 ~ 6,5 A / Rozdzielczość: 0,000001 A / Dokładność: ±(0,5‰ + 2)
Monitorowanie mocyZakres: 0 ~ 240 W / Rozdzielczość: 0,000001 W / Dokładność: ±(0,5‰ + 2)
Napięcie D+/D−Zakres: 0 ~ 3,3 V / Rozdzielczość: 0,001 V / Dokładność: ±(1,0% + 2)
Napięcie CC1/CC2Zakres: 0 ~ 3,3 V / Rozdzielczość: 0,001 V / Dokładność: ±(1,0% + 2)
Temperatura urządzeniaZakres: 1 ℃ / Rozdzielczość: 1 ℃ / Dokładność: ±(1,2% + 3)
PojemnośćZakres: 0 ~ 9999,99 Ah / Rozdzielczość: 0,00001 Ah
Zużycie energiiZakres: 0 ~ 9999,99 Wh / Rozdzielczość: 0,00001 Wh
Czas nagrywaniaZakres: 9h / Rozdzielczość: 1s
