Tester LCR FNIRSI LCR-ST2Plus
FNIRSI LCR-ST2Plus umożliwia pomiar parametrów elektrycznych komponentów, a także zapewnia szeroki zakres zastosowań zarówno podczas serwisowania urządzeń, jak i projektowania nowych układów. Oferuje pomiary przy wielu częstotliwościach i poziomach napięcia testowego, inteligentne rozpoznawanie komponentów oraz funkcje usprawniające testowanie pojedynczych elementów i całych partii produkcyjnych. Kompaktowa konstrukcja przypominająca pęsetę, czytelny kolorowy wyświetlacz i nawet 3 godziny pracy na jednym ładowaniu sprawiają, że urządzenie doskonale sprawdza się zarówno na stanowisku laboratoryjnym, jak i podczas pracy w terenie.
Szeroki zakres pomiarów i kompleksowa analiza parametrów
FNIRSI LCR-ST2Plus pozwala dokładnie mierzyć rezystancję w zakresie od 10 mΩ do 10 MΩ, pojemność od 1 pF do 22 mF, indukcyjność od 1 μH do 10 H, napięcie do ±30 V oraz diody o napięciu przewodzenia do 0,7 V. Oprócz podstawowych wartości urządzenie prezentuje również szereg parametrów opisujących zachowanie badanego elementu, takich jak D, Q, Z, X, θ oraz ESR. Dzięki temu możliwa jest znacznie dokładniejsza ocena właściwości komponentów i ich przydatności w konkretnych zastosowaniach, bez konieczności korzystania z kilku różnych przyrządów pomiarowych.
Elastyczne ustawienia dla jeszcze większej dokładności
Tester oferuje pięć częstotliwości pomiarowych (100 Hz, 120 Hz, 1 kHz, 10 kHz oraz 100 kHz), co pozwala dobrać optymalne warunki testowania do rodzaju badanego elementu. Do dyspozycji są również cztery poziomy napięcia testowego RMS (0,1 V, 0,3 V, 0,6 V i 1,0 V), dzięki którym możesz zwiększyć stabilność i precyzję pomiarów dla różnych komponentów. Dodatkowym atutem jest jednoczesne wyświetlanie wartości zastępczych dla połączeń szeregowych i równoległych, co ogranicza wpływ parametrów pasożytniczych i zwiększa dokładność wymiarów podczas pomiaru rezystorów, cewek i kondensatorów.
Inteligentne funkcje usprawniające codzienną pracę
LCR-ST2Plus został wyposażony w tryb pełnego przemiatania częstotliwości od 100 Hz do 100 kHz, który umożliwia analizę charakterystyki częstotliwościowej badanego komponentu jednym poleceniem. Funkcja inteligentnego sortowania automatycznie porównuje wyniki z wcześniej zdefiniowanymi wartościami nominalnymi i tolerancjami, błyskawicznie klasyfikując elementy jako poprawne lub niezgodne. To rozwiązanie znacząco przyspiesza testowanie większych partii komponentów i ogranicza ryzyko pomyłek.
Wygodne testowanie elementów

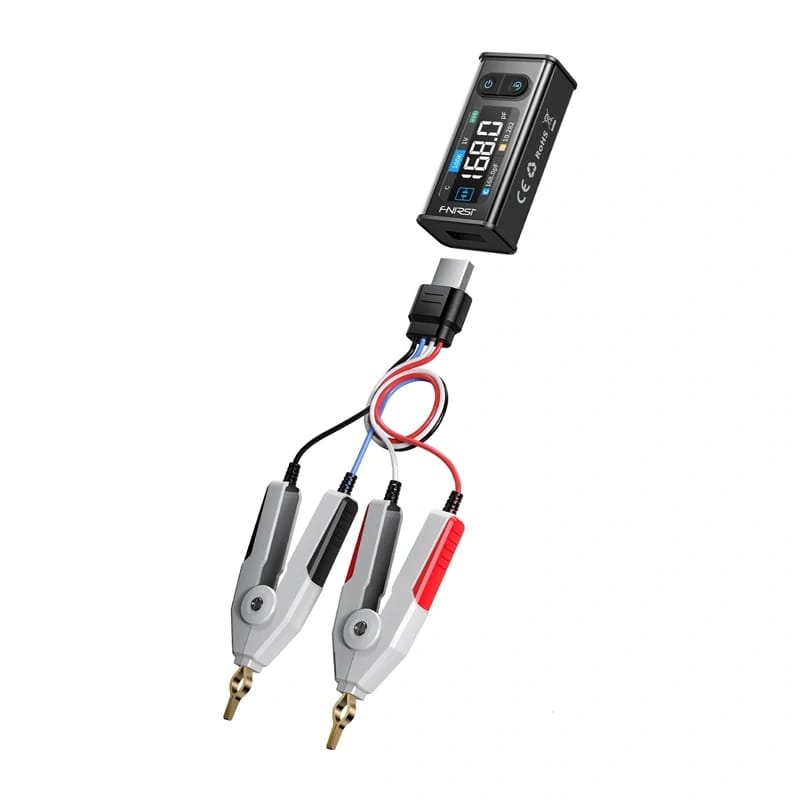

Konstrukcja urządzenia została zaprojektowana z myślą o różnych typach komponentów. W zestawie znajdują się proste oraz zakrzywione końcówki pomiarowe w formie pęsety, które ułatwiają chwytanie niewielkich elementów SMD. Do większych komponentów oraz elementów przewlekanych przeznaczony jest przewód zakończony zaciskiem Kelvina, wykorzystujący czteroprzewodową metodę pomiarową zapewniającą wysoką dokładność. Tester automatycznie rozpoznaje rezystory, kondensatory i cewki, a na ekranie jednocześnie wyświetla dwa najważniejsze parametry badanego elementu. Do Twojej dyspozycji pozostają także funkcje HOLD, Max i Min oraz możliwość dostosowania ustawień systemowych do własnych preferencji.
Czytelny ekran i ergonomiczna konstrukcja

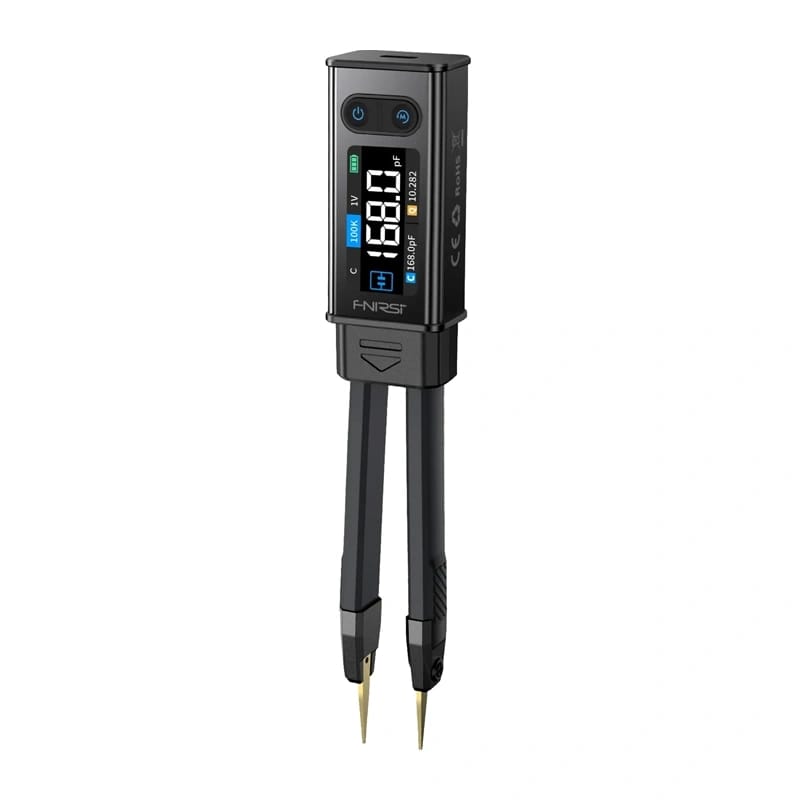

Kolorowy wyświetlacz HD o przekątnej 1,47 cala zapewnia wyraźną prezentację wyników pomiarów, dzięki czemu odczyt danych pozostaje wygodny zarówno w warsztacie, jak i podczas pracy w terenie. Automatyczne obracanie obrazu reaguje na sposób trzymania urządzenia, zapewniając komfortową obsługę zarówno osobom praworęcznym, jak i leworęcznym. Urządzenie wyposażono w magnetyczny element ułatwiający przechowywanie i szybki dostęp podczas pracy.
Mobilność, bezpieczeństwo i gotowość do pracy
Kompaktowa obudowa w formie pęsety sprawia, że tester bez problemu mieści się w kieszeni lub torbie narzędziowej, dzięki czemu zawsze masz go pod ręką. Wbudowany akumulator litowy o pojemności 300 mAh zapewnia do około 3 godzin ciągłej pracy, a nowoczesny port USB-C umożliwia wygodne ładowanie. Urządzenie obsługuje również pomiar napięcia do ±30 V oraz zostało wyposażone w zabezpieczenia zwiększające bezpieczeństwo wykonywanych testów, pozwalając na komfortową pracę z szeroką gamą komponentów elektronicznych.

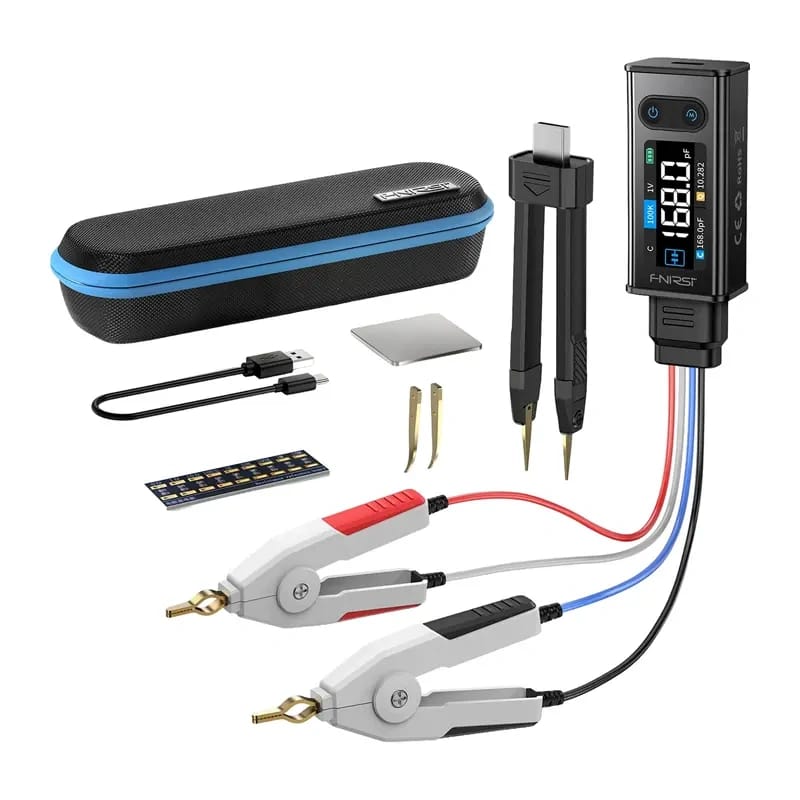

W zestawie
- tester LCR
- etui do przechowywania
- zakrzywiona końcówka
- płytka zwarciowa
- kabel do transmisji danych
- przewód z zaciskiem Kelvina
- instrukcja obsługi
ProducentFNIRSI
ModelLCR-ST2Plus
Czas czuwaniaok. 3 godziny
WyświetlaczHD o przekątnej 1,47"
Wymiary31 × 170,7 × 20,3 mm
Wagaok. 60,8 g
InterfejsType-C
Temperatura pracy0 ℃ ~ 50 ℃ (wilgotność ≤ 75%)
Temperatura przechowywania-20 ℃ ~ 60 ℃ (wilgotność ≤ 75%)
