Tester LCR FNIRSI LCR-ST2
Praca z elementami elektronicznymi wymaga narzędzia, które łączy dokładność, szybkość i wygodę obsługi. FNIRSI LCR-ST2 oferuje szerokie możliwości pomiarowe, obsługę wielu częstotliwości i poziomów napięcia testowego, inteligentne funkcje analizy oraz dwa sposoby podłączania badanych komponentów. Czytelny kolorowy wyświetlacz z automatycznym obracaniem obrazu, kompaktowa konstrukcja przypominająca pęsetę i akumulator zapewniający do około 3 godzin pracy sprawiają, że urządzenie doskonale sprawdzi się zarówno na stanowisku serwisowym, jak i podczas pracy w terenie. To wszechstronny tester, który ułatwia diagnostykę pojedynczych elementów oraz seryjną kontrolę komponentów elektronicznych.
Szeroki zakres pomiarów i bogata analiza parametrów
Tester umożliwia precyzyjne pomiary rezystancji w zakresie od 10 mΩ do 10 MΩ, pojemności od 1 pF do 22 mF, indukcyjności od 1 μH do 10 H, napięcia do ±30 V oraz diod o napięciu przewodzenia do 0,7 V. Oprócz podstawowych wartości urządzenie wyświetla również najważniejsze parametry elektryczne, takie jak D, Q, Z, X, θ oraz ESR, co umożliwia kompleksową analizę właściwości badanego komponentu. Automatyczne rozpoznawanie rezystorów, kondensatorów i cewek dodatkowo przyspiesza pracę, eliminując konieczność ręcznego wybierania rodzaju pomiaru.
Elastyczne ustawienia dla różnych zastosowań
FNIRSI LCR-ST2 pozwala dopasować warunki pomiarowe do rodzaju badanego komponentu. Do Twojej dyspozycji oddano pięć częstotliwości testowych (100 Hz, 120 Hz, 1 kHz, 10 kHz oraz 100 kHz), co umożliwia profesjonalną analizę wielu typów elementów elektronicznych. Dodatkowo można wybrać jeden z czterech poziomów napięcia testowego RMS (0,1 V, 0,3 V, 0,6 V lub 1,0 V) zwiększając stabilność i dokładność pomiarów w zależności od charakterystyki badanego komponentu.
Inteligentne funkcje przyspieszające diagnostykę
Urządzenie wyposażono w tryb pełnopasmowego skanowania w zakresie od 100 Hz do 100 kHz, który umożliwia szybką analizę charakterystyki częstotliwościowej komponentu za pomocą jednego pomiaru. Tester oferuje także inteligentną funkcję sortowania elementów według zadanych wartości nominalnych i tolerancji, automatycznie klasyfikując je jako zgodne lub niezgodne z wymaganiami podczas testów seryjnych. Dodatkowym atutem jest jednoczesne wyświetlanie wartości zastępczych w układzie szeregowym i równoległym, co pomaga ograniczyć wpływ pasożytniczych parametrów i zwiększa dokładność uzyskiwanych wyników. Praktyczne funkcje HOLD, Max oraz Min pozwalają natomiast wygodnie rejestrować i analizować rezultaty pomiarów. Urządzenie umożliwia także jednoczesne wyświetlanie dwóch parametrów pomiarowych, co ułatwia analizę wyników.
Dwie metody pomiaru i wygoda użytkowania

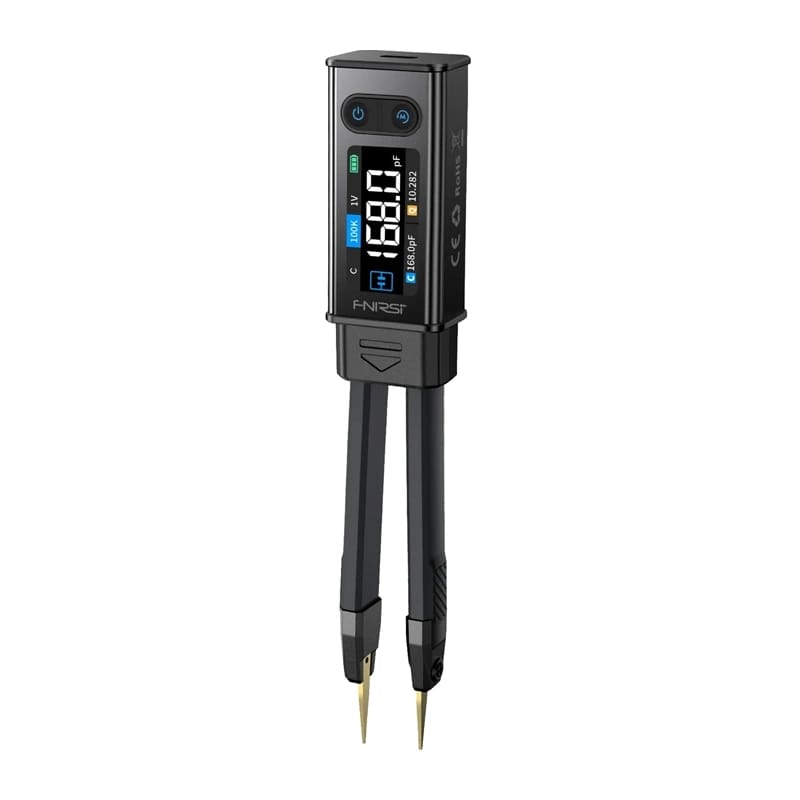

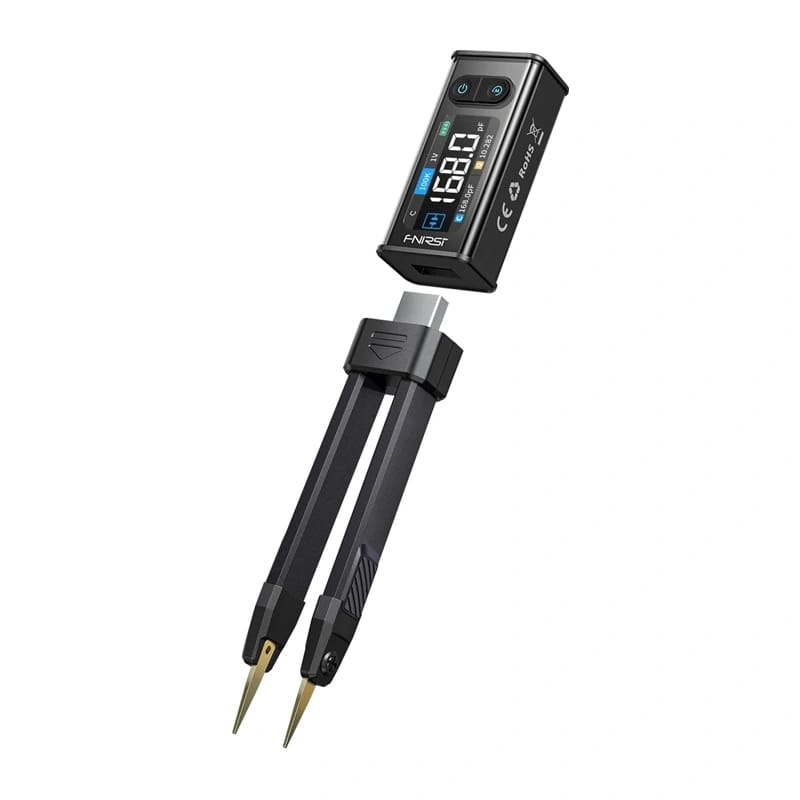

Model LCR-ST2 łączy konstrukcję pęsety z możliwością wykorzystania przewodu pomiarowego typu Kelvin. Proste i zakrzywione końcówki pęsety ułatwiają chwytanie niewielkich elementów montowanych powierzchniowo, natomiast zacisk Kelvin umożliwia precyzyjne pomiary metodą czteroprzewodową większych komponentów oraz elementów przewlekanych. Komfort obsługi zwiększa kolorowy wyświetlacz HD o przekątnej 1,47 cala z funkcją automatycznego obracania obrazu, który dopasowuje orientację do sposobu trzymania urządzenia, zapewniając wygodną pracę zarówno osobom prawo, jak i leworęcznym. Magnetyczne mocowanie ułatwia przechowywanie testera i pozwala mieć go zawsze pod ręką.
Mobilna konstrukcja gotowa do pracy
Lekka obudowa w formie pęsety sprawia, że tester doskonale nadaje się do pracy w laboratorium, serwisie oraz w terenie. Wbudowany akumulator litowy o pojemności 300 mAh zapewnia do około 3 godzin ciągłej pracy, a nowoczesny port USB-C umożliwia wygodne ładowanie urządzenia. Dodatkowo tester obsługuje pomiar napięcia do ±30 V, dzięki czemu sprawdzi się zarówno podczas codziennej diagnostyki, jak i bardziej zaawansowanych zastosowań elektronicznych.

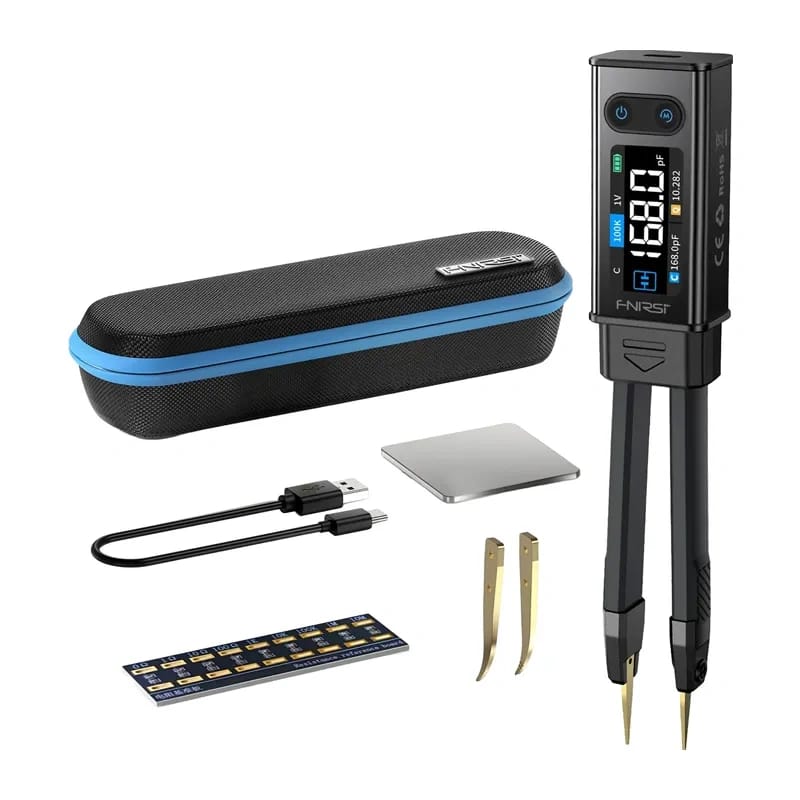

W zestawie
- tester LCR
- etui do przechowywania
- zakrzywiona końcówka
- płytka zwarciowa
- kabel do transmisji danych
- instrukcja obsługi
ProducentFNIRSI
ModelLCR-ST2
Czas czuwaniaokoło 3 godziny
WyświetlaczHD o przekątnej 1,47"
Wagaokoło 60,8 g
Temperatura pracy0 ℃ ~ 50 ℃ (wilgotność ≤ 75%)
Wymiary31 × 170,7 × 20,3 mm
InterfejsTyp-C
Temperatura przechowywania-20 ℃ ~ 60 ℃ (wilgotność ≤ 75%)
