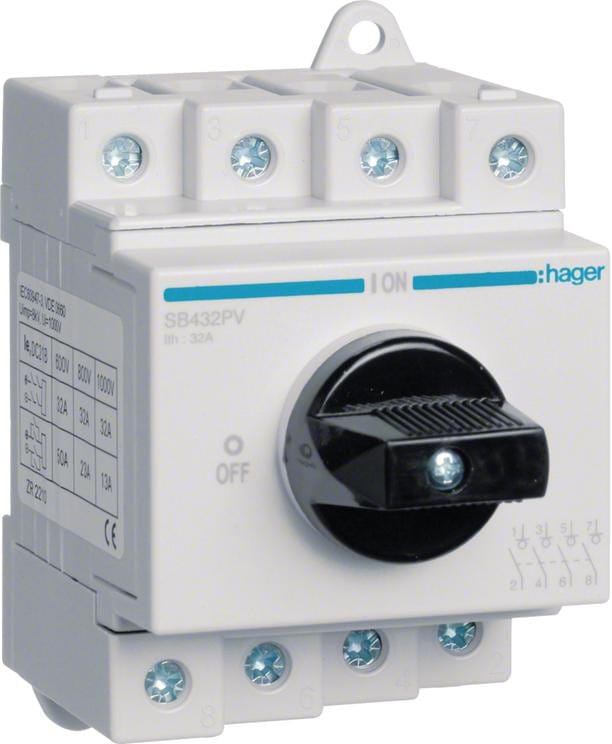

Rozłącznik izolacyjny modułowy PV 4P 32A 1000V DC SB432PV

Modułowy rozłącznik izolacyjny do systemów fotowoltaicznych 4P 32A 1000 VDC Hager SB432PV

Przeznaczenie

Rozłącznik izolacyjny modułowy PV 4P 32A 1000V DC SB432PV jest przeznaczony do rozłączania obwodów DC w instalacjach fotowoltaicznych; służy jako rozłącznik główny dla stron DC o maksymalnym napięciu 1000 V i znamionowym prądzie 32 A. Urządzenie montowane jest na stałe i obsługiwane za pomocą pokrętła.

Specyfikacja

• Typ urządzenia: modułowy rozłącznik izolacyjny PV, 4 bieguny (4P)
• Znamionowy prąd ciągły Iu: 32 A
• Maksymalne znamionowe napięcie pracy Ue: 1000 V (AC i DC zgodnie z kartą katalogową)
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe; moment dokręcający 2,9 Nm
• Straty mocy: 6,9 W
• Trwałość mechaniczna: 10 000 cykli
• Wymiary: głębokość 72 mm, wysokość 85 mm
• Stopień ochrony części czołowej: IP20
• Zakres temperatury magazynowania: -50 °C do 90 °C
• Sterowanie/element przełączający: pokrętło; urządzenie mocowane na stałe
• Brak styku pomocniczego: liczba styków pomocniczych zwiernych/rozwiernych/przełącznych = 0
• Brak wbudowanego napędu silnikowego i opcjonalnego wyzwalacza napięciowego
• Brak mechanizmu ryglującego (nie umożliwia blokady mechanicznej)
• Przeznaczenie montażowe: urządzenie mocowane na stałe; nie jest przewidziany do montażu płaskiego, montażu czołowego ani do zabudowy w tablicach rozdzielczych
• Funkcja: może pełnić rolę rozłącznika głównego po stronie DC; nie jest przeznaczony do zastosowań jako wyłącznik awaryjny ani rozłącznik bezpieczeństwa
