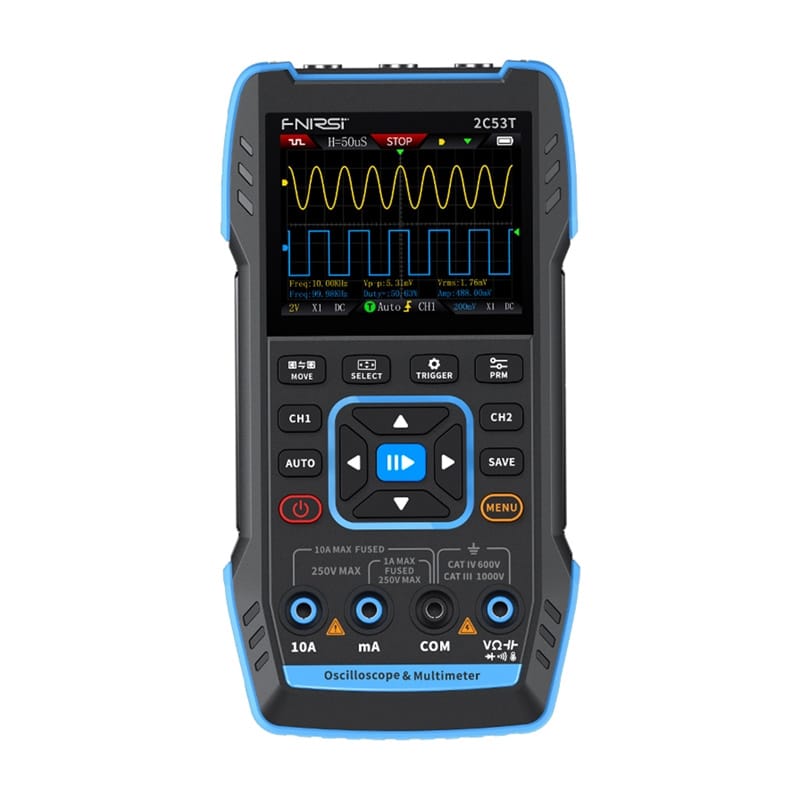

Przenośny oscyloskop 3w1 FNIRSI 2C53T multimetr generator sygnałów

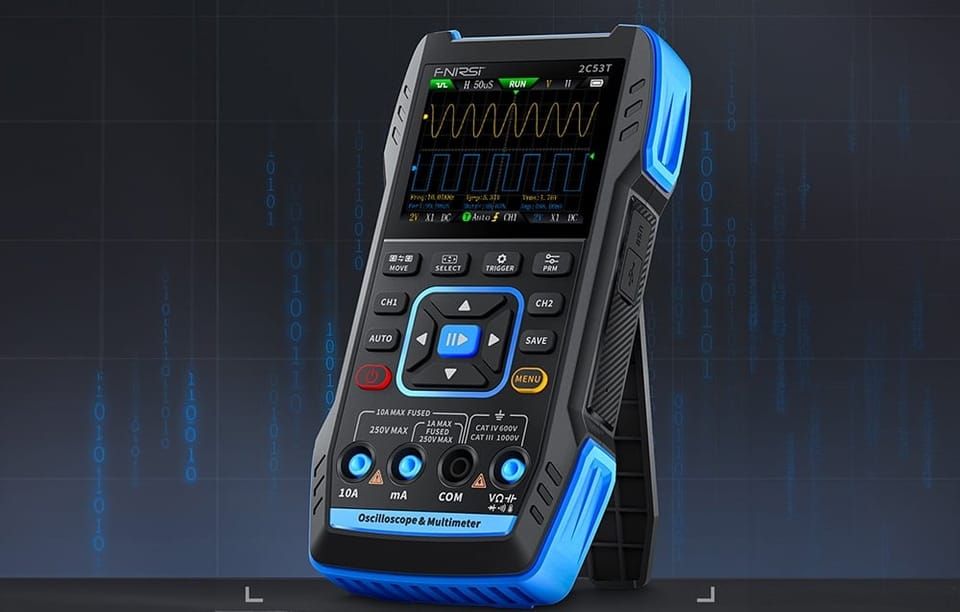

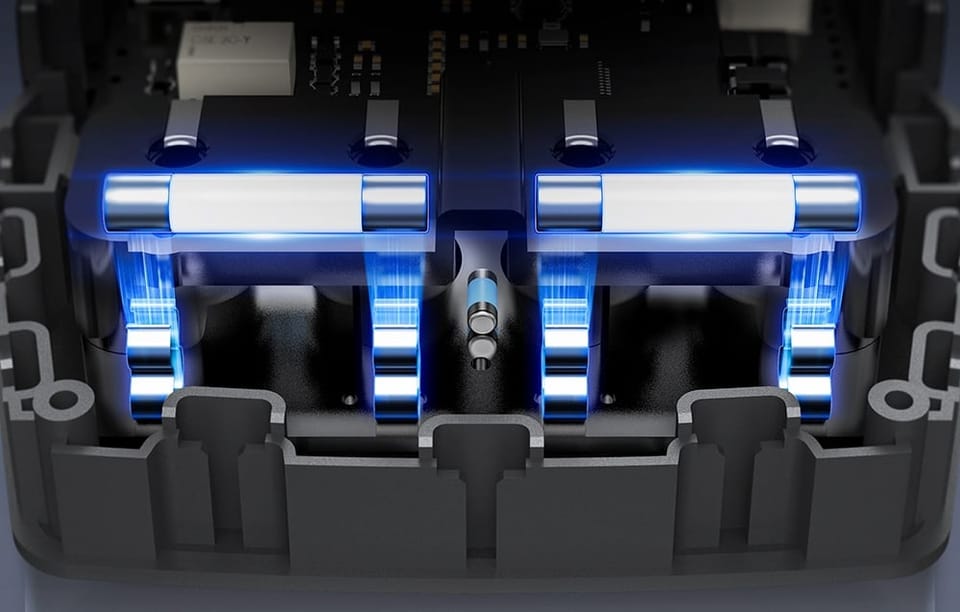

FNIRSI 2C53T łączy funkcje oscyloskopu 2×50 MHz/250 MSa/s z 8-bitowym przetwornikiem ADC i buforem pamięci 16 kpkt na kanał (pre-/post-trigger), multimetru do 19999 oraz generatora sygnałów 50 kHz. Impedancja wejściowa wynosi 1 MΩ ∥ 15 pF z przełączaniem AC/DC/GND. Wytrzymała obudowa ABS ze silikonowymi nakładkami, 2,8-calowy ekran 320×240 px i akumulator 3000 mAh (do 4 h pracy) gwarantują mobilność i ciągłe pomiary nawet w trudnych warunkach. Urządzenie posiada certyfikat CAT II 300 V, podwójne ceramiczne bezpieczniki oraz obwód antyprzepięciowy. Dzięki możliwości zapisu przebiegów i aktualizacji firmware masz zawsze kontrolę nad wynikami i dostęp do najnowszych funkcji.
Kolorowy ekran i multimetr

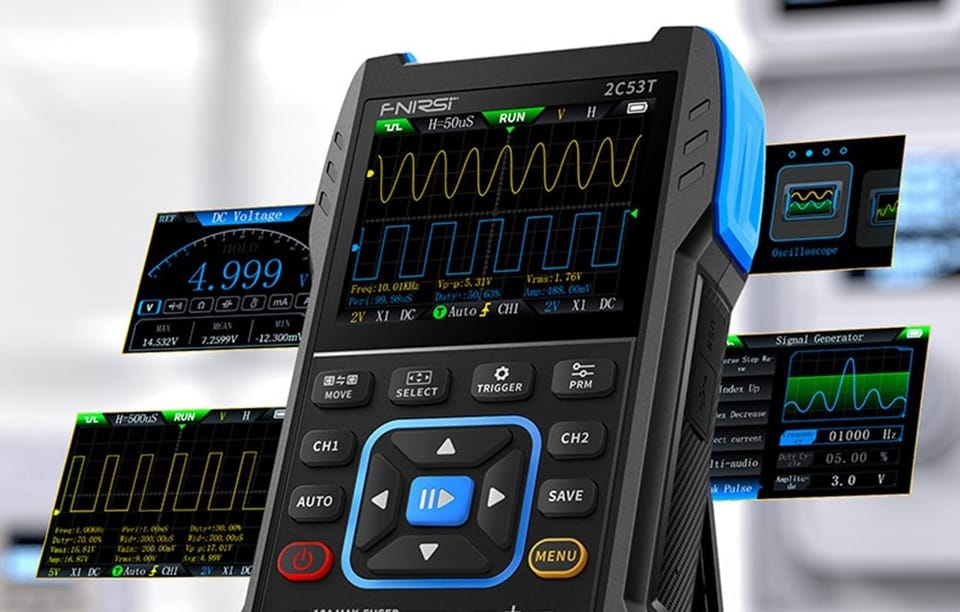

Wyświetlacz o przekątnej 2,8″ i rozdzielczości 320×240 px prezentuje przebiegi w pełnym kolorze z funkcją „infinite afterglow” (utrwalania śladu sygnału na ekranie, nawet po jego zaniku), utrzymując ślad fali na ekranie. Tryby Y–T, Rolling i X–Y (tzw. figury Lissajous do analizy różnic fazowych między sygnałami) ułatwiają obserwację zależności fazowych, a wysoka jasność gwarantuje czytelność w każdych warunkach. Wbudowany multimetr o rozdzielczości do 19999 pozwala mierzyć DC/AC, niskie i wysokie prądy, rezystancję, pojemność, diody, temperaturę oraz ciągłość (buzzer). Inteligentne zabezpieczenia chronią użytkownika i sprzęt przed przeciążeniem.
Zaawansowana architektura sprzętowa
Profesjonalne połączenie ARM + FPGA + wysokosprawny ADC, stosowane w desktopowych oscyloskopach, zapewniają szybkie wyzwalanie i wierne odwzorowanie sygnałów. System wyzwalania oferuje tryby Edge (narastające/opadające), Pulse Width, Video oraz Slope z pre-triggerem do 50% i post-triggerem do 50%, dzięki czemu nawet najkrótsze anomalie są rejestrowane bez utraty detali.
Generator sygnałów
Wbudowany generator funkcyjny oferuje napięcie do ±400 V i częstotliwość do 50 kHz oraz 13 kształtów fali (sinus, kwadrat, trójkąt, piła, ramp, impuls, szum itp.) z regulacją offsetu (przesunięcia sygnału względem zera) i amplitudy w krokach 10 mV/div, umożliwiając testowanie filtrów, wzmacniaczy i układów analogowych bez dodatkowego sprzętu.
Automatyczne ustawienie pomiaru

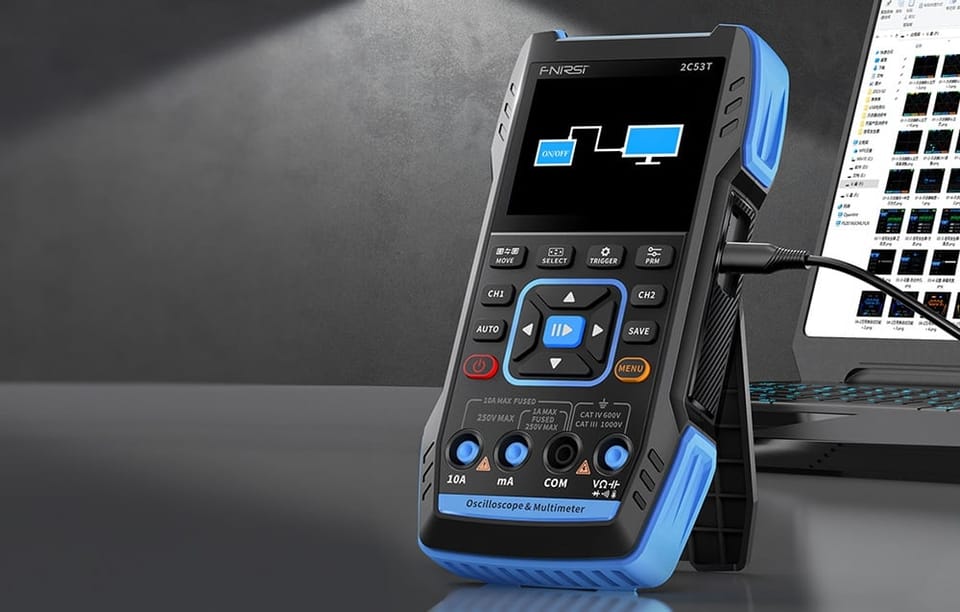

Funkcja AUTO dostosowuje zakres i wyzwalanie jednym przyciskiem, pozwalając na natychmiastowy podgląd przebiegu bez czasochłonnej konfiguracji. Obsługa dodatkowych trybów Single i Normal usprawnia pracę przy szybkich pomiarach terenowych. Jedno kliknięcie wystarczy, aby zapisać zrzut ekranu przebiegu w pamięci oscyloskopu lub bezpośrednio na komputerze przez port USB. Ułatwia to archiwizację wyników i dalszą analizę w dowolnym środowisku.
Izolowane kanały pomiarowe

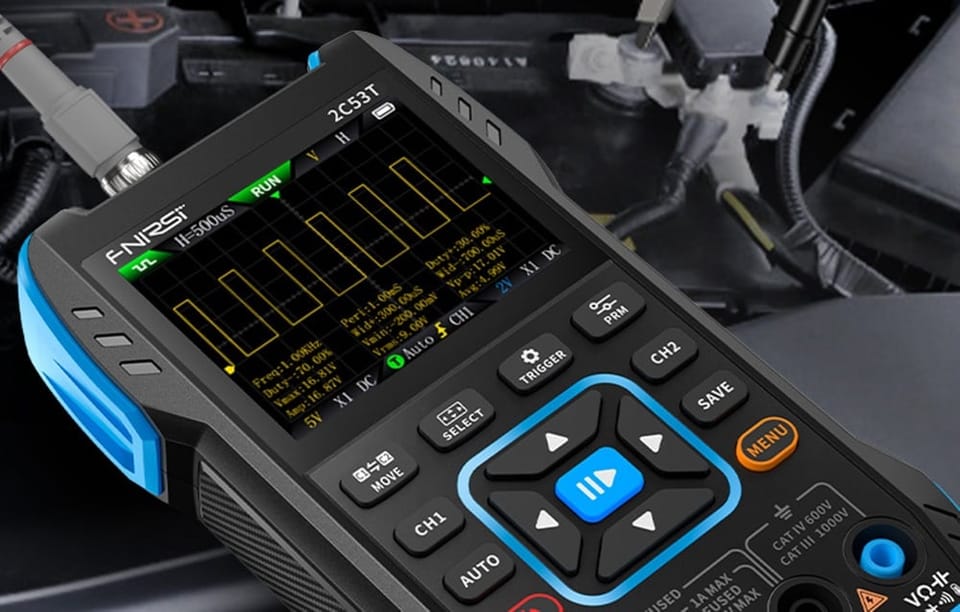

Dwa całkowicie niezależne wejścia CH1 i CH2 o szerokości pasma 50 MHz eliminują wzajemne interferencje, podnosząc precyzję pomiarów. Próbkowanie 250 MSa/s odwzorowuje impulsy PWM i tętnienia zasilaczy z maksymalną wiernością.
Wytrzymała konstrukcja

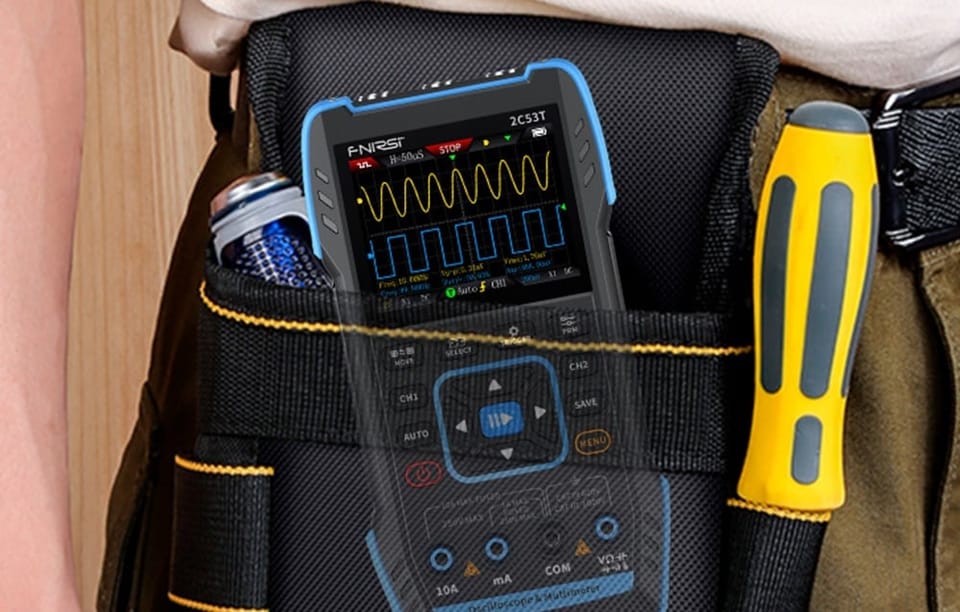

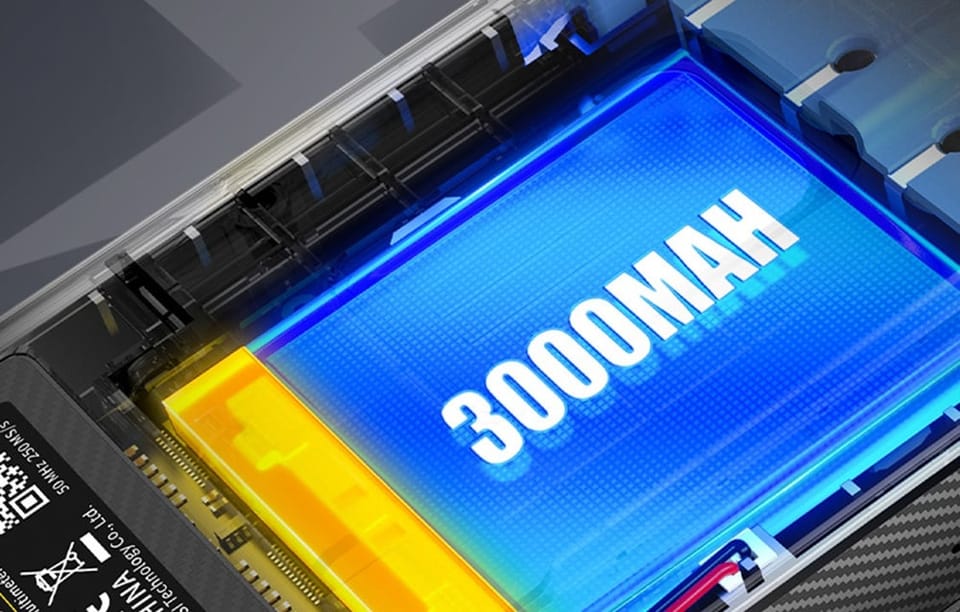

Obudowa z ABS (Acrylonitrile Butadiene Styrene – tworzywo sztuczne o wysokiej wytrzymałości) pokrytego silikonem zapewnia odporność na upadki i wstrząsy, a pozłacane ścieżki PCB (Printed Circuit Board – płytka drukowana) są niepodatne na korozję. Akumulator o pojemności 3000 mAh gwarantuje do 3 godzin działania. Rozkładana podstawka umożliwia ustawienie urządzenie pod dowolnym kątem, a ergonomiczne przyciski oraz port USB-C zapewniają komfort obsługi i ładowania.
W zestawie:
- Przenośny oscyloskop 3w1 FNIRSI 2C53T
- Sondy pomiarowe 10× (2 szt.)
- Sonda z zaciskami krokodylkowymi
- Przewody do multimetru
- Kabel ładowania
- Torba transportowa
- Instrukcja obsługi
Ekran2,8-calowy kolorowy wyświetlacz HD
Rozdzielczość320 × 240
Specyfikacja ładowaniaUSB-C (5 V/1 A)
Akumulator litowo-jonowa 3000 mAh
Obsługiwane funkcjeoscyloskop, generator sygnałów, multimetr (szczegóły w parametrach funkcji)
Czas czuwania6 h (laboratoryjny maksimum)
Językchiński i angielski
Wymiary167 × 89 × 35 mm
Waga 300 g
Kanały dwukanałowy
Próbkowanie250 MSa/s
Pasmo analogowe 50 MHz (każdy kanał niezależnie 50 MHz)
Głębokość pamięci 1 kpunkt
Impedancja 1 MΩ
Zakres podstawy czasu 10 ns – 20 s
Czułość pionowa 10 mV/działkę – 10 V/działkę (×1)
Maksymalne napięcie pomiaru ±400 V
Tryb wyzwalaniaAUTO/Normal/Single
Tryb wyświetlaniaY-T/Rolling/X-Y
SprzęganieAC/DC
Trwałość śladu (persistence)OFF, 500 ms, 1 s, ∞
Funkcje matematyczne8 podstawowych operacji + FFT
Zapis zrzutu falitak
Eksport obrazu falitak
Pomiar kursoremtak
Kanałjednokanałowy
Częstotliwość 1 Hz – 50 kHz
Amplituda0,1 – 3,0 V
Napięcie DC1,9999 V / 19,999 V / 199,99 V / 1000 V ±(0,5 %+3)
Napięcie AC1,9999 V / 19,999 V / 199,99 V / 750,0 V ±(1 %+3)
Prąd DC19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,2 %+3)
Prąd AC19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,5 %+3)
Opór9,999 MΩ / 1,9999 MΩ / 199,99 kΩ / 19,999 kΩ ±(0,5 %+3); 1,9999 kΩ / 199,99 Ω ±(2,0 %+3)
Pojemność 9,999 mF / 99,99 mF ±(5,0 %+20)
Temperatura –55 °C – 1300 °C (–67 °F – 2372 °F) ±(2,5 %+5)
Pomiar diodyTak
Test ciągłościTak
