Podwójny docisk klinowy 26,7 kN MITEE-BITE

211,54 €
Wysyłka z magazynu: ⁨B6⁩
Przewidywana wysyłka: Tue, Sep 16 - Fri, Sep 19
14 dni na zwrotBez podawania przyczyny
Dostępność:
duża ilość
Producent:
MITEE-BITE
Kod produktu:
X82000 / 4046368820009

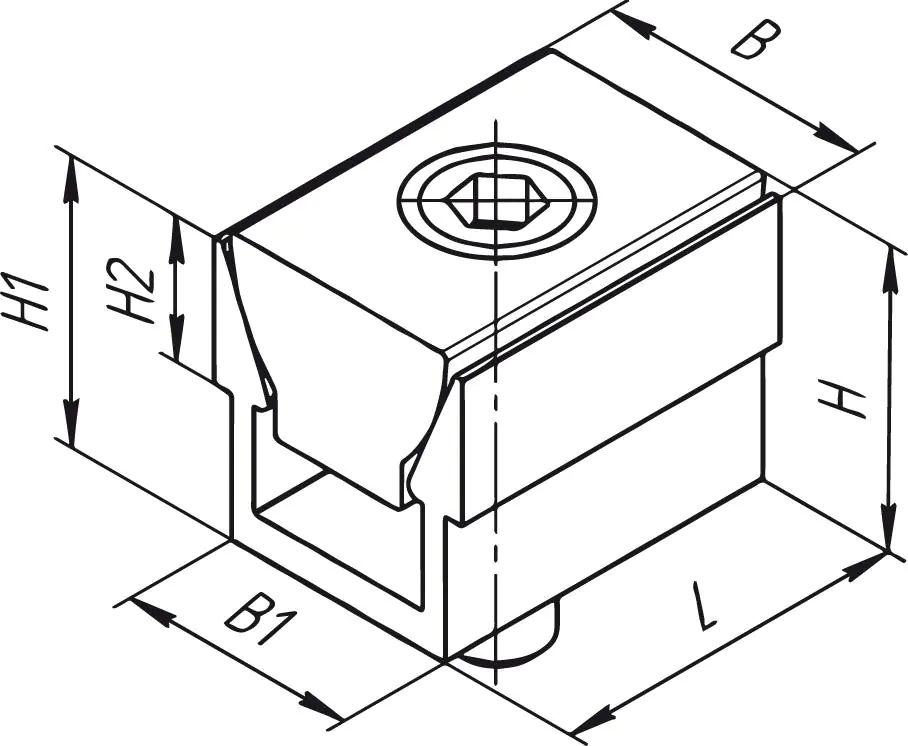

Specyfikacja

Długość l:63,5 mm
Maks. rozstawienie:53 mm
Rozmiar klucza:14 mm
Siła mocowania:26,7 kN
Śruba:M16
Szerokość b:49,7 mm
Wymiar b1:41,2 mm
Wymiar b2:50,8 mm
Wymiar h2:25,4 mm
Wysokość h:51,5 mm

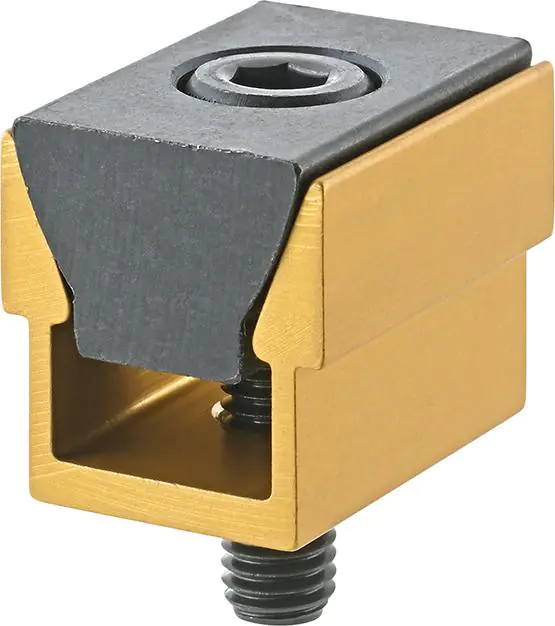

Podwójny docisk klinowy

Uniwersalny system dociskowy do dociskania elementów obrabianych o różnorodnym kształcie i formie, kwadratowych, pochyłych, wklęsłych lub wypukłych. Wykonanie: cechą szczególną tych docisków jest stalowa śruba (o wytrzymałości 10.9) z łbem mimośrodowym. Mimośród powoduje ruch dociskowy o bardzo dużej sile mocowania. Za element zaciskowy służy mosiężna płytka sześciokątna. Zastosowanie: za pomocą kołków oporowych i 1 lub 2 śrub mocujących można zamocować każdy element w najróżniejszych formach. Niewielka wysokość konstrukcyjna umożliwia bezproblemową obróbkę powierzchni elementu. W ten sposób przy programowaniu CNC nie jest konieczne uwzględnianie położenia łap dociskowych. Dodatkowo niewielkie wymiary konstrukcyjne umożliwiają ergonomiczne mocowanie wielokrotne. Zaciski mocujące można wykorzystać również jako ograniczniki.

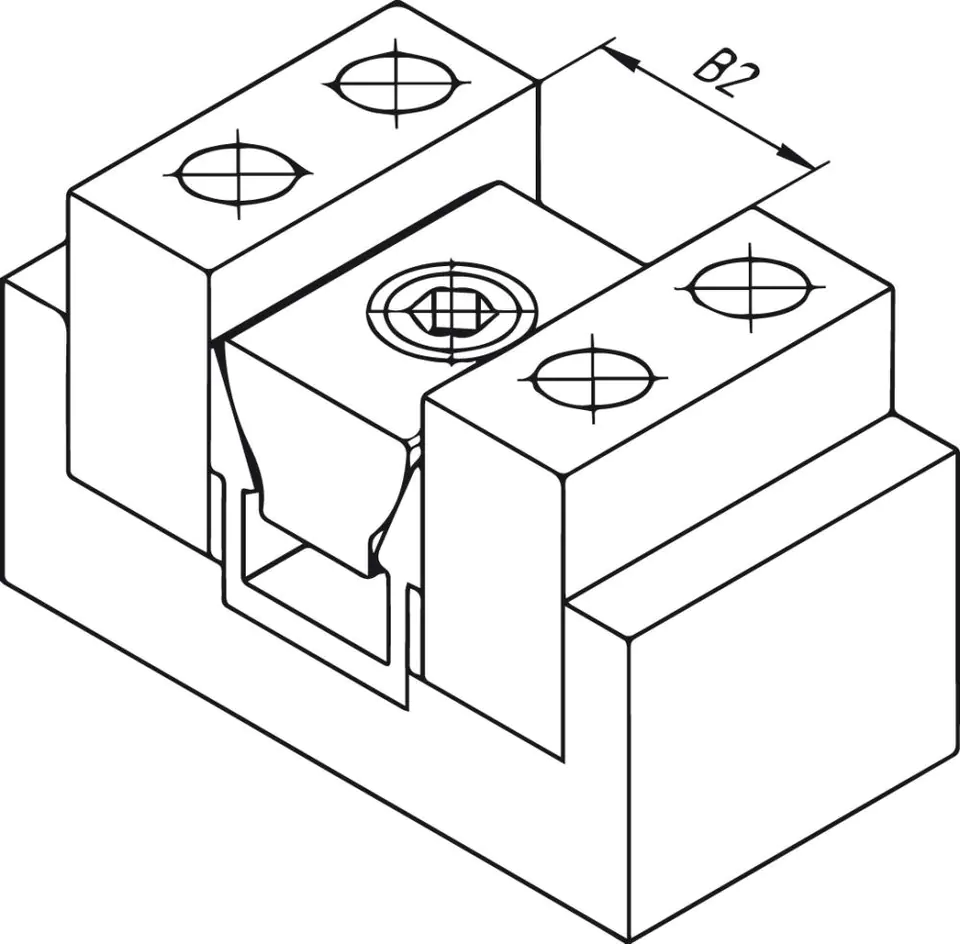

Wykonanie: profil aluminiowy powlekany, klin stalowy ulepszany cieplnie. Niewielkie wymiary umożliwiają mocowanie wielokrotne. Zastosowanie: za pomocą jednego elementu mocującego mocowane są jednocześnie 2 obrabiane przedmioty. Idealne do mocowania elementów okrągłych i prostokątnych.

Mimo dołożenia wszelkich starań nie gwarantujemy, że publikowane dane techniczne i zdjęcia nie zawierają uchybień lub błędów, które nie mogą jednak być podstawą do roszczeń.
