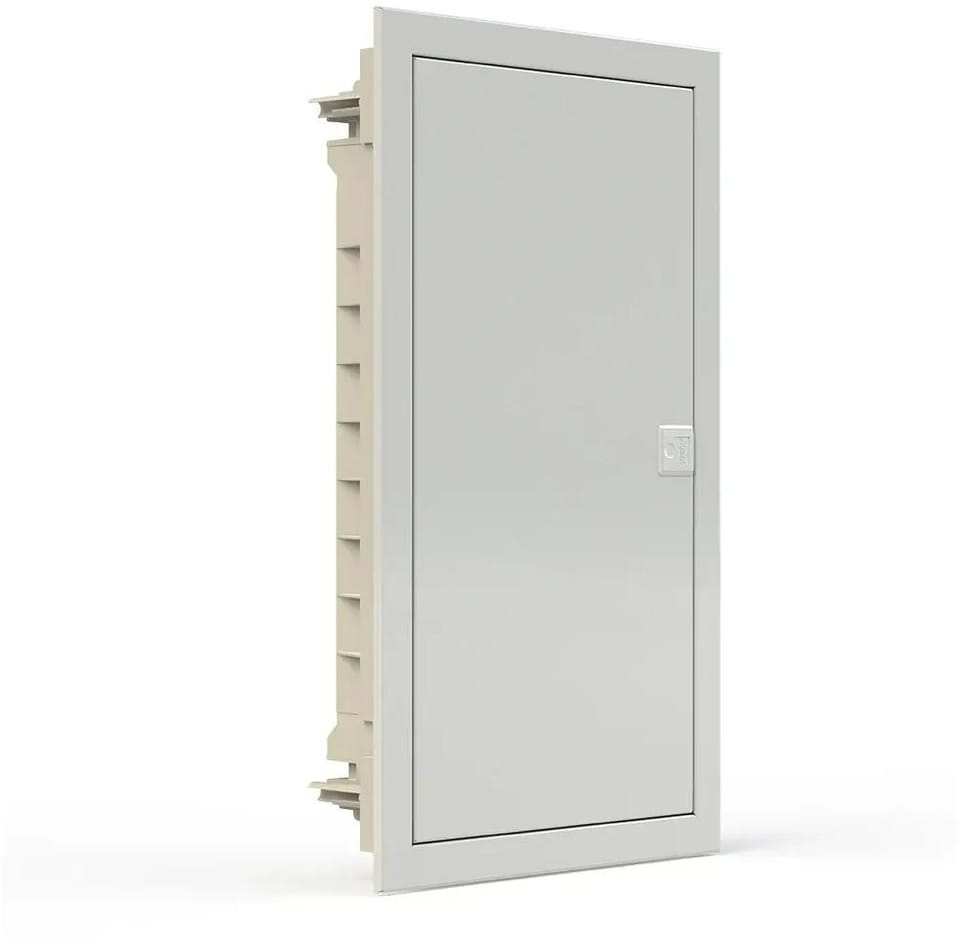

PLASTIKOWA OBUDOWA INSTALACYJNA Z DRZWIAMI METALOWYMI, PODTYNK., IP40, 3 RZĘDY, 36 MODUŁÓW Noark PMF

Sposób montażuDo ścian pustych

Liczba rzędów3

Szerokość wyrażona liczbą modułów12

Rodzaj pokrywyDrzwi

Wykonanie pokrywyZamknięte

Transparentna pokrywa/drzwiNie

Materiał obudowyStal

Wysokość [mm]592

Szerokość [mm]346

Głębokość [mm]88

Głębokość wbudowania [mm]88

Szyna DINTak

Z płytą montażowąNie

Możliwość rozbudowyNie

KolorBiały

Numer RAL9016

Stopień ochrony (IP)IP40

Z zamkiemNie

Odprowadzanie ciepła (Delta T = 20 K) zgodnie z IEC/TR 60890 [W]50

PLASTIKOWA OBUDOWA INSTALACYJNA Z DRZWIAMI METALOWYMI, PODTYNK., IP40, 3 RZĘDY, 36 MODUŁÓW Noark PMF

Przeznaczenie

Obudowy instalacyjne PMF są przeznaczone głównie do zastosowań domowych. Ich konstrukcja nadaje się do montażu podtynkowego. Podwójny system montażu pozwala na zastosowanie również do ścian pustych. Testowane rozżarzonym prętem w temperaturze 850°C. Regulowana wysokość przedniej metalowej ramy pozwala zrekompensować niedoskonałości powierzchni ściany.

Obudowy z serii PMF dostępne są w wersjach od 12 do 60 modułów z 12 (+2) modułami w rzędzie. Stopień ochrony wynosi IP40, odporność na uderzenia mechaniczne IK06. Dostawa składa się z obudowy, metalowych drzwi, ramy montażowej z szynami TH-35 mm, zacisków N + PE, przedniej pokrywy z wycięciami pod aparaty, zaślepki, elementów do montażu i instrukcji.

Rozdzielnica instalacyjna podtynkowa Noark PMF 36 przeznaczona jest do montażu aparatury modułowej w instalacjach elektrotechnicznych. Obudowa posiada 3 rzędy z których każdy może pomieścić 12 modułów.

Najważniejsze cechy:

• Stopień ochrony IP40
• 3 rzędy po 12 modułów
• Drzwi Metalowe
• Wyposażona w szyny TH-35mm oraz listwy zaciskowe N+PE

Specyfikacja techniczna
