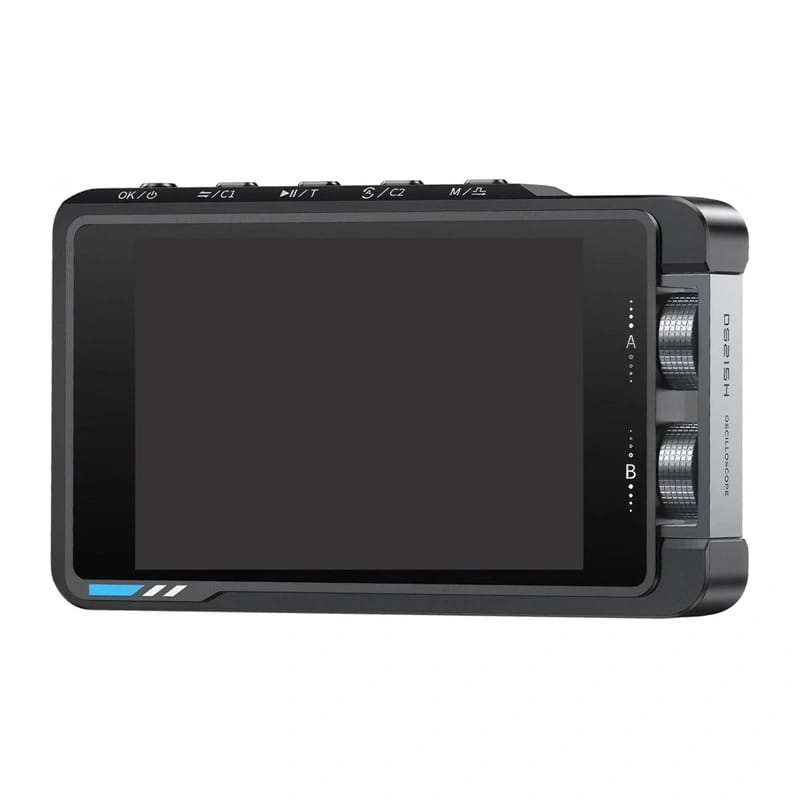

Oscyloskop FNIRSI DS215H
Praca z elektroniką wymaga sprzętu, który dotrzyma kroku nawet najbardziej wymagającym zadaniom. FNIRSI DS215H łączy w jednej, poręcznej konstrukcji dwukanałowy oscyloskop cyfrowy o paśmie 50 MHz oraz generator funkcyjny, dzięki czemu pozwala zarówno analizować, jak i tworzyć sygnały bez konieczności korzystania z kilku oddzielnych urządzeń. Wysoka precyzja pomiarów, intuicyjna obsługa oraz czytelny ekran IPS sprawiają, że doskonale sprawdzi się podczas serwisowania urządzeń, prac badawczo-rozwojowych, testów oraz diagnostyki w warsztacie i w terenie.
Wysoka dokładność pomiarów i szybkie próbkowanie
Oscyloskop wykorzystuje nowoczesną architekturę opartą na układach FPGA, MCU oraz ADC, zapewniając wysoką wydajność i stabilność działania. Pasmo analogowe 50 MHz oraz próbkowanie w czasie rzeczywistym z częstotliwością do 250 MSa/s umożliwiają precyzyjną analizę sygnałów w wielu zastosowaniach. Dzięki wysokiej rozdzielczości pomiarów urządzenie pozwala dokładnie obserwować przebiegi oraz wychwytywać nawet krótkotrwałe zmiany sygnału.
Generator funkcyjny z szerokimi możliwościami konfiguracji
FNIRSI DS215H został wyposażony w generator funkcyjny obsługujący 13 typów przebiegów, co znacząco rozszerza możliwości urządzenia podczas testowania i projektowania układów elektronicznych. Zakres częstotliwości od 0 do 50 kHz z regulacją co 1 Hz pozwala bardzo precyzyjnie dopasować parametry sygnału do konkretnego zastosowania. Możesz swobodnie regulować częstotliwość, amplitudę oraz współczynnik wypełnienia, dzięki czemu generator sprawdzi się zarówno podczas prostych testów, jak i bardziej zaawansowanych prac laboratoryjnych.
Wygodna obsługa
Kolorowy wyświetlacz IPS o przekątnej 3,5 cala i rozdzielczości 480 × 320 pikseli zapewnia wyraźny obraz przebiegów oraz czytelny interfejs. Intuicyjne sterowanie za pomocą pokrętła i przycisków pozwala szybko zmieniać ustawienia oraz korzystać z podręcznych menu bez zbędnego przeszukiwania opcji. Dodatkowym udogodnieniem jest możliwość wykonywania zrzutów ekranu oraz ich późniejszego przeglądania, co ułatwia analizę wyników i dokumentowanie pomiarów.
Bezpieczna praca nawet przy wysokich napięciach
Urządzenie zostało zaprojektowane z myślą o bezpiecznej pracy w wymagających warunkach. Obsługuje napięcie wejściowe o wartości szczytowej do ±400 V i wyposażono je w zabezpieczenia przed wysokim napięciem, zwiększające ochronę podczas wykonywania pomiarów. Możliwość wyboru współczynnika sondy 1X lub 10X pozwala dostosować konfigurację do charakteru wykonywanych pomiarów. Całość spełnia wymagania normy GB/T 15289-2013, potwierdzając zgodność z obowiązującymi standardami bezpieczeństwa.
Gotowy do pracy w dowolnym miejscu
Kompaktowa i lekka obudowa sprawia, że FNIRSI DS215H z łatwością zmieści się w torbie serwisowej lub plecaku, dlatego doskonale sprawdzi się podczas pracy poza warsztatem. Wbudowany akumulator litowo-jonowy o pojemności 1500 mAh zapewnia do 4 godzin ciągłej pracy na jednym ładowaniu, a zasilanie przez port USB-C o parametrach 5 V / 1 A pozwala wygodnie uzupełnić energię niemal w każdym miejscu. To wszechstronne narzędzie stworzone z myślą o serwisantach, elektronikach, inżynierach oraz osobach zajmujących się projektowaniem, diagnostyką i testowaniem układów elektronicznych.
W zestawie
- oscyloskop DS215H
- sonda oscyloskopowa
- przewód pomiarowy z krokodylkami
- przewód USB-C
- adapter BNC
- instrukcja obsługi
ProducentFNIRSI
ModelDS215H
WyświetlaczKolorowy IPS 3,5”
PodświetlenieRegulowana jasność
ZasilanieTyp-C (5 V/1 A)
Akumulator1500 mAh
Językichiński, angielski, niemiecki, portugalski, japoński, hiszpański, koreański, rosyjski
Wymiary produktuok. 66 x 110 x 19,5 mm
Waga ok. 138 g
KanałDwukanałowy
Szerokość pasma50 MHz
Częstotliwość próbkowania w czasie rzeczywistym250 MSa/s
Miejsce na dane14M
Zakres skali czasu20 ns/div – 20 s/div
Czułość pionowa10 mV/div – 10 V/div
Rozdzielczość pionowa8 bitów
Impedancja wejściowa1 MΩ
Tryb wyświetlania przebieguPrzewijanie (scroll)
Dane pomiaroweCykl, Częstotliwość, Vpp, Maks., Min., Średnia, Wartość skuteczna, Prąd, Współczynnik wypełnienia, Szerokość impulsu
Współczynnik tłumienia sondy1x/10x
Sprzężenie wejścioweAC/DC
Typ wyzwalaczaZbocze narastające/opadające
Napięcie szczytowe±400 V
Zakres poziomów wyzwalania8 podziałek (dodatnich i ujemnych)
Tryb wyzwalaniaAuto / Normalny / Pojedynczy
Przebieg wyjściowyObsługuje wiele przebiegów wyjściowych
Częstotliwość przebiegu0–50 kHz
Cykl pracy fali prostokątnej0–100%
Amplituda przebiegu0,1 V–3,0 V
