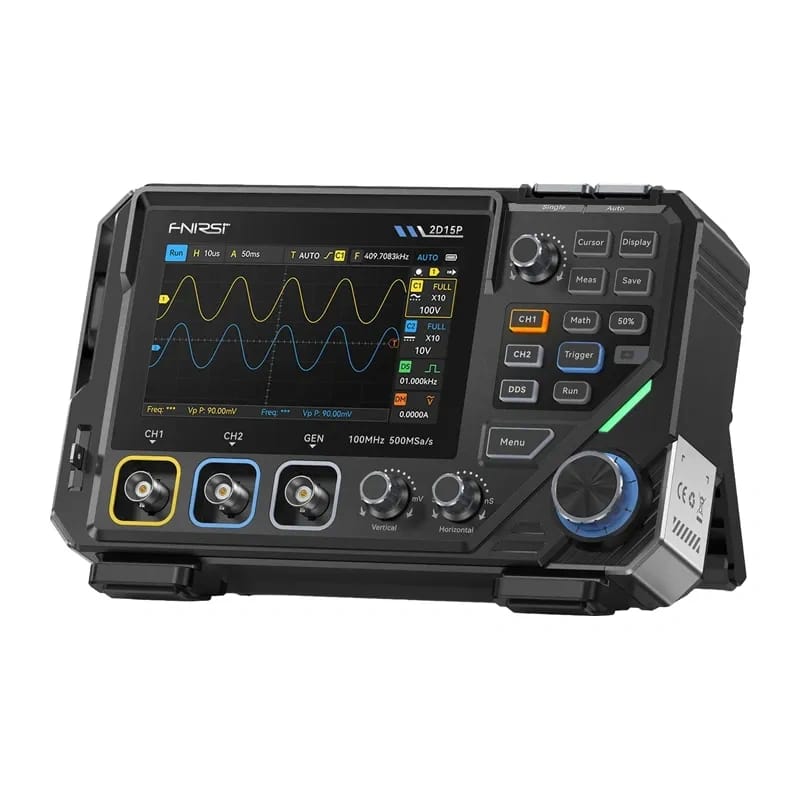

Oscyloskop FNIRSI 2D15P
Precyzyjne pomiary, wygodna analiza sygnałów i szerokie możliwości diagnostyczne nie muszą oznaczać konieczności korzystania z kilku oddzielnych urządzeń. FNIRSI 2D15P łączy funkcję dwukanałowego oscyloskopu, multimetru True RMS oraz generatora sygnałowego, oferując wszechstronne wsparcie podczas prac serwisowych, laboratoryjnych i projektowych. Intuicyjna obsługa, szybkie przetwarzanie danych oraz czytelny ekran dotykowy sprawiają, że każde badanie przebiega sprawnie i komfortowo. Całość zamknięto w lekkiej, mobilnej konstrukcji wyposażonej w pojemny akumulator, dzięki czemu urządzenie doskonale sprawdzi się zarówno na stanowisku pracy, jak i w terenie.
Zaawansowaną analiza sygnałów
Urządzenie pełni funkcję dwukanałowego oscyloskopu o paśmie 100 MHz podczas pracy z jednym kanałem oraz 50 MHz przy jednoczesnym wykorzystaniu obu kanałów. Częstotliwość próbkowania na poziomie 500 MSa/s pozwala dokładnie odwzorować przebieg nawet szybkozmiennych sygnałów. Do Twojej dyspozycji oddano trzy głębokości pamięci (10 K, 100 K oraz 1 M próbek), co umożliwia dostosowanie sposobu rejestracji danych do charakteru wykonywanych pomiarów. Imponująca prędkość przechwytywania przebiegów, sięgająca około 1200 klatek na sekundę, zwiększa szansę wychwycenia krótkotrwałych zakłóceń i nieregularności. Dodatkowo funkcja ograniczenia pasma do 20 MHz skutecznie redukuje szumy, ułatwiając analizę tętnień oraz wykonywanie precyzyjnych pomiarów.
Rozbudowane funkcje diagnostyczne
Model wyposażono w 4,3-calowy ekran IPS z obsługą dotykową, który współpracuje z fizycznymi przyciskami, zapewniając wygodną obsługę w różnych warunkach pracy. Wyświetlanie przebiegów z wykorzystaniem 128 poziomów skali szarości oraz wizualizacji temperatury kolorów pozwala łatwiej obserwować trwałość sygnału i jego zmienność w czasie. Funkcja nieskończonej persystencji umożliwia nakładanie kolejnych przebiegów, a tryb XY ułatwia analizę zależności fazowych między sygnałami. Urządzenie wykonuje operacje matematyczne w czasie rzeczywistym, takie jak dodawanie, odejmowanie, mnożenie czy dzielenie sygnałów. Analizę wspierają także kursory pomiarowe, 13 automatycznych pomiarów parametrów oraz tryby wyzwalania Auto, Normal i Single, dzięki którym możesz łatwo dopasować sposób rejestracji do badanego sygnału.
Trzy urządzenia w jednym
FNIRSI 2D15P oferuje wbudowany generator sygnałowy DDS o częstotliwości do 10 MHz, umożliwiający generowanie 11 popularnych przebiegów z regulacją amplitudy oraz współczynnika wypełnienia. Dzięki temu urządzenie świetnie sprawdza się podczas testowania i uruchamiania układów elektronicznych. Zintegrowany multimetr True RMS o rozdzielczości 19 999 wskazań pozwala wykonywać dokładne pomiary napięcia i natężenia prądu przemiennego oraz stałego, rezystancji, pojemności, a także test diod i ciągłości obwodu. Dodatkową pomocą podczas diagnostyki jest funkcja Curve View, wyświetlająca wykres zmian sygnału w czasie rzeczywistym, ułatwiając jego oberwację i anazlizę.
Gotowy do pracy w każdych warunkach
Za wysoką szybkość działania odpowiada nowoczesna architektura oparta na układach FPGA, MCU oraz ADC, zapewniająca sprawne przetwarzanie sygnałów oraz stabilną pracę urządzenia. Kompaktowa obudowa jest około 30% lżejsza od wcześniejszych konstrukcji, co zwiększa wygodę transportu i użytkowania. Wbudowany akumulator o pojemności 5000 mAh zapewnia długi czas pracy, a uniwersalne złącze USB-C umożliwia szybkie i wygodne ładowanie. Urządzenie pozwala również zapisywać przebiegi oraz eksportować dane do późniejszej analizy, dzięki czemu sprawdzi się zarówno podczas szybkich pomiarów, jak i bardziej zaawansowanych prac diagnostycznych.
W zestawie
- scyloskop 2D15P
- sonda P6100 x2
- sonda multimetrowa
- sonda z zaciskami krokodylkowymi
- kabel USB do przesyłania danych
- instrukcja obsługi
ProducentFNISRI
Model2D15P
KanałDwukanałowy
Częstotliwość próbkowania500 MSa/s
Szerokość pasma analogowego100 MHz
Głębokość pamięci10K, 100K, 1M
Impedancja wejściowa1 MΩ
Zakres skali czasu5 ns – 50 s
Czułość pionowa10 mV – 10 V/div
Maksymalne napięcie wejściowe800 V (sonda x10)
Tryb wyzwalaniaAutomatyczny, Normalny, Pojedynczy
Typ wyzwalaczaWznosząca, opadająca, obie krawędzie
Tryb wyświetlaniaPunktowy, wektorowy, temperatura barwowa
ZłączeAC/DC
Trwałośćmin / 2 s / 5 s / 10 s / 20 s / 50 s / ∞
Operacje matematyczneObsługiwane
Rejestracja przebieguObsługiwana
Eksport przebieguObsługiwany
Pomiar za pomocą kursoraObsługiwany
