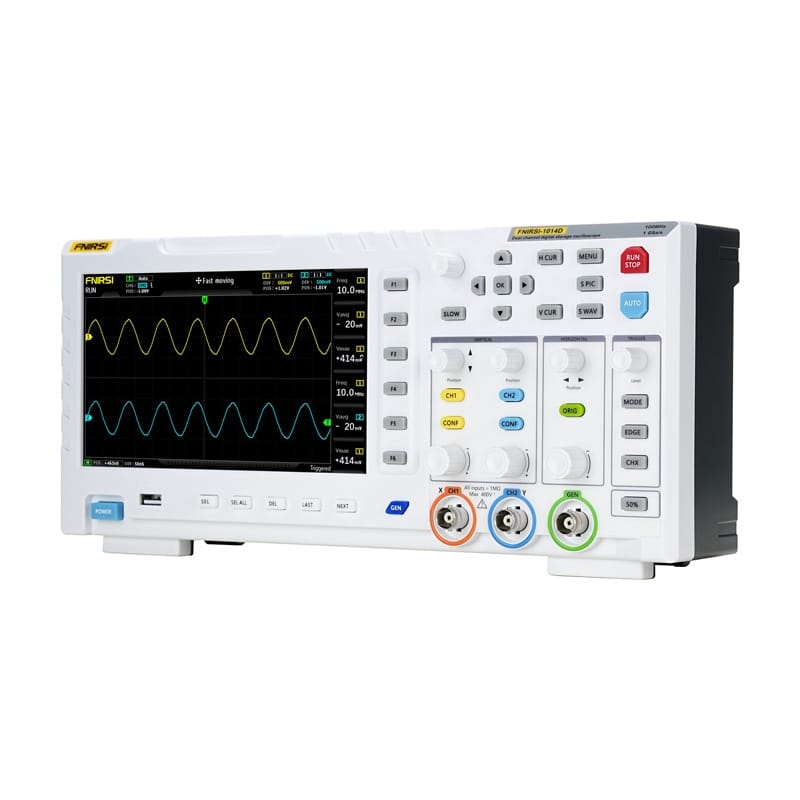

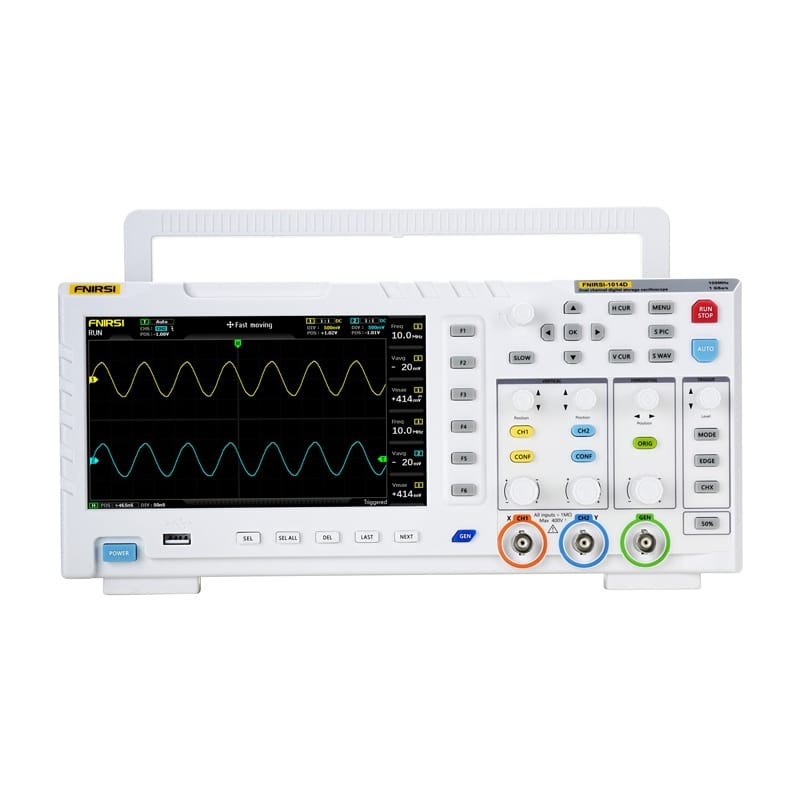

Oscyloskop 2w1 FNIRSI 1014D generator sygnału
FNIRSI 1014D to kompaktowy oscyloskop cyfrowy, przeznaczony dla serwisów elektronicznych, działów badawczo-rozwojowych, edukacji technicznej oraz hobbystów. Umożliwia jednoczesną analizę i generowanie sygnałów, co znacząco zwiększa zakres zastosowań podczas diagnozy układów, testowania prototypów czy nauki pracy z przebiegami. Urządzenie ma dwa kanały wejściowe o impedancji 1 MΩ i obsługuje szerokość pasma 100 MHz przy próbkowaniu 1GSa/s. Ekran LCD o przekątnej 7 cali i rozdzielczości 800×480 px ułatwia obsługę. Możliwy jest zapis autoanalizy, FFT, trybu X-Y oraz kursora. Do dyspozycji użytkownika oddano również pamięć wewnętrzną 1 GB z możliwością zapisu do 1000 przebiegów i 1000 zrzutów ekranu, a dane można łatwo eksportować do komputera przez USB.
Szybka analiza sygnałów
Wysoka częstotliwość próbkowania 1GSa/s oraz szerokość pasma 100 MHz umożliwiają szczegółową analizę sygnałów analogowych i cyfrowych. Dzięki temu urządzenie pozwala wychwycić nawet krótkotrwałe anomalie w przebiegu. Tryby wyzwalania obejmują Auto, Single oraz Normal, co pozwala na wychwycenie zarówno impulsów zakłóceniowych, jak i regularnych sygnałów analogowych, np. sinusoidalnych.
Wbudowany generator DDS
Zintegrowany generator sygnału DDS obsługuje 14 standardowych przebiegów (m.in. sinus, prostokąt, piła, trójkąt), z możliwością precyzyjnej regulacji częstotliwości co 1 Hz. Zastosowane rozwiązanie pozwala generować sygnały o dokładnych parametrach do testów i symulacji. Zakres częstotliwości wyjściowej sięga do 10 MHz (dla fali sinusoidalnej), co pozwala na testowanie szerokiego zakresu układów elektronicznych i sygnałowych.
Funkcja przechwytywania przebiegu
Funkcja „capture output” umożliwia zapis części lub całości rzeczywistego przebiegu z oscyloskopu jako wyjściowego sygnału generatora. Możliwość zapisania do 1000 niestandardowych sygnałów zwiększa elastyczność w testowaniu i analizie. To rozwiązanie wyróżnia FNIRSI 1014D spośród klasycznych generatorów arbitralnych, które opierają się wyłącznie na ręcznym ustawianiu sygnału.
Ochrona przed przepięciem
Zintegrowany moduł ochrony wysokiego napięcia pozwala bezpiecznie mierzyć sygnały o napięciu do 400V (z sondą x10), co zmniejsza ryzyko uszkodzenia urządzenia w czasie pomiarów w układach zasilanych sieciowo. Funkcja zabezpieczenia działa automatycznie, dzięki czemu przypadkowe użycie sondy bez przestawienia na 10x nie grozi uszkodzeniem sprzętu.
Wyświetlacz o wysokiej czytelności
Kolorowy ekran TFT 7” o rozdzielczości 800x480 pikseli zapewnia czytelne przedstawienie przebiegów. Tryb Auto oraz intuicyjny interfejs pozwalają szybko uzyskać obraz sygnału bez konieczności ręcznej regulacji. Dzięki inteligentnemu algorytmowi detekcji urządzenie automatycznie dostosowuje poziom wyzwalania nawet dla przebiegów z wieloma zboczami lub tzw. martwą strefą. Takie rozwiązanie pozwala zaoszczędzić czas i uniknąć błędów interpretacyjnych. Oscyloskop umożliwia zapis do 1000 zrzutów ekranu i 1000 przebiegów w pamięci wewnętrznej o pojemności 1 GB. Dane można przeglądać w formie miniaturek, co ułatwia szybki podgląd i selekcję. Interfejs pozwala na powiększanie, usuwanie oraz eksportowanie zapisów bez konieczności wychodzenia z trybu przeglądu.
Funkcje analizy sygnałów
Wbudowana funkcja FFT oraz tryb wyświetlania przebiegów X-Y pozwalają analizować składowe harmoniczne oraz porównywać amplitudy i przesunięcia fazowe dwóch sygnałów. To narzędzia przydatne w diagnostyce układów elektronicznych. Dodatkowo tryb ręcznego pomiaru kursorem umożliwia odczyt wartości szczytowej oraz częstotliwości bez potrzeby przeliczania skali, co zwiększa precyzję analizy nawet w zakłóconych przebiegach. Urządzenie wykorzystuje specjalny algorytm dekodowania sygnału z pokrętła, eliminujący problem błędnych odczytów spowodowanych utlenieniem lub zużyciem mechanizmu. Nawet przy uszkodzeniu enkodera oscyloskop działa poprawnie.
W zestawie:
- Oscyloskop 2w1 FNIRSI 1014D
- Sonda 100 MHz x2
- Ładowarka USB
- Instrukcja obsługi
ProducentFNIRSI
Model1014D
Kanały2
Rozmiar ekranu LCD7 cali
Rozdzielczość ekranu LCD800 × 480
Technologia wyświetlaczaLCD
Pasmo przenoszenia100 MHz
Częstotliwość próbkowania1 GSa/s
Najwyższe napięcie testowe1X: 40V, 10X: 400V
KursorPozycja XY Wyzwalanie Y
Tryb przetaczania (roll)Obsługiwany
Automatyczna kalibracjaObsługiwana
Zapis przebiegów1000 zdjęć + 1000 przebiegów
Zarządzanie przebiegamiObsługiwane
Dokładność napięciowa±5%
Czas narastania< 3 ns
Głębokość pamięci240 Kbit
Rezystancja wejściowa1 MΩ
Czułość50 mV ~ 500 V
Podstawa czasu50 s ~ 10 ns
Tryb wyzwalaniaSingle / Normal / Auto
Zbocze wyzwalaniaNarastające / opadające
SprzężenieAC / DC
Dokładność częstotliwości±0,01%
Parametry12 rodzajów
Generator14 rodzajów
Wyjście przechwytywaniaObsługiwane
RozszerzenieEksport USB
Zasilanie5V 2A / 3A / 4A
Wymiary310 × 145 × 70 mm
