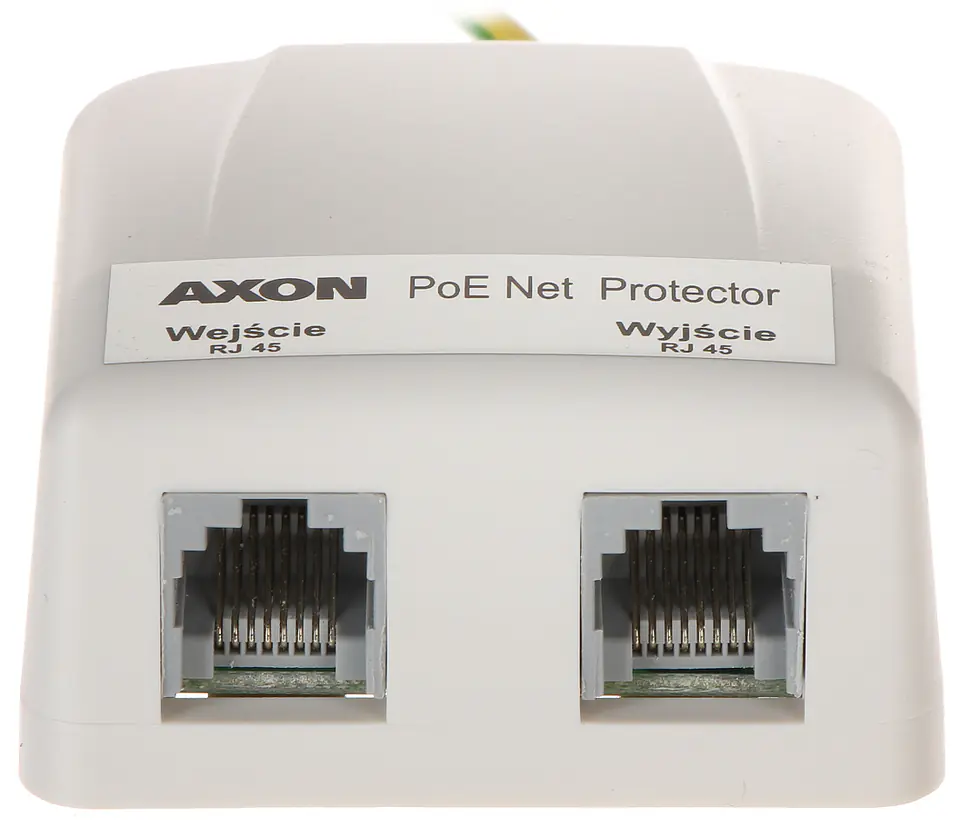

OGRANICZNIK PRZEPIĘĆ AXON-POE ETHERNET

29,87 €

Wysyłka z magazynu: ⁨H7⁩

Przewidywana wysyłka: Mon, Apr 28 - Wed, Apr 30

14 dni na zwrotBez podawania przyczyny

Dostępność:: duża ilość
Producent:: HSK ACAR
Kod produktu:: AXON-POE / 5904743330255

Specyfikacja

Chronione linie:	Tor sygnałowy ±#8211; pary 1-2, 3-6 : Tor zasilania ±#8211; linie 4, 5 i 7, 8
Dopuszczenie do obrotu w rp:	Tak
Gniazdo:	RJ45 (8P8C)
Gwarancja:	24 miesiące
Kraj pochodzenia:	Polska
Maksymalne napięcie zasilania:	56 V
Maksymalny prąd wyładowczy (linia-linia):	135 A (8/20µs)
Maksymalny prąd wyładowczy (linia-uziemienie):	135 A (8/20µs)
Maksymalny prąd wyładowczy zasilania (linia-uziemienie):	2.5 kA (8/20µs)
Napięcie maksymalne:	6 V
Napięcie maksymalne u<sub>c</sub>:	tor syg. :6V, tor zaś.: 56V
Napięcie ochrony linia-uziemienie:	1 kV
Napięcie znamionowe:	5 V
Napięcie znamionowe u<sub>n</sub>:	tor syg.:5V. tor zaś.: 50V
Nominalny prąd wyładowczy (linia-linia):	100 A (8/20µs)
Nominalny prąd wyładowczy (linia-uziemienie):	100 A (8/20µs)
Nominalny prąd wyładowczy zasilania (linia-linia):	80 A (8/20µs)
Nominalny prąd wyładowczy zasilania (linia-uziemienie):	1 kA (8/20µs)
Obudowa:	Tworzywo sztuczne
Pojemność:	< 30 pF
Poziom ochrony układu przeciwprzepięciowego (linia-linia):	40 V
Poziom ochrony układu przeciwprzepięciowego zasilania (linia-linia):	125 V
Poziom protekcji u<sub>p</sub> linia-linia:	tor syg.:±#8804;40V ±#8211; 1kV/±#181;s, C3. tor zaś.: ±#8804;95V ±#8211; 1kV/±#181;s, C3
Poziom protekcji u<sub>p</sub> linia-uziemienie:	tor syg.:±#8804;600V ±#8211; 1kV/±#181;s, C3, tor zaś.: ±#8804;1000V ±#8211; 1,2/50±#181;s, C2
Prąd nominalny zasilania:	400 mA
Prąd znamionowy obciążenia:	400mA
Producent:	HSK DATA Sp. z o.o.
Przewód:	uziemiający 0,3m
Symbol producenta:	W0031
Tor sygnałowy - linie 1, 2, 3, 6:	Tor sygnałowy - linie 1, 2, 3, 6:2
Tor zasilania - linie 4, 5 i 7, 8:	Tor zasilania - linie 4, 5 i 7, 8:
Typy gniazd:	RJ45 (8P8C)
Waga:	0.06 kg
Wymiary:	67 x 61 x 30 mm
Wymiary produktu:	66x60x30mm
Zgodność z normą:	PN-EN 61643-21
Znamionowe napięcie zasilania:	0 ... 50 V
Znamionowy prąd wyładowczy i<sub>n</sub> linia-linia:	tor syg.: 20A ±#8211; 10/1000±#181;s, C3, tor zas.:10A ±#8211; 10/1000±#181;s, C3
Znamionowy prąd wyładowczy i<sub>n</sub> linia-uziem.:	tor syg.:20A ±#8211; 10/1000±#181;s, C3, tor zaś.: 2kA ±#8211; 8/20±#181;s, C2

Ogranicznik przeznaczony do ochrony urządzeń dołączonych do sieci Ethernet 10/100 Mb/s z uwzględnieniem urządzeń zasilanych po PoE

Urządzenie zawiera w sobie 2 tory - tor przesyłania danych (linie 1-2, 3-6) oraz tor zasilania (linie 4-5, 7-8)Oba tory zabezpieczone są elementami przeciwprzepięciowymi, które odprowadzają ładunek do ziemi, a także chronią linie pomiędzy sobą w obrębie pary przewodówW celu zwiększenia obciążalności toru zasilania linia 4 jest zwarta z 5, a linia 7 z 8

Warunkiem poprawnej pracy AXON-POE jest podłączenie go do sprawnego uziemienia lub przewodu ochronnego PE
