Ogólne
kategoria6A
klasaEA (norma 500MHz) o rozszerzonej charakterystyce do 650 MHz / 10 Gb/s
ekrannie
rodzajbeznarzędziowy
Korpus
materiałPolikarbon wzmocniony elementami stalowymi, spełniający wymogi UL 94 V-0. Część tylna zbudowana jako niklowany odlew cynkowy.
Gniazdo
Trwałość wg norm> 750 cykli
Trwałość wg badań> 1000 cykli
materiał stykówfosforobrąz
powłoka styków50 μcalowa (1.27 µm) warstwa złota na 40 μcalowej warstwie niklu
siła docisku styków100 g na styk
siła rozłączania50N przez 60s
Złącze szczelinowe
sekwencja568A/B
materiał nożyfosforobrąz ze 100 μcalowa warstwą cyny
przyjmuje przewody drut/linka22-26AWG / gwarancja 20 cykli reterminacji
korpusplastik odporny na ogień, zgodny z UL 94 V-0
Płytka PCB
materiałlaminat FR4 o grubości 1,6 mm
Parametry elektryczne
maks. wartość prądu1,5 A
rezystancja izolacji500 MΩ @ 100 Vdc
odporność napięciowa1000 Vac RMS @60Hz przez 60s
rezystancja styków20 mΩ
rezystancja noży IDC2,5 mΩ
Zasilanie PoE
rodzajPoE++ (typ 3) IEEE 802.3bt 60W
Zakres temperatur
składowania-40oC do +70oC
pracy-10oC do +60oC
Wilgotność
maksymalnie93%

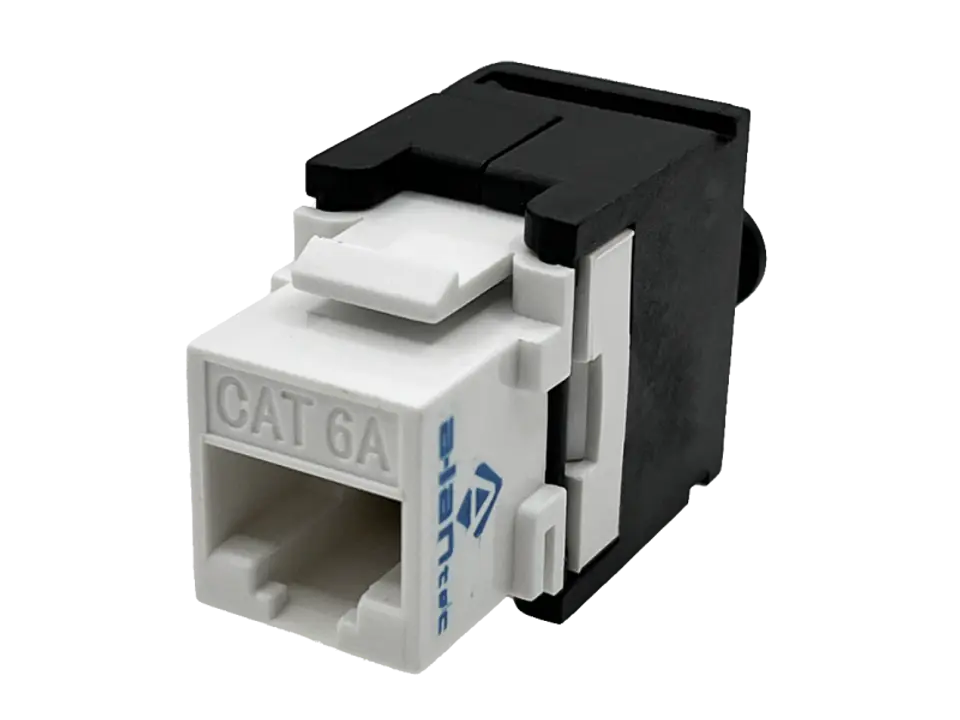

Beznarzędziowe, nieekranowane (UTP) gniazda transmisyjne typu keystone marki ALANTEC służą do budowy zarówno punktów abonenckich jak i pól krosowych w instalacjach wewnętrznych, poziomych i pionowych sieci teleinformatycznych, niezagrożonych oddziaływaniem zakłóceń elektromagnetycznych.Rozwiązanie beznarzędziowe pozwala na zmontowanie bez konieczności użycia specjalnych narzędzi, złącz całego toru transmisyjnego. Proces instalacyjny jest szybki i komfortowy (wg naszych doświadczeń zarobienie takich gniazd zajmuje 1/3 czasu standardowego wykonania opartego o system narzędziowy).Wedle upodobań instalatora gniazda można terminować metodą klasyczną, narzędziem. Nasze moduły terminuje się poprzez jeden ruch zamykający obudowę modułu na kablu, co powoduje zarobienie wszystkich 8 żył kabla jednocześnie na złączu IDC. Ta metoda gwarantuje zakończenie wszystkich żył kabla z tą samą siłą docisku. Dzięki zastosowaniu specjalnych, uniwersalnych mocowań można je montować w dowolnych elementach takich jak: puste panele krosowe, puszki naścienne, podłogowe itp. WAŻNA zaleta KONSTRUKCYJNA: wpięcie wtyków telefonicznych RJ11, RJ12 nie powoduje uszkodzenia gniazda, specjalna konstrukcja powoduje, że piny złącza nie ulegają odkształceniom.Rodzaj produktu » Moduł Beznarzędziowy
Typ Keystone Jack określający wymienny moduł/gniazdo RJ45, RJ12, RJ11. Wszechstronny i standardowy komponent używany głównie w systemach okablowania strukturalnego, telekomunikacji i CCTV. Jest to element toru transmisyjnego, który można łatwo zainstalować w panelach krosowych, gniazdach ściennych oraz innych rodzajach osprzętu montażowego. W rozwiązaniu beznarzędziowym (toolless) dzięki samozaciskowej konstrukcji, instalacja jest niezwykle prosta i nie wymaga użycia żadnych narzędzi, co znacząco przyspiesza proces montażu.
Ekranowanie » NIE - brak ekranu
Nieekranowany komponent sieciowy to doskonałe rozwiązanie dla standardowych instalacji, oferując solidną wydajność i łatwość montażu. Choć nie posiada metalowej osłony chroniącej przed zakłóceniami elektromagnetycznymi (EMI), sprawdza się znakomicie w środowiskach o niskim poziomie zakłóceń. Zgodny z normą ISO/IEC 11801, zapewnia niezawodną transmisję danych w typowych warunkach biurowych i domowych.
Konstrukcja minimalizuje zakłócenia i przesłuchy na akceptowalnym poziomie, co czyni go idealnym do mniej wymagających zastosowań. Nieekranowany komponent jest również łatwiejszy do zamontowania i mniej podatny na uszkodzenia mechaniczne z powodu braku dodatkowych warstw ochronnych, co upraszcza proces instalacji i konserwacji.
Produkt ten jest odpowiedni do standardowych instalacji, gdzie poziom zakłóceń elektromagnetycznych jest niski. Kompatybilny z wszystkimi rodzajami nieekranowanych kabli (U/UTP). Ze względu na brak ochrony EMI, nie zaleca się stosowania w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.
Kategoria » 6A
Produkt kategorii 6A (klasa EA, o rozszerzonej charakterystyce) przeznaczony do transmisji danych z prędkością do 10 000 Mbps (10 Gigabit Ethernet 10GBASE-T).
Może być stosowany w różnych typach sieci, takich jak LAN, WAN czy SAN, i jest przeznaczony do połączeń między urządzeniami sieciowymi, takimi jak routery, switche, kamery IP czy komputery. Odpowiedni jest również do przesyłu audio i video.
W celu zachowania deklarowanych parametrów, zgodnie z normą maksymalna długość odcinka przewodu (tor transmisyjny) nie powinna przekraczać 90m, przy założeniu że do zakończenia (modułu keystone bądź patch-panela) podłączy się dwa kable krosowe o długości nie większej niż 5m.
Produkty kategorii 6A są wstecznie kompatybilne z elementami niższych kategorii takimi jak patch-panele czy moduły keystone RJ45.
PoE » IEEE 802.3bt (PoE++ Typ 3)
Produkt zgodny z PoE++ (typ 3) IEEE 802.3bt 60W, zasilanie na 4 parach (4PPoE). Dopuszczalna odległość linii to 100m przy minimalnej kategorii 5e, jednak ze względu na aspekt temperaturowy zalecane są przewody min. kategorii 6.
Dzięki zastosowaniu tego standardu można zasilić urządzenia takie jak telefonia VoIP, punkty dostępu (access point) WiFi w standardzie 802.11n oraz 802.11ac, urządzenia biometrycznej kontroli dostępu, kamery CCTV, kamery z grzałką oraz kamery PTZ, urządzenia alarmowe, telefonię Video VoIP, infokioski oraz inne urządzenia zasilane do 51W.
Marka » ALANTEC
ALANTEC to marka należąca do firmy A-LAN Technologie, polskiego producenta systemów okablowania strukturalnego. A-LAN działając od 2001 roku, ugruntował sobie pozycję lidera, wprowadzając na rynek produkty najwyższej jakości, weryfikowane przez niezależne laboratoria, dając tym samym gwarancję trwałości i niezawodności. Firma rocznie wprowadza na rynek europejski kilkadziesiąt tysięcy kilometrów kabli teleinformatycznych, kilkaset tysięcy gniazd abonenckich oraz dziesiątki tysięcy komponentów towarzyszących, dając na te produkty wieloletnie gwarancje systemowe.
Certyfikat » Intertek ETL
Najwyższą jakość produktu poświadcza rygorystyczne badanie jakości prowadzone przez laboratorium INTERTEK (USA). Potwierdza on spełnienie wysokich standardów jakości oraz zgodności z normami branżowymi, m.in.: ISO/IEC 11801 (norma międzynarodowa, zgodna z wzorowaną na niej normą polską i europejską PN-EN 50173) oraz/lub ANSI/TIA-568 (norma stosowana na rynku amerykńskim). Badanie ETL INTERTEK jest badaniem wieloetapowym, obejmującym proces przepływu, producji i badania prób losowych gotowego produktu.
Kompatybilność » Gniazdo Keystone RJ45
Zweryfikuj kompatybilność Modułów Keystone RJ45 marek ALANTEC, Q-LANTEC oraz WireArte z najpopularniejszymi na rynku adaperami systemowymi. Odpowiednie dopasowanie modułów do osprzętu gwarantuje bezpieczeństwo oraz niezawodność instalacji. Tabela kompatybilności obrazuje, które moduły gniazd RJ45 produkcji A-LAN, pasują do osprzętu popularnych producentów systemów instalacyjnych.
TABELA DOPASOWANIA MODUŁÓW KEYSTONE
