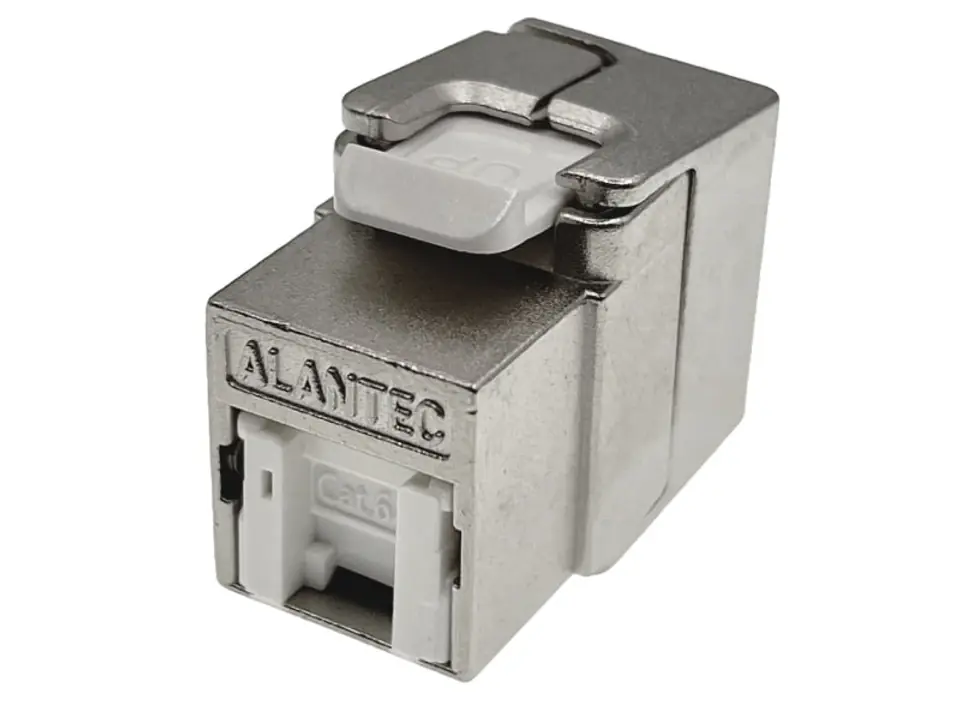

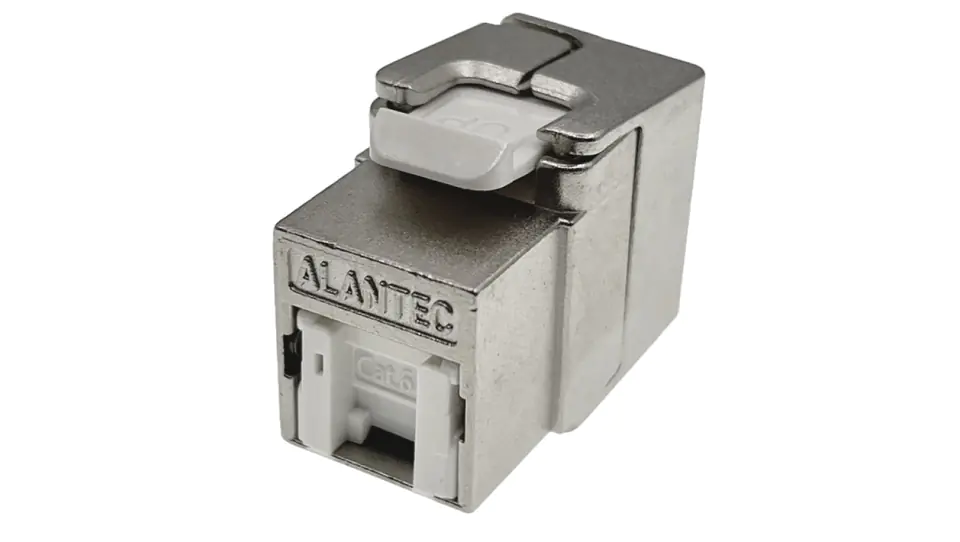

Beznarzędziowe, ekranowane (STP), wysokiej klasy moduły transmisyjne typu Keystone Jack, kategorii 6A (10Gb).
Przeznaczone do zabudowy gniazd abonenckich jak i pól krosowych w instalacjach wewnętrznych, sieci teleinformatycznych, w miejscach zagrożonych oddziaływaniem zakłóceń elektromagnetycznych.
Parametry transmisyjne zostały przetestowane w niezależnym labolatorium badawczym INTERTEK (USA), co zostało potwierdzone odpowiednim dokumentem.
Technologia beznarzędziowej terminacji gniazda pozwala na zmontowanie, bez konieczności użycia specjalnych narzędzi, całego toru transmisyjnego. Proces instalacyjny jest szybki i komfortowy (wg naszych doświadczeń zarobienie takich gniazd zajmuje 1/3 czasu standardowego wykonania opartego o system narzędziowy).

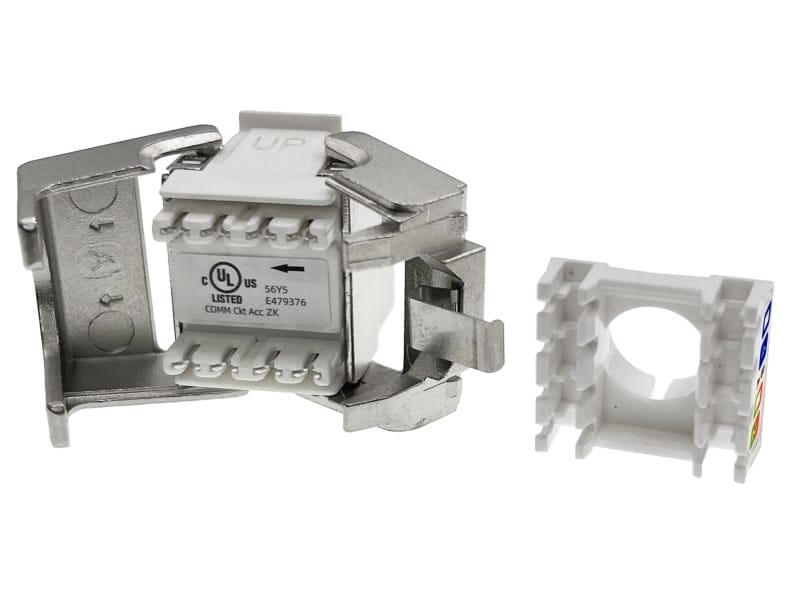

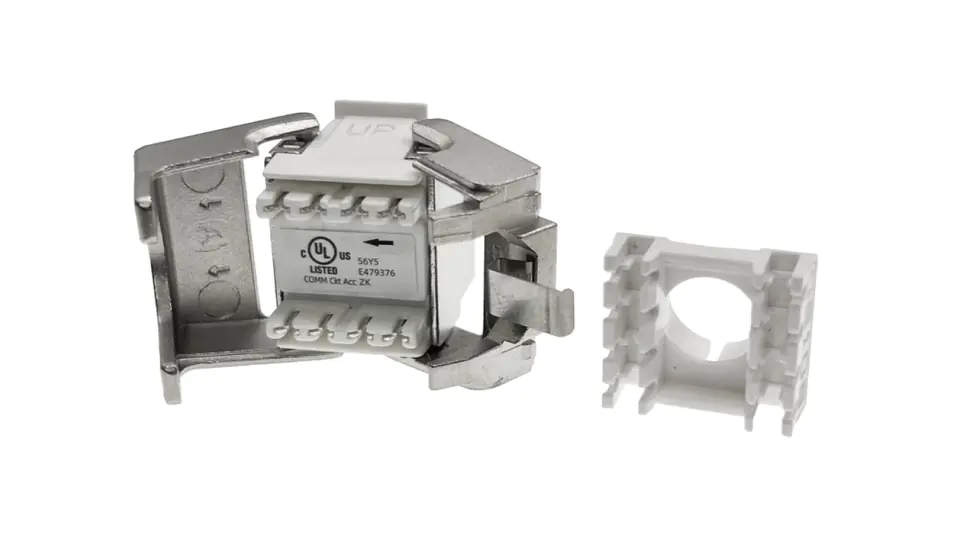

Bez użycia narzędza, moduły terminuje się poprzez jeden ruch zamykający obudowę modułu na kablu, co powoduje zarobienie wszystkich 8 żył kabla jednocześnie na złączu IDC. Ta metoda gwarantuje zakończenie wszystkich żył kabla z tą samą siłą docisku.
Wedle upodobań instalatora gniazda można terminować również narzędziem.
Dzięki zastosowaniu specjalnych, uniwersalnych mocowań można je montować w dowolnych elementach takich jak: puste panele krosowe, puszki naścienne, podłogowe itp.
WAŻNA zaleta KONSTRUKCYJNA: wpięcie wtyków telefonicznych RJ11, RJ12 nie powoduje uszkodzenia gniazda, specjalna konstrukcja powoduje, że piny złącza nie ulegają odkształceniom. Moduł dodatkowo wyposażony w zintegrowaną (chowaną wewnątrz po wpięciu wtyku) osłonę przeciwkurzową.
Rodzaj gwarancji
- 25 letnia gwarancja systemowa
| Ogólne | Ogólne2 |
|---|---|
| kategoria | 6 |
| klasa | E (norma 250MHz) o rozszerzonej charakterystyce do 475 MHz / 1 Gb/s |
| ekran | tak |
| rodzaj | beznarzędziowy (jednakże do terminacji modułu zaleca się zastosowanie dedykowanego noża LSA NI004) |
| Korpus | Korpus2 |
|---|---|
| materiał | Odlew cynkowy, spełniający wymogi EMC zgodnie z EN 55022 |
| Gniazdo | Gniazdo2 |
|---|---|
| Trwałość wg norm | > 750 cykli |
| Trwałość wg badań | > 1000 cykli |
| materiał styków | fosforobrąz |
| powłoka styków | 50 μcalowa warstwa złota na 40 μcalowej warstwie niklu |
| siła docisku styków | 100 g na styk |
| siła rozłączania | 50N przez 60s |
| Złącze szczelinowe | Złącze szczelinowe2 |
|---|---|
| sekwencja | 568A/B |
| materiał noży | fosforobrąz ze 100 μcalowa warstwą cyny |
| przyjmuje przewody | 22-24AWG |
| korpus | plastik odporny na ogień, zgodny z UL 94 V-0 |
| Płytka PCB | Płytka PCB2 |
|---|---|
| materiał | laminat FR4 o grubości 1,6 mm |
| Parametry elektryczne | Parametry elektryczne2 |
|---|---|
| maks. wartość prądu | 1,5 A |
| rezystancja izolacji | 500 MΩ @ 100 Vdc |
| odporność napięciowa | 1000 Vac RMS @60Hz przez 60s |
| rezystancja styków | 20 mΩ |
| rezystancja noży IDC | 2,5 mΩ |
| Zasilanie PoE | Zasilanie PoE2 |
|---|---|
| rodzaj | PoE+ / 802.3 at typ 2 |
| Zakres temperatur | Zakres temperatur2 |
|---|---|
| składowania | -40oC do +70oC |
| pracy | -10oC do +60oC |
| Wilgotność | Wilgotność2 |
|---|---|
| maksymalnie | 93% |
