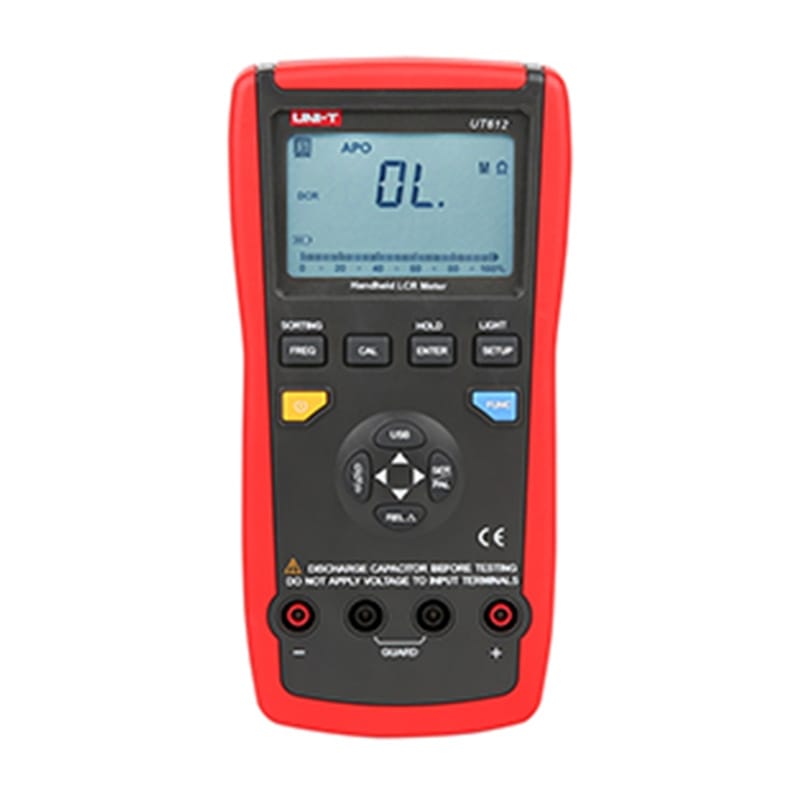

Miernik Uni-T LCR UT612
Miernik Uni-T UT612 LCR Meter to zaawansowane narzędzie pomiarowe przeznaczone do dokładnego badania indukcyjności, pojemności i rezystancji w szerokim zakresie – od 20 µH do 2000 H, 200 pF do 20 mF oraz 20 Ω do 200 MΩ. Urządzenie pracuje na pięciu częstotliwościach testowych (100 Hz, 120 Hz, 1 kHz, 10 kHz i 100 kHz), oferując tryby pomiaru szeregowego i równoległego oraz obsługę parametrów takich jak L, C, R, DCR, Q, D, θ i ESR. Dzięki wysokiej dokładności, funkcji automatycznego rozpoznawania elementów LCR oraz interfejsowi USB z możliwością zapisu do 60 000 wyników, model UT612 sprawdza się zarówno na liniach produkcyjnych, przy kontroli komponentów, jak i w serwisie elektroniki.
Precyzyjne pomiary w szerokim zakresie
UT612 pozwala na bardzo dokładne pomiary dzięki niskim błędom pomiarowym i rozdzielczości sięgającej 0,001 dla parametrów D/Q. Szeroki zakres wartości sprawia, że jedno urządzenie wystarcza do pracy z różnymi typami komponentów – od drobnych elementów SMD po większe układy. W praktyce oznacza to mniej przełączania sprzętu i większą wygodę podczas pracy.
Rozbudowane funkcje pomiarowe
Miernik oferuje nie tylko podstawowe pomiary LCR, ale także bardziej zaawansowane opcje, takie jak pomiar współczynnika jakości, strat czy kąta fazowego. Funkcja porównawcza oraz pomiar odchylenia pomagają szybko ocenić, czy dany element mieści się w założonych tolerancjach, co przyspiesza kontrolę jakości i diagnostykę.
Wygodna obsługa i czytelny wyświetlacz
Duży ekran LCD z podświetleniem oraz analogowy bargraf zapewniają dobrą widoczność wyników w różnych warunkach. Funkcje takie jak Data Hold czy tryb względny ułatwiają analizę wyników, a automatyczny zakres i szybkie rozpoznawanie komponentów skracają czas potrzebny na wykonanie pomiaru.
Łatwa archiwizacja i komunikacja z PC
Dzięki interfejsowi USB możliwe jest podłączenie miernika do komputera i zapis nawet 60 000 wyników pomiarów. To rozwiązanie sprawdza się szczególnie tam, gdzie ważna jest dokumentacja i analiza danych w dłuższym czasie.
Praktyczne rozwiązania w codziennym użytkowaniu
Automatyczne wyłączanie pomaga oszczędzać baterię, a wskaźnik niskiego poziomu zasilania (≤6,8 V) pozwala uniknąć niespodziewanego przerwania pracy. Urządzenie można zasilać zarówno baterią 9V, jak i przez USB, co daje większą elastyczność. W zestawie znajdują się między innymi zacisk do elementów SMD, przewód USB i oprogramowanie, dzięki czemu miernik jest gotowy do użycia od razu po wyjęciu z pudełka.
W zestawie
- Bateria
- Zacisk pomiarowy SMD
- Przewód USB
- Gniazdo wielofunkcyjne
- Instrukcja obsługi
ProducentUni-T
ModelUT612
Indukcyjność20 µH ~ 2000 H (±0,5% + 5)
Pojemność200 pF ~ 20 mF (±0,5% + 5)
Rezystancja20 Ω ~ 200 MΩ (±0,3% + 5)
Obsługiwane parametryL, C, R, DCR, Q, D, θ, ESR
Częstotliwości testowe100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
Napięcie testowe0,6 Vrms
WyświetlaczLCD (40 × 63 mm)
Liczba zliczeń20000
D/Q liczba zliczeń2000
Rozdzielczość D/Q0,001
ZasilanieBateria 9V (6F22) lub zasilanie przez USB
Wymiary96 × 193 × 47 mm
Waga374 g
