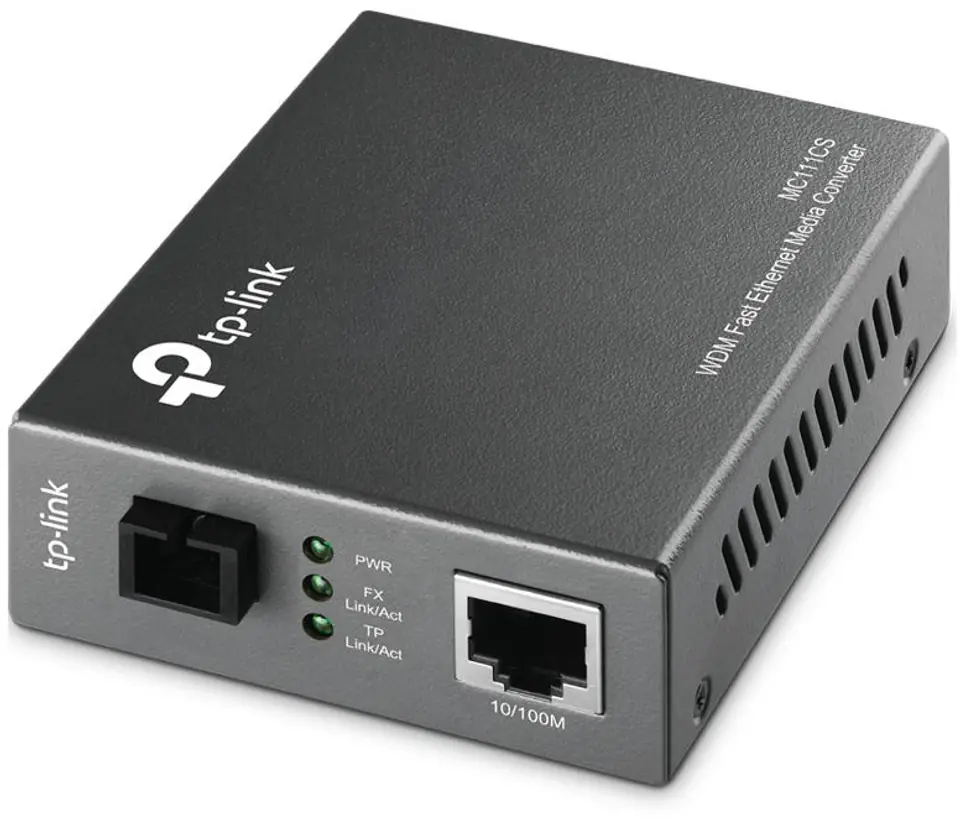

MEDIA KONWERTER TP-LINK MC111CS

MEDIA KONWERTER I MODUŁ

Standardy i protokołyIEEE 802.3, IEEE 802.3u, IEEE 802.3x

Podstawowe funkcjeTechnologia WDMTryb pracy pełnego i pół dupleksu na porcie FXKontrola przepływu danych w trybie pełnego dupleksu (standard IEEE 802.3x)Kontrola przepływu danych w trybie pół dupleksu (Backpressure)Funkcje Link Fault Passthrough oraz Far End Fault minimalizują straty sygnału spowodowane błędami połączeńZwiększenie zasięgu transmisji światłowodowej do 20km

Porty1 port SC/UPC 100M1 port RJ45 100M (Auto MDI/MDIX)

Długość fali1550nm Tx/1310nm Rx

WDM TX1550nm

WDM RX1310nm

Kabel sieciowy 10BASE-TKabel UTP kat. 3, 4 lub 5 (do 100m)Kabel STP EIA/TIA-568 100Ω (do 100m)

Kabel sieciowy 100BASE-TKabel UTP kat. 5, lub 5e (do 100m)Kabel STP EIA/TIA-568 100Ω (do 100m)

Kabel sieciowy 100BASE-FXŚwiatłowód jednomodowy

Wskaźniki diodPWR, FDX/Col, Link/Act, SPD

Wymiary (S×G×W)94,5*73,0*27,0 mm (3,7*2,9*1,1 cali)

ZasilanieZasilacz zewnętrzny

Maksymalny pobór mocy2,49W

CertyfikatyFCC, CE, RoHS

Środowisko pracyDopuszczalna temperatura pracy: 0℃~40℃ (32℉~104℉)Dopuszczalna temperatura przechowywania: -40℃~70℃ (-40℉~158℉)Dopuszczalna wilgotność powietrza: 10%~90%, niekondensującaDopuszczalna wilgotność przechowywania: 5%~90%, niekondensująca

MEDIA KONWERTER TP-LINK MC111CS

NAJWAŻNIEJSZE CECHY

• Automatyczna negocjacja szybkości połączenia (10/100Mb/s) oraz automatyczne krosowanie przyłączy na porcie TX
• Przełączanie trybów pełnego i pół dupleksu dla portu FX
• Funkcje Link Fault Passthrough oraz Far End Fault minimalizują straty sygnału wynikające z błędów połączeń
• Wsparcie technologii WDM umożliwiającej przesyłanie oraz odbieranie danych na pojedynczym włóknie światłowodu
• Zwiększenie zasięgu transmisji światłowodowej do 20-60km
• Diody LED informują o aktywności ruchu w sieci
• Zasilacz zewnętrzny

ZASTOSOWANIE PRODUKTU

Media konwerter MMC111CS umożliwia zamianę sygnału optycznego 100BASE-FX na sygnał 100Base-TX przewodzony kablem miedzianym i w odwrotnym kierunku. Dzięki wykorzystaniu technologii WDM urządzenie zarówno wysyła jak i odbiera dane na jednym włóknie światłowodowym. Pozwala to zaoszczędzić połowę kosztów przeznaczonych na okablowanie. Pracując zgodnie ze standardami IEEE 802.3u 10/100Base-TX oraz 100Base-FX konwerter wykorzystuje jednomodowy światłowód ze złączami SC. Zgodnie ze specyfikacją długofalowej transmisji optycznej LX zapewnia szybką prędkość przewodowej transmisji danych. Urządzenie wysyła sygnały o długości fali 1550nm, a odbiera o długości fali 1310nm. W związku z tym, urządzenie do którego podłączony jest konwerter musi wysyłać sygnały o długości fali 1310nm, natomiast odbierać o długości fali 1550nm. Przykładowym urządzeniem TP-LINK współpracującym z konwerterem MC111CS jest konwerter MC112CS.

Konwerter MC111CS może pracować jako urządzenie wolnostojące, lub być montowane w szafie 19' TP-LINK. Posiada funkcję automatycznego krosowania (Auto MDI/MDI-X).
