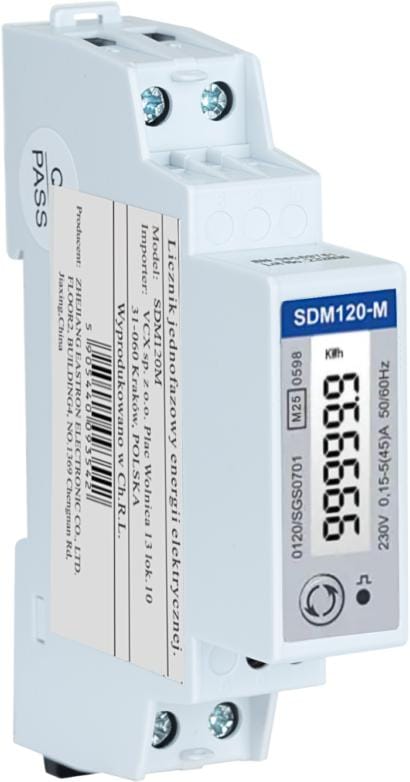

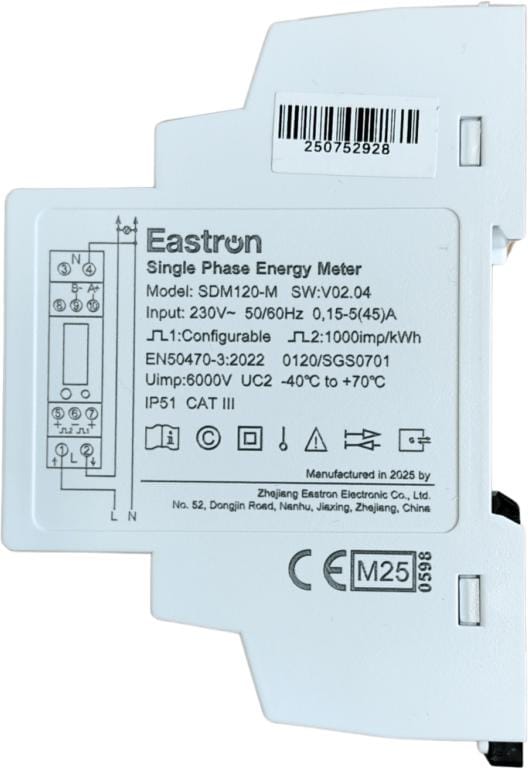

Licznik energii jednofazowy z Modbus dwukierunkowy VCX SDM120M (MID)
Model: SDM 120 MPrzeznaczenie
SDM120M (MID) to nowoczesny, jednofazowy licznik energii elektrycznej przeznaczony do montażu na szynie DIN, z dwukierunkowym pomiarem energii oraz komunikacją RS485 Modbus RTU. Doskonale sprawdza się w pomiarze zużycia energii elektrycznej, monitoringu parametrów sieci oraz zdalnym odczycie danych w instalacjach domowych i przemysłowych.
Główne cechy:
- Pomiar energii czynnej i biernej oraz podstawowych parametrów sieciowych (prąd, napięcie, moc, współczynnik mocy, częstotliwość)
- Dwukierunkowy pomiar energii: import i eksport
- Komunikacja RS485 Modbus RTU zapewnia integrację z systemami zarządzania energią
- Dwa wyjścia impulsowe do rejestracji energii
- Podświetlany wyświetlacz LCD ułatwia odczyt danych
- Bezpośrednie podłączenie do sieci – maksymalne obciążenie 45A bez przekładników prądowych
- Montaż na szynie DIN 35mm
- Certyfikat MID
Dane techniczne:
- Napięcie znamionowe: 230V AC
- Zakres napięcia: 176 – 276V AC
- Prąd wejściowy: 0,15 – 5(45)A
- Maksymalne obciążenie: 45A
- Częstotliwość: 50/60Hz
- Wyjścia impulsowe: 1000/100/10/1 imp/kWh/kVArh (konfigurowalne) oraz 1000 imp/kWh (niekonfigurowalne)
- Zasilanie pomocnicze: 100 – 277V AC; ≤0,04A; Odporność: napięcie przemienne 4kV/1min, impulsowe 6kVWarunki pracy: -40℃ do +70℃; wilgotność 0-95% bez kondensacjiWymiary: 18 × 118 × 64 mm (DIN 43880)Stopień ochrony: IP51 (panel przedni)Materiał obudowy: UL94V-0 (samogasnący)Montaż: na szynie DIN
Zastosowanie:
- Monitoring energii pobieranej i oddawanej do sieci,
- Kontrola parametrów pracy instalacji jednofazowych,
- Integracja z systemami automatyki budynkowej dzięki komunikacji Modbus.
