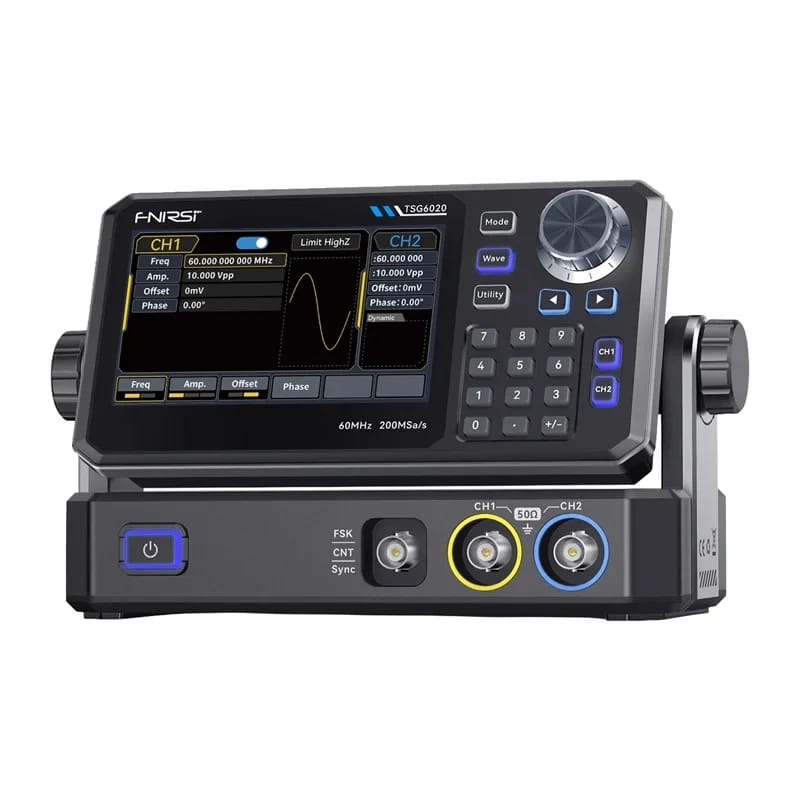

Generator funkcyjny FNIRSI TSG6020
Precyzyjne generowanie sygnałów, szerokie możliwości konfiguracji oraz zaawansowane funkcje pomiarowe sprawiają, że FNIRSI TSG6020 doskonale sprawdzi się zarówno w laboratoriach, jak i podczas prac serwisowych czy projektowania układów elektronicznych. Dwukanałowa konstrukcja, częstotliwość wyjściowa do 60 mHz oraz próbkowanie 200 MSa/s z 14-bitową rozdzielczością gwarantują wierne odwzorowanie przebiegów i wysoką dokładność działania. Generator obsługuje wiele rodzajów modulacji, umożliwia tworzenie własnych przebiegów arbitralnych oraz oferuje funkcję przemiatania częstotliwości i wbudowany licznik częstotliwości. Intuicyjny ekran dotykowy, szybki dostęp do zapisanych ustawień i solidna konstrukcja sprawiają, że urządzenie zapewnia wygodę obsługi nawet podczas intensywnej, wielogodzinnej pracy.
Wysoka jakość generowanych sygnałów

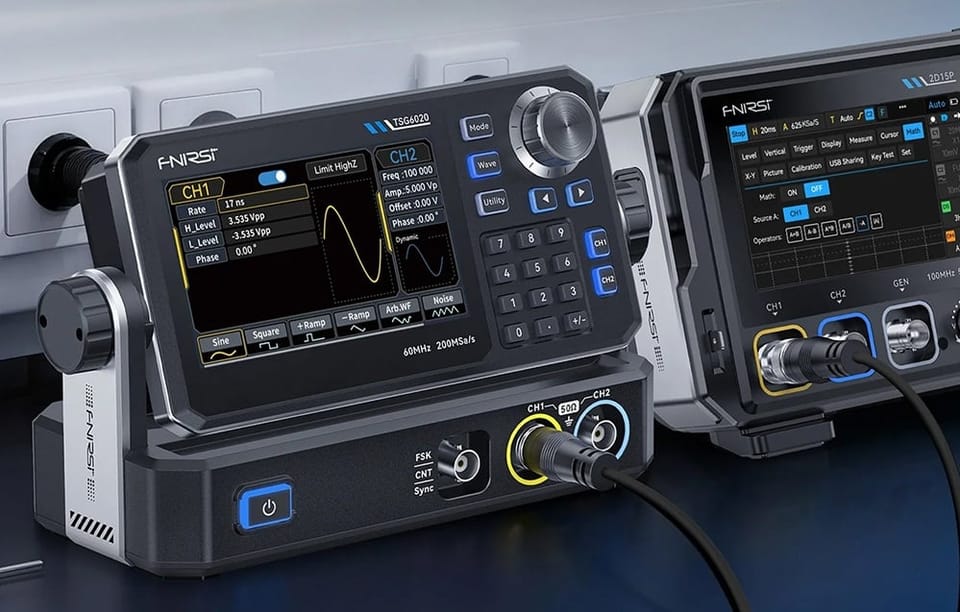

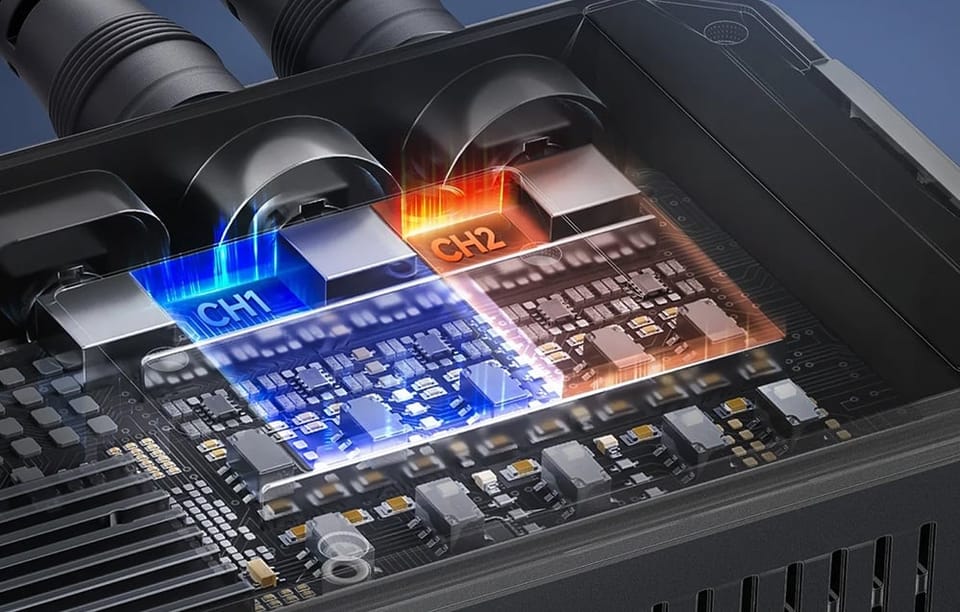

FNIRSI TSG6020 został wyposażony w dwa niezależne kanały wyjściowe, dzięki czemu pozwala jednocześnie generować dwa różne sygnały i wygodnie prowadzić bardziej zaawansowane testy oraz analizy. Generator oferuje częstotliwość wyjściową sięgającą 60 mHz, a dzięki próbkowaniu z szybkością 200 MSa/s oraz 14-bitowej rozdzielczości pionowej zapewnia bardzo wierne odwzorowanie przebiegów przy zachowaniu minimalnych zniekształceń. Zakres napięcia wyjściowego został dostosowany do różnych konfiguracji obciążenia – od 2 mVpp do 20 Vpp przy wysokiej impedancji dla częstotliwości poniżej 10 mHz, od 2 mVpp do 10 Vpp powyżej 10 mHz, a także od 1 mVpp do 10 Vpp oraz od 1 mVpp do 5 Vpp przy obciążeniu 50 Ω. Taka elastyczność pozwala wykorzystać urządzenie w wielu wymagających zastosowaniach laboratoryjnych i projektowych.
Standardowe przebiegi i zaawansowane modulacje
Generator obsługuje wszystkie najczęściej wykorzystywane przebiegi, takie jak sinusoidalny, prostokątny, piłokształtny, impulsowy, szum, a także sygnał stały DC. Oprócz gotowych przebiegów umożliwia odtwarzanie własnych przebiegów arbitralnych metodą punkt po punkcie, dzięki czemu zachowywane są wszystkie szczegóły przebiegu. Technologia VeriPoint wykorzystuje częstotliwość próbkowania od 1 µSa/s do 200 MSa/s oraz bardzo niski jitter poniżej 200 ps, gwarantując precyzyjne odwzorowanie nawet najbardziej złożonych kształtów sygnału. Urządzenie oferuje również obsługę sześciu typów modulacji (AM, FM, PM, FSK, ASK oraz PSK) dzięki czemu sprawdzi się podczas testowania układów komunikacji cyfrowej oraz systemów radiowych.
Jeszcze większa precyzja

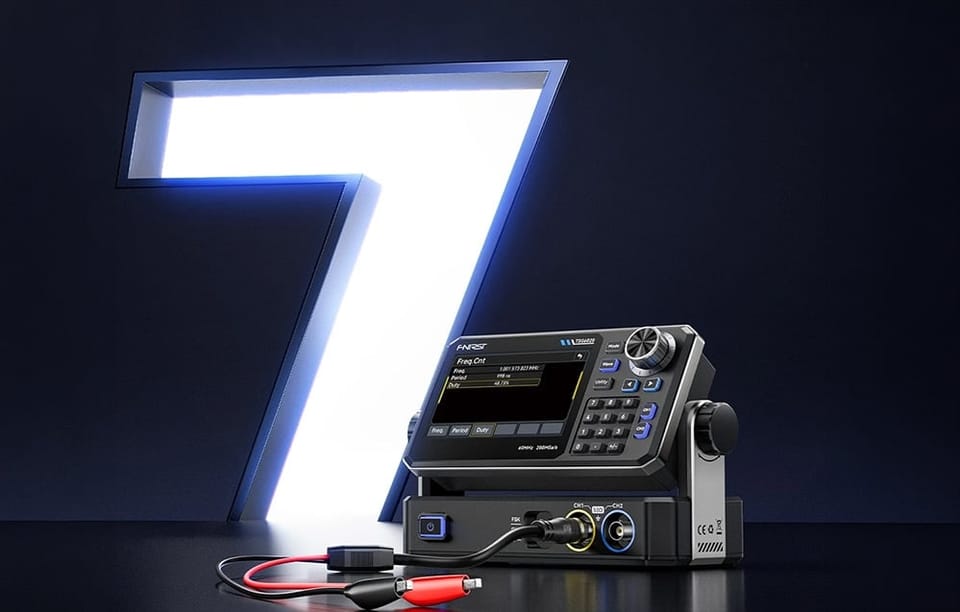

Zastosowana technologia ZeroSurge znacząco ogranicza przeregulowanie sygnałów prostokątnych, impulsowych oraz piłokształtnych. Przeregulowanie nie przekracza 1%, a czasy narastania i opadania wynoszą maksymalnie 13,5 ns, co przekłada się na ostre zbocza i bardzo wysoką dokładność generowanych przebiegów. Generator wyposażono również w siedmiocyfrowy licznik częstotliwości, który mierzy częstotliwość, okres oraz współczynnik wypełnienia sygnałów poziomu TTL w zakresie od 100 mHz do 100 mHz z dokładnością ±51 ppm. Wysoką jakość sygnału potwierdzają także parametry obejmujące niski poziom szumów fazowych wynoszący maksymalnie -125 dBc/Hz przy 10 mHz (offset 10 kHz) oraz zniekształcenia harmoniczne poniżej -40 dBc w zakresie od 30 do 60 mHz.
Przemiatanie częstotliwości i wygodna obsługa

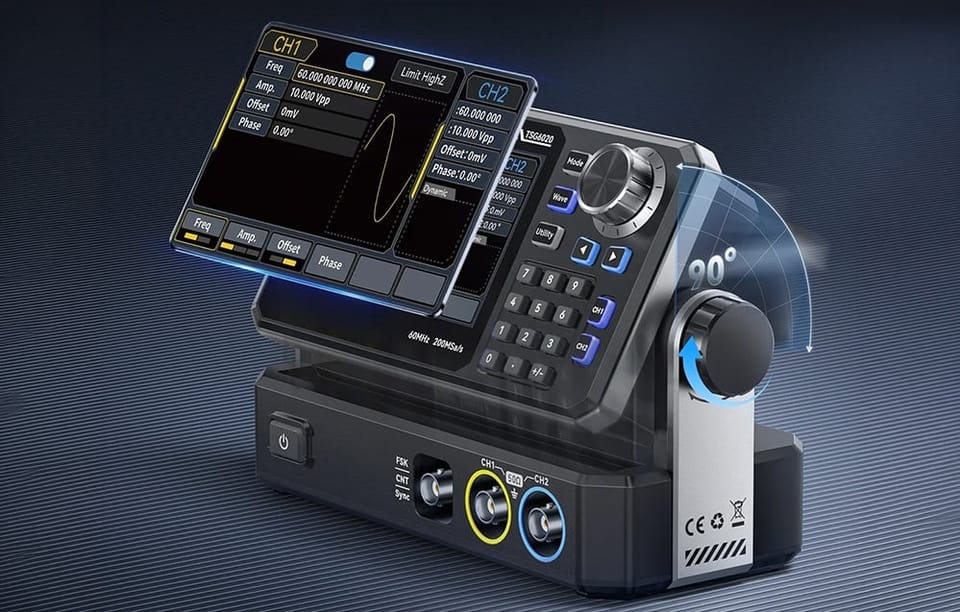

FNIRSI TSG6020 oferuje funkcję przemiatania częstotliwości w trybie liniowym oraz logarytmicznym. Czas przemiatania można regulować od 1 ms do 500 s z dokładnością ±0,1%, co ułatwia między innymi analizę charakterystyki filtrów i badanie odpowiedzi różnych układów elektronicznych. Obsługę urządzenia usprawnia kolorowy ekran dotykowy TFT-LCD o przekątnej 4,3 cala współpracujący z klasycznymi przyciskami fizycznymi. Na ekranie w czasie rzeczywistym wyświetlany jest podgląd generowanego przebiegu oraz najważniejsze parametry pracy, co pozwala szybko kontrolować ustawienia i wprowadzać niezbędne zmiany.
Stabilna praca nawet podczas długotrwałych testów
Generator został zaprojektowany z myślą o niezawodnym działaniu podczas intensywnej eksploatacji. Za skuteczne odprowadzanie ciepła odpowiada aluminiowy radiator wspomagany cichym wentylatorem, który utrzymuje odpowiednią temperaturę podzespołów nawet podczas wielogodzinnej pracy. Konstrukcja obejmuje także zabezpieczenia kanałów wyjściowych, izolację oraz ochronę uziemienia, a wyjście synchronizacji zgodne z poziomami TTL zwiększa możliwości integracji z innymi urządzeniami pomiarowymi. Nieulotna pamięć pozwala zapisać do 24 własnych przebiegów arbitralnych, które można błyskawicznie przywołać bez konieczności ponownej konfiguracji. Generator obsługuje ponadto wiele trybów pracy, w tym generowanie ciągłe, wyzwalane (gated), modulację oraz przemiatanie, zapewniając dużą swobodę podczas tworzenia nawet złożonych stanowisk testowych.
W zestawie
- generator funkcyjny

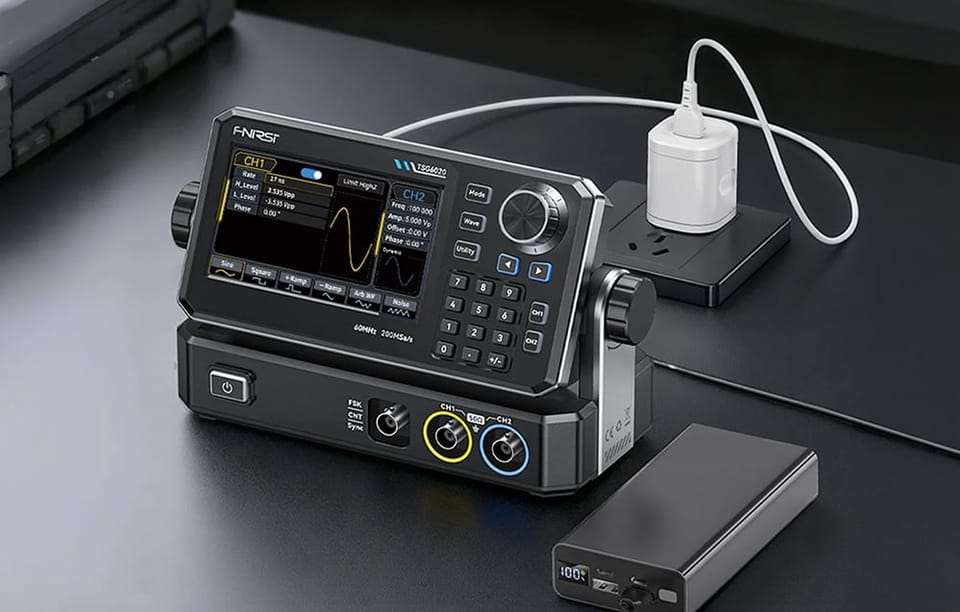

- adapter ładowania
- kabel ładowania Type-C
- kabel danych
- przewód pomiarowy
- zaciski krokodylkowe
- instrukcja obsługi
ProducentFNIRSI
ModelTSG6020
Maksymalna częstotliwość wyjściowa 60 mHz
Częstotliwość próbkowania 200 MSa/s
Rozdzielczość w pionie 14 bitów
Kanały2
Maksymalna amplituda wyjściowa 20 Vpp (10 mHz)
Częstotliwość fali sinusoidalnej 1µHz~60MHz
Częstotliwość fali prostokątnej 1µHz~24MHz
Częstotliwość fali impulsowej 1µHz~24MHz
Rodzaje modulacji AM, FM, PM, FSK, ASK, PSK
Tryby przemiatania Przesuw liniowy, przesuw logarytmiczny
Wbudowany licznik częstotliwości 7-cyfrowy
Ekran wyświetlacza4.3” TFT LCD, 480 x 272
