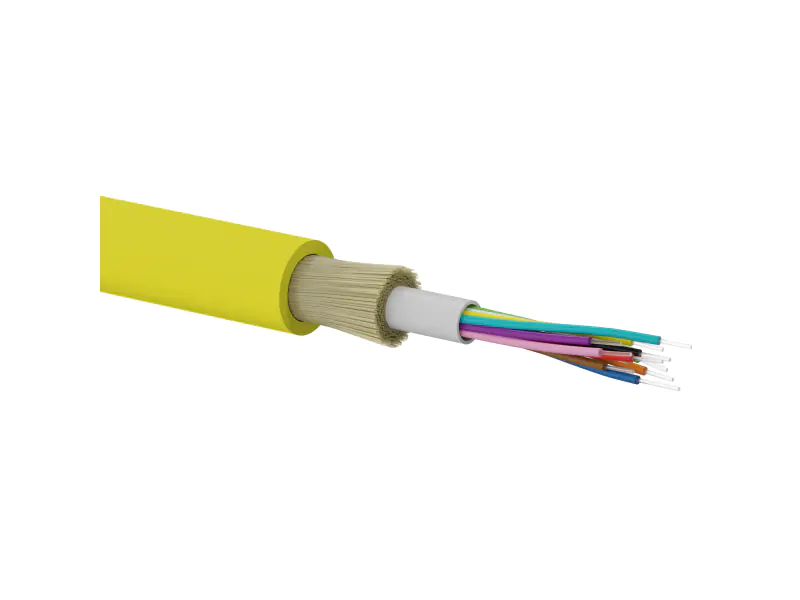

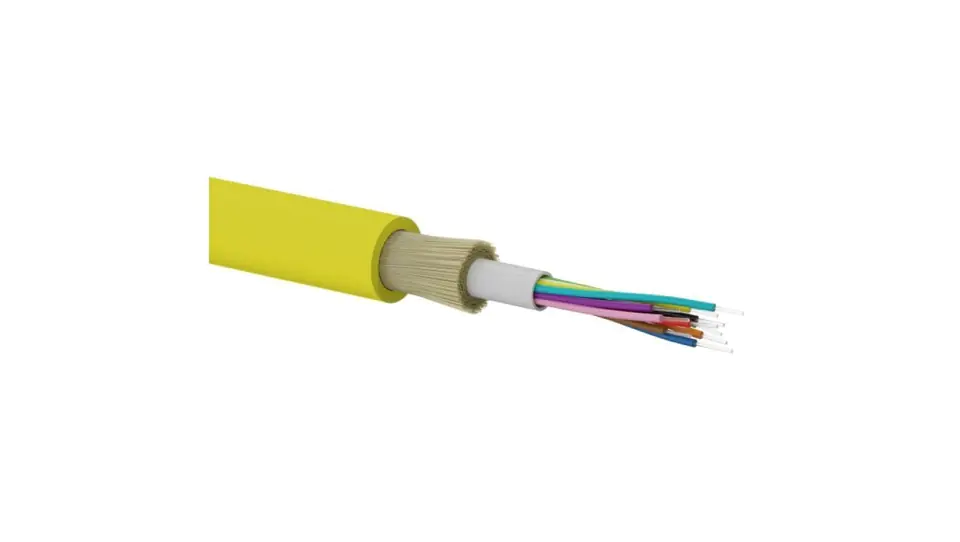

Specjalistyczny kabel optyczny dedykowany do rozwiązań mieszkaniowych FTTH, budynków użyteczności publicznej i przemysłowych FTTx. Uniwersalna, wewnętrzno-zewnętrzna konstrukcja kabla umożliwia prowadzenie linii transmisyjnych bez zakłoceń, zarówno w budynkach jak i na zewnątrz bez potrzeby stosowania rozwiązań pośrednich (muf, spawów itp.).
Zasosowano włókna jednomodowe o małym promieniu gięcia typu G.657.A2 (trzykrotnie mniejszym promieniu gięcia w porównaniu do włókien typu G.652.D z zachowaną pełną kompatybilnością). Ze względu na łatwość instalacji kable wykorzystuje się z reguły w sieciach lokalnych FTTH- Fiber To The Home, FTTD - Fiber To The Desk oraz kampusowych ale nie ma przeciwskazań stosowania w sieciach rozległych.
Włókna zostały zabezpieczone przed wilgocią przez zastosowanie pęczniejącego materiału pochłaniającego wilgoć co poprawia komfort instalacji w porównianiu z ośrodkiem wypełnionym żelem, całość chroniona antygryzoniowo włóknami szklanymi.
Powłoka trudnopalna B2ca przebadana i zgodna z rozporządzeniem CPR 305/2011, spełniająca wymogi rygorystycznych norm bezpieczeństwa (szpitale), oraz idealnie nadająca się do stosowania w budynkach o wysokich wymogach z zakresu bezpieczeństwa (budynki użytkowe i biura) co zostało potwierdzone odpowiednim certyfikatem jakości.

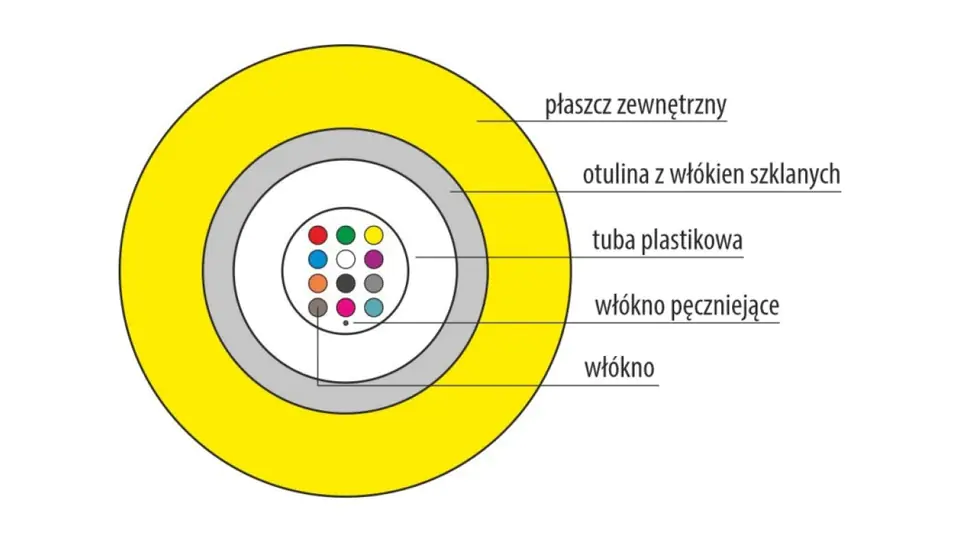

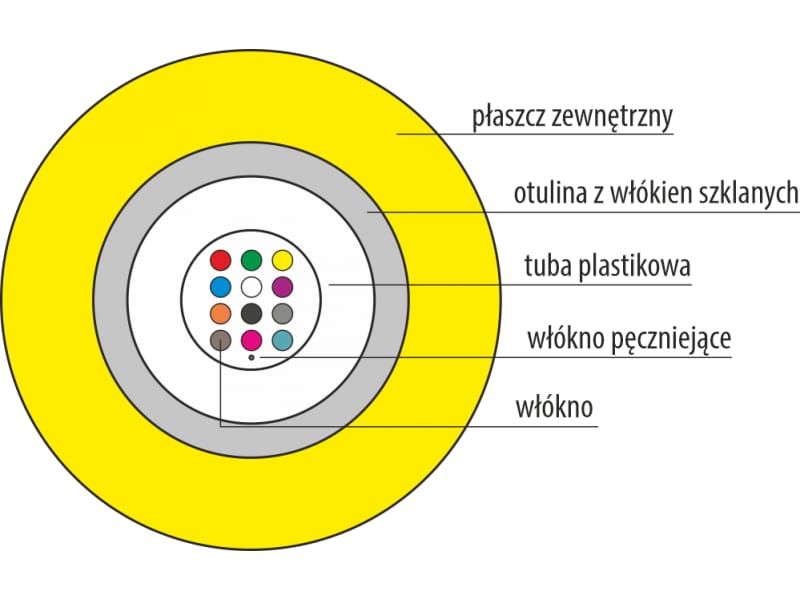

PRZEKRÓJ KABLA
| WŁAŚCIWOŚCI FIZYCZNE | WŁAŚCIWOŚCI FIZYCZNE2 |
|---|---|
| Średnica zewnętrzna | 5,5 mm* (tolerancja średnicy zewnętrznej kabla +/- 5%) |
| Waga | 4 włókna: 40 kg |
| Maks. siła ciągnienia (statyczna) | 1000 N |
| Rodzaj włókna | G.657.A2 |
| Maks. siła ciągnienia (dynamiczna) | 2000 N |
| Odporność na zgniatanie (max.) | 200 N/cm |
| Min. promień zgięcia podczas instalacji | R = 45 mm |
| Odporność na wodę | odporny na wzdłużną penetrację wody poprzez zastosowanie pęczniejącego materiału |
| Euroklasa odporności ogniowej CPR | B2ca |
| BUDOWA | BUDOWA2 |
|---|---|
| Elementy wytrzymałościowe | otulina z włókien szklanych |
| Powłoka zewnętrzna | LSOH - bezhalogenowa, odporna na UV, grubość 1,3mm, kolor żółty, nadruk informacyjny czarny, licznik długości co 1m |
| Kolor włókien | 1. Czerwony, 2. Zielony, 3. Żółty, 4. Niebieski |
| TEMPERATURA | TEMPERATURA2 |
|---|---|
| Składowania | od -40°C do +70°C |
| Instalacji | od -5°C do +60°C |
| Pracy | od -40°C do +70°C |
| PARAMETRY WŁÓKIEN OPTYCZNYCH | PARAMETRY WŁÓKIEN OPTYCZNYCH2 |
|---|---|
| Tłumienność dla długości fali w paśmie 1310 nm–1625 nm | 1310 nm - ≤ 0.33 dB/km1383nm - ≤ 0.31 dB/km1550nm - ≤ 0.19 dB/km1625nm - ≤ 0.22 dB/km |
| Tłumienność w paśmie 1383 ± 3 nm | ≤ 0.31 dB/km |
| Długość fali zerowej dyspersji chromatycznej λ0 | 1302nm ≤ λ0 ≤ 1322nm |
| Współczynnik dyspersji chromatycznej D | ≤ 0.090 ps/(nm2⋅km) |
| Nominalna średnica pola modu (dla λ = 1310 nm) | 9.20 µm |
| Długość fali odcięcia dla włókna w kablu | ≤ 1260 nm |
| Tłumienność 100 zwojów o średnicy 60 mm dla długości fali 1625 nm | ≤ 0.05 dB |
