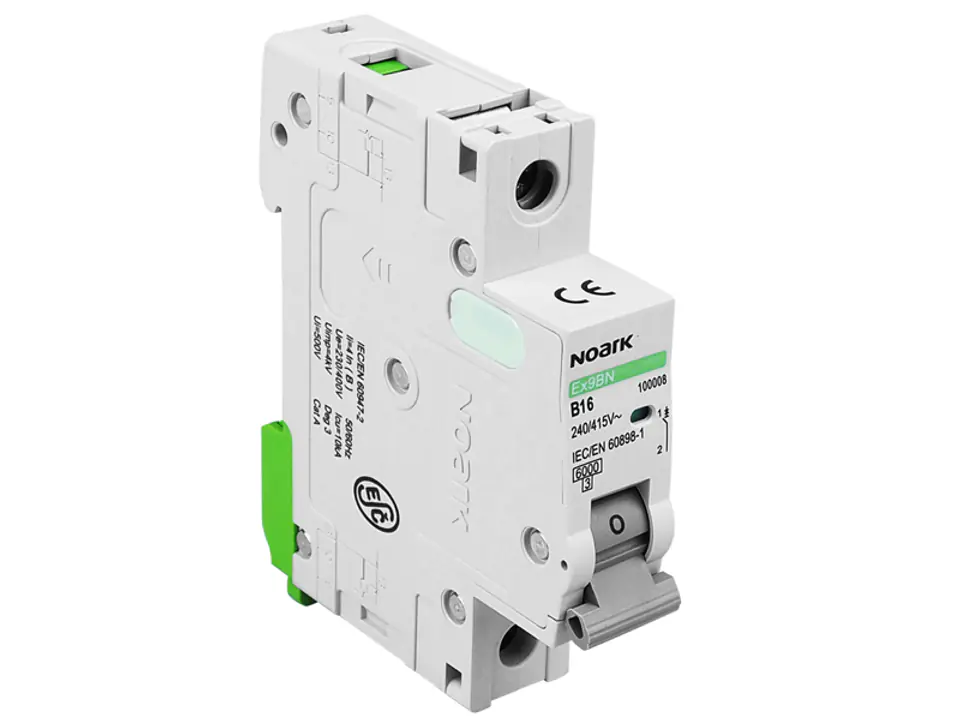

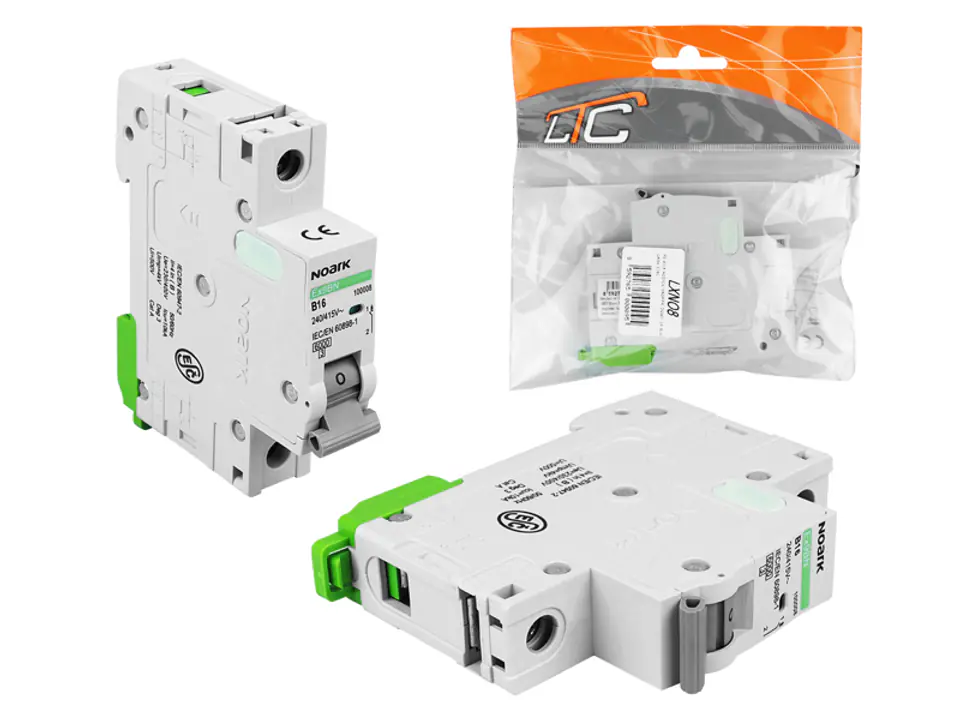

Circuit breaker 1P, B, 16 A, NOARK, S191.
Circuit breakers can be combined with a wide range of accessories, including auxiliary contacts, actuation auxiliary contacts, rise, undervoltage and overvoltage triggers or residual current blocks.
It is possible to create a variety of combinations of accessories. These combinations are limited only by the total number, not the type of accessories – all the elements fit together. Up to three auxiliary contact units or actuation auxiliary contacts and up to two trigger units can be mounted.
| Marka | Noark |
|---|---|
| Model | Ex9BN |
| Napięcie znamionowe łączeniowe | DC 48 V (na biegun) |
| Minimalne napięcie | AC/DC 12 V |
| Częstotliwość | 50/60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa | 6 kA |
| Prąd znamionowy | 16 A |
| Charakterystyka wyzwalania | B |
| Napięcie znamionowe udarowe wytrzymywane | 6 kV |
| Napięcie znamionowe izolacji | 690 V AC |
| Trwałość mechaniczna | 20 000 łączeń |
| Trwałość elektryczna | 10 000 łączeń |
| Klasa ograniczenia energii | 3 |
| Maksymalne dobezpieczenie bezpiecznikiem | max. 125 A gG |
| Kierunek zasilania | Dowolny (z góry lub z dołu) |
| Szerokość | 18 mm (na biegun) |
| Wysokość | 83 mm (89 mm z uchwytem na listwę) |
| Wysokość czoła | 45 mm |
| Montaż | Na szynie standardowej TH-35 mm |
| Stopień ochrony | IP20 |
| Zaciski | Szynowe i windowe |
| Waga | 0,12 kg (na biegun) |
