Single Mode (SM) 9/125 μm cables are characterized by high transmission parameters and low dispersion, and thus very low signal loss. They are used in the transmission of signals to distant distances
distances: extensive telecommunications, backbone, CATV, access, campus, WAN, FTTx networks. Optical fibers remain protected against moisture and reinforced with anti-rodent aramid fibers.
In the cable, the optical fibers remain protected against moisture thanks to the use of an intumescent moisture-absorbing material and protected by anti-rodent glass fibers.
Flame retardant B2ca coating tested and compliant with CPR 305/2011, meeting the requirements of stringent safety standards (hospitals), and ideally suited for use in buildings with high safety requirements (commercial buildings and offices). What has been confirmed by an appropriate quality certificate.

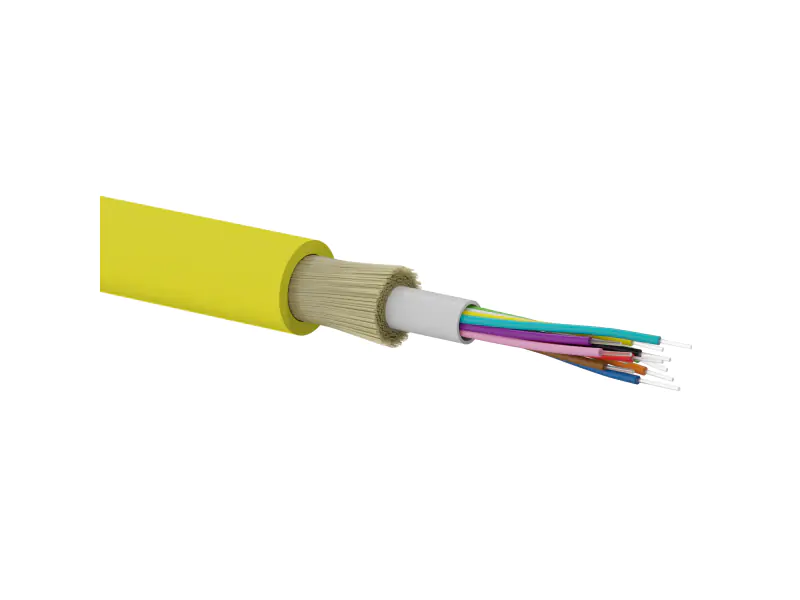

CABLE CROSS SECTION
| WŁAŚCIWOŚCI FIZYCZNE | WŁAŚCIWOŚCI FIZYCZNE2 |
|---|---|
| Średnica zewnętrzna | 6,5 mm* (tolerancja średnicy zewnętrznej kabla +/- 5%) |
| Waga | 24 włókien: 55 kg |
| Maks. siła ciągnienia (statyczna) | 1000 N |
| Rodzaj włókna | G652D |
| Maks. siła ciągnienia (dynamiczna) | 2000 N |
| Odporność na zgniatanie (max.) | 200 N/cm |
| Min. promień zgięcia podczas instalacji | R = 50 mm |
| Odporność na wodę | odporny na wzdłużną penetrację wody poprzez zastosowanie pęczniejącego materiału |
| Euroklasa CPR | B2ca |
| BUDOWA | BUDOWA2 |
|---|---|
| Elementy wytrzymałościowe | otulina z włókien szklanych |
| Powłoka zewnętrzna | LSOH - bezhalogenowa, odporna na UV, grubość 1,3mm, kolor żółty, nadruk informacyjny biały, licznik długości co 1m |
| Kolor włókien | 1. Czerwony, 2. Zielony, 3. Żółty, 4. Niebieski, 5. Biały, 6. Fioletowy, 7. Pomarańczowy, 8. Czarny, 9. Szary, 10. Brązowy, 11. Różowy, 12. Turkusowy |
| TEMPERATURA | TEMPERATURA2 |
|---|---|
| Składowania | od -40°C do +70°C |
| Instalacji | od -5°C do +60°C |
| Pracy | od -40°C do +70°C |
| PARAMETRY WŁÓKIEN OPTYCZNYCH | PARAMETRY WŁÓKIEN OPTYCZNYCH2 |
|---|---|
| Tłumienność dla długości fali w paśmie 1310 nm–1625 nm | 1310 nm - ≤ 0.33 dB/km1383nm - ≤ 0.31 dB/km1550nm - ≤ 0.19 dB/km1625nm - ≤ 0.22 dB/km |
| Tłumienność w paśmie 1383 ± 3 nm | ≤ 0.31 dB/km |
| Długość fali zerowej dyspersji chromatycznej λ0 | 1302nm ≤ λ0 ≤ 1322nm |
| Współczynnik dyspersji chromatycznej D | ≤ 0.090 ps/(nm2⋅km) |
| Nominalna średnica pola modu (dla λ = 1310 nm) | 9.20 µm |
| Długość fali odcięcia dla włókna w kablu | ≤ 1260 nm |
| Tłumienność 100 zwojów o średnicy 60 mm dla długości fali 1625 nm | ≤ 0.05 dB |
