Kable typu linka przeznaczone są do produkcji kabli krosowych - połączeniowych (ang. patch cord).
| BUDOWA I PARAMETRY ELEKTRYCZNE | BUDOWA I PARAMETRY ELEKTRYCZNE2 |
|---|---|
| Kategoria | 5e |
| Klasa | D (100MHz) |
| Przekrój AWG | 4x2x26/7AWG |
| Żyły | miedziane wielodrutowe 4x2x26/7AWG |
| Izolacja | polietylenowa |
| Klasyfikacja ogniowa CPR (Euroklasa) | Fca |

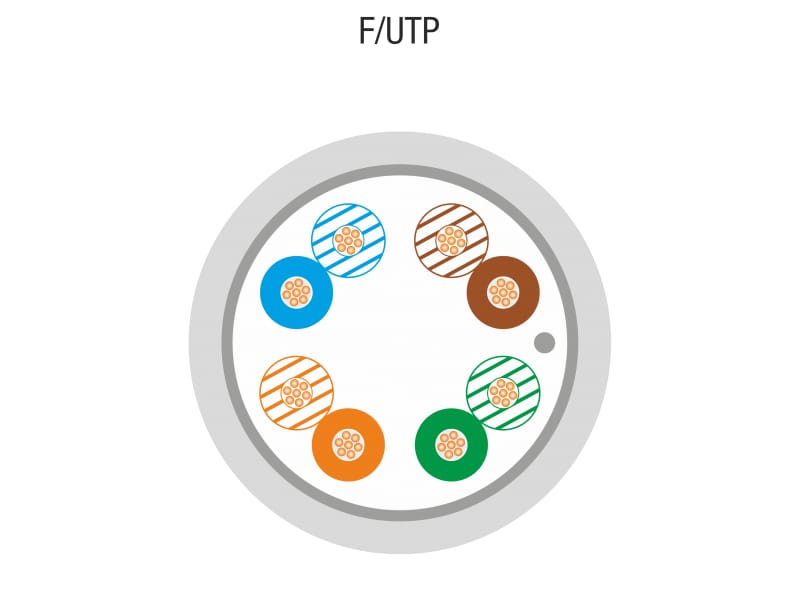

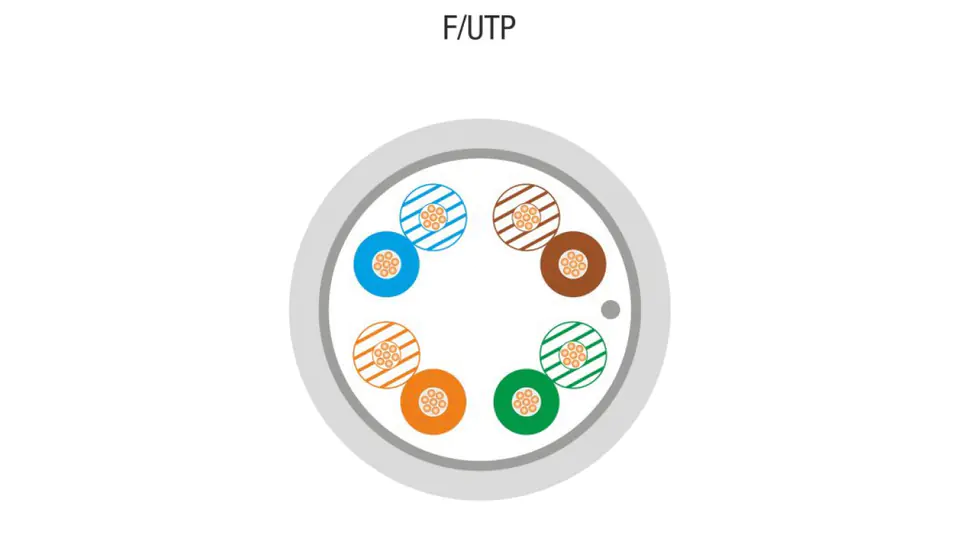

| Ośrodek | 4 pary skręcone owinięte folią poliestrową |
| Ekran | folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm |
| Powłoka | poliwinyl o podwyższonym indeksie tlenowym (FRPVC) |
| PoE | brak |
| Kolor | jasnoszary |
| WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC | WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC2 |
|---|---|
| Pętla oporu prądu stałego | ≤ 95 Ω /km |
| Opór zmienny | ≤ 2% |
| Opór izolacyjny (500V) | ≥ 5000 MΩ *km |
| Opór bierny pojemnościowy przy 800 Hz | nom. 48 nF/km |
| Zmienny bierny opór pojemnościowy | ≤ 1500 pF/km |
| Charakterystyczny opór pozorny (1-100MHz) | (100 ± 15) Ω |
| Nominalna prędkość rozprzestrzeniania się (NVP) | 69% |
| Opóźnione rozprzestrzenianie się | Nominalnie ≤ 535 ns/100m |
| Kąt opóźnienia | Nominalnie ≤ 20 ns/100m |
| Tester instalacji prądu stałego, 1 min. (rdzeń) | 1000 V |
| WŁAŚCIWOŚCI MECHANICZNE | WŁAŚCIWOŚCI MECHANICZNE2 |
|---|---|
| Promień zgięcia | 4 x ø zew. |
| Max. siła ciągnienia | 80 N |
| Zakres temp. podczas użycia | -30°C do + 50°C |
| Zakres temp. podczas instalacji | 0°C do + 50°C |
| Średnica zew. | 5,0 mm |
| Masa kg/km | 50kg |

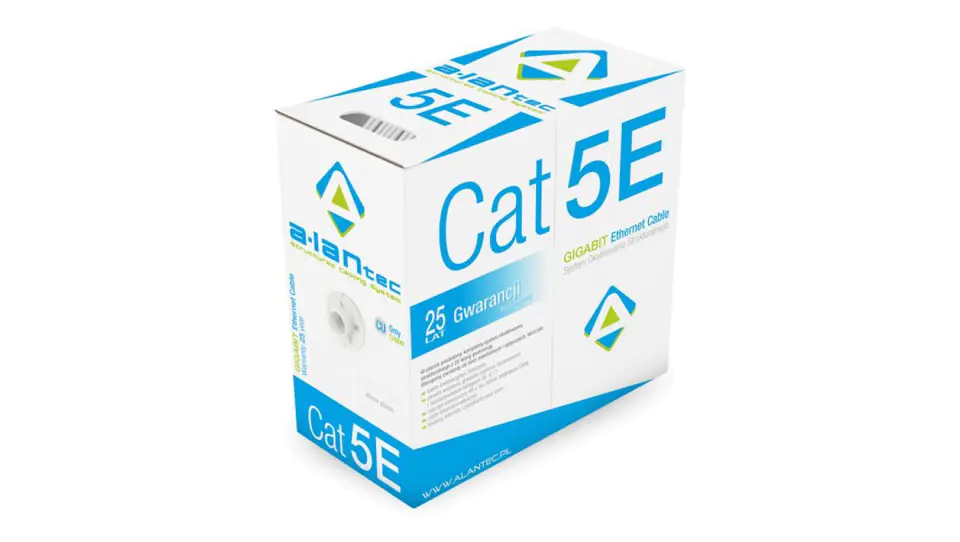

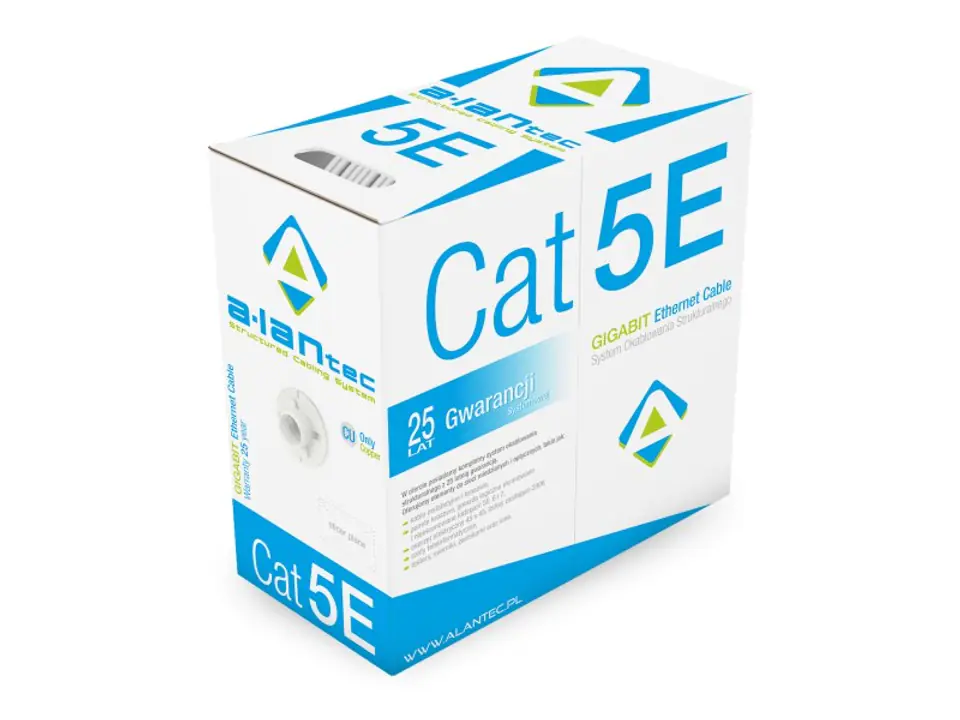

| Pakowanie | karton (305m) |
