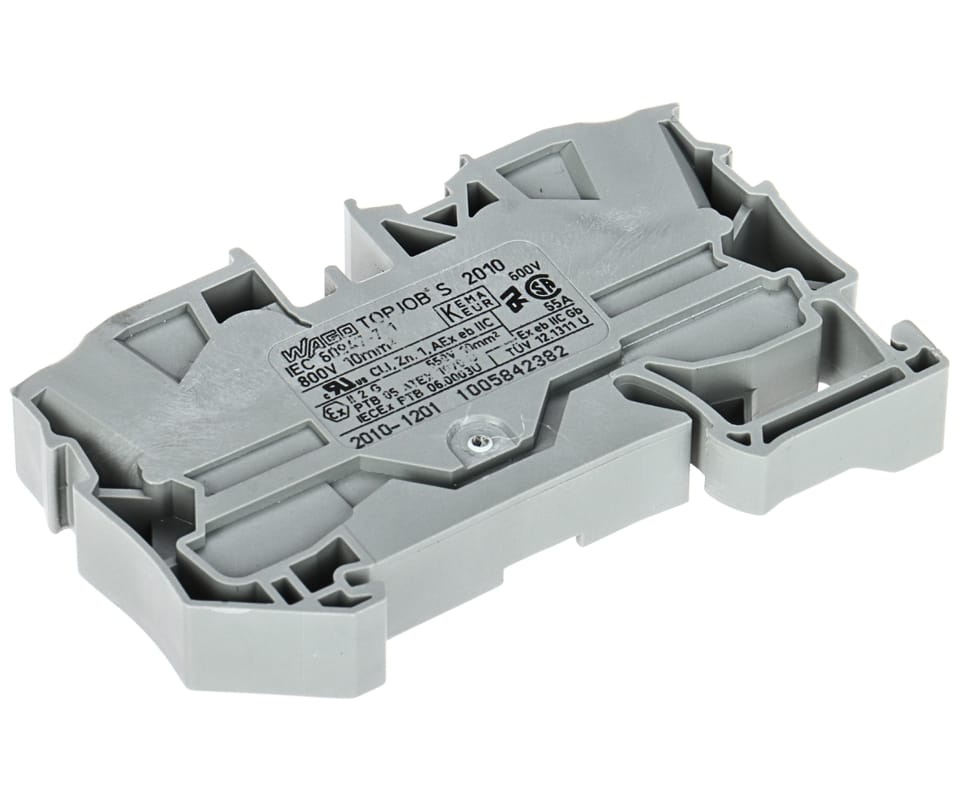

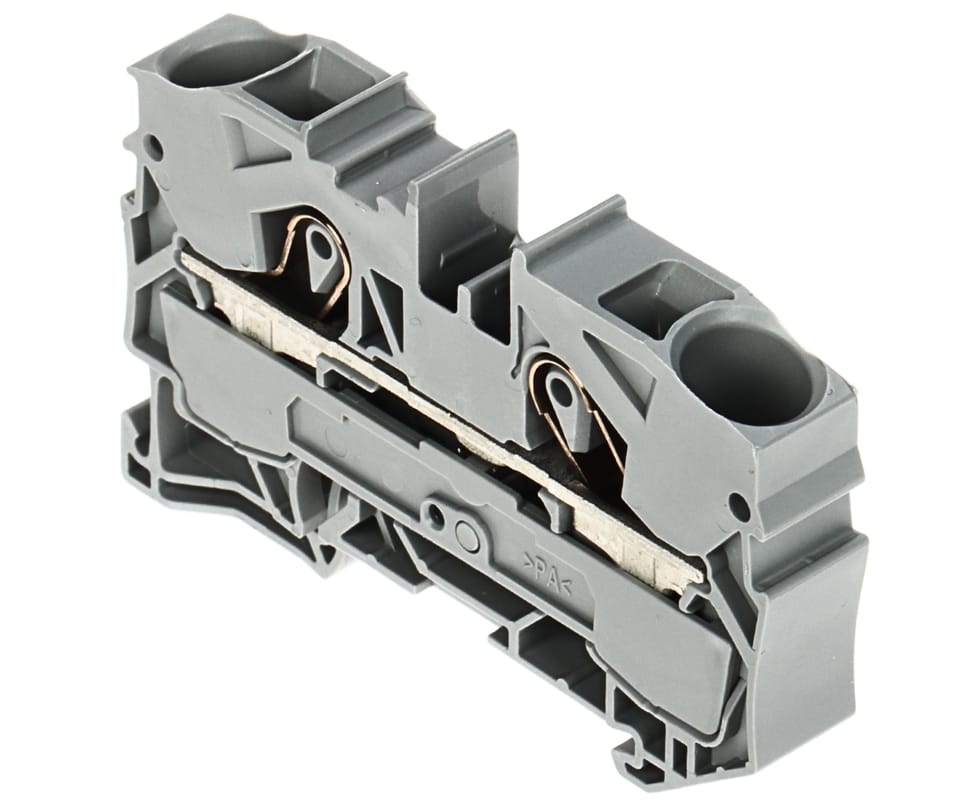

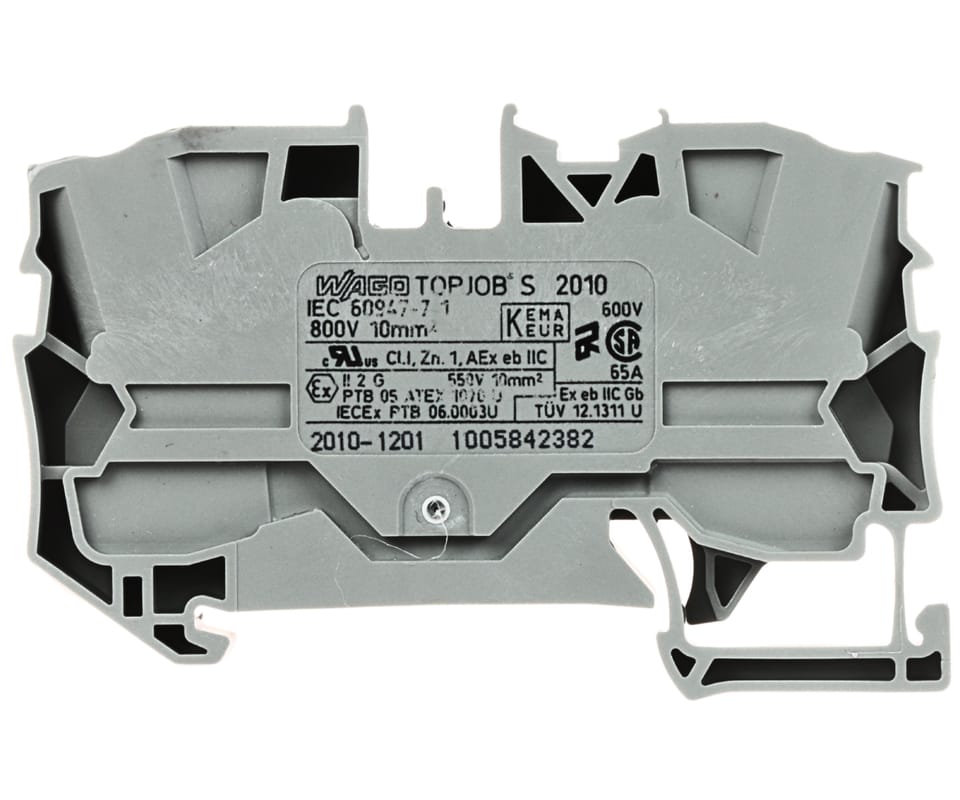

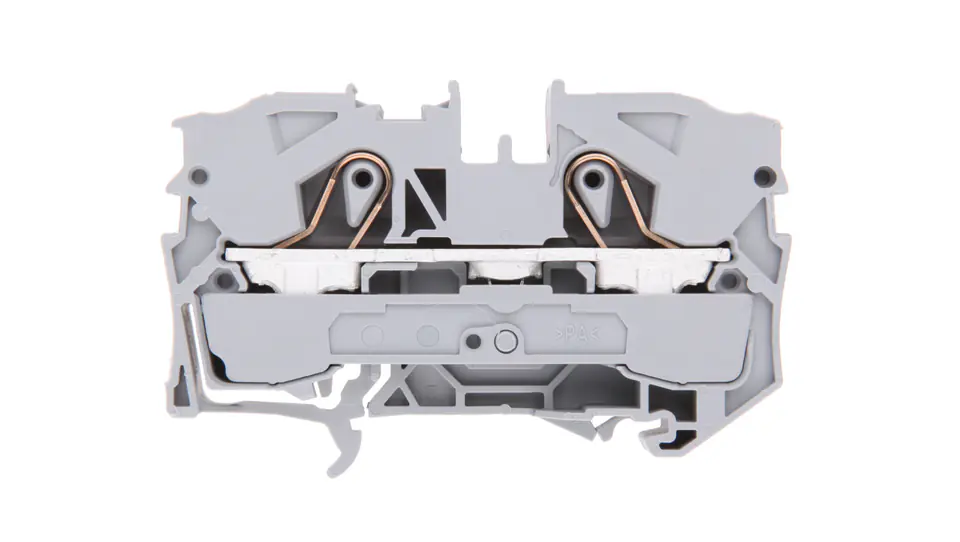

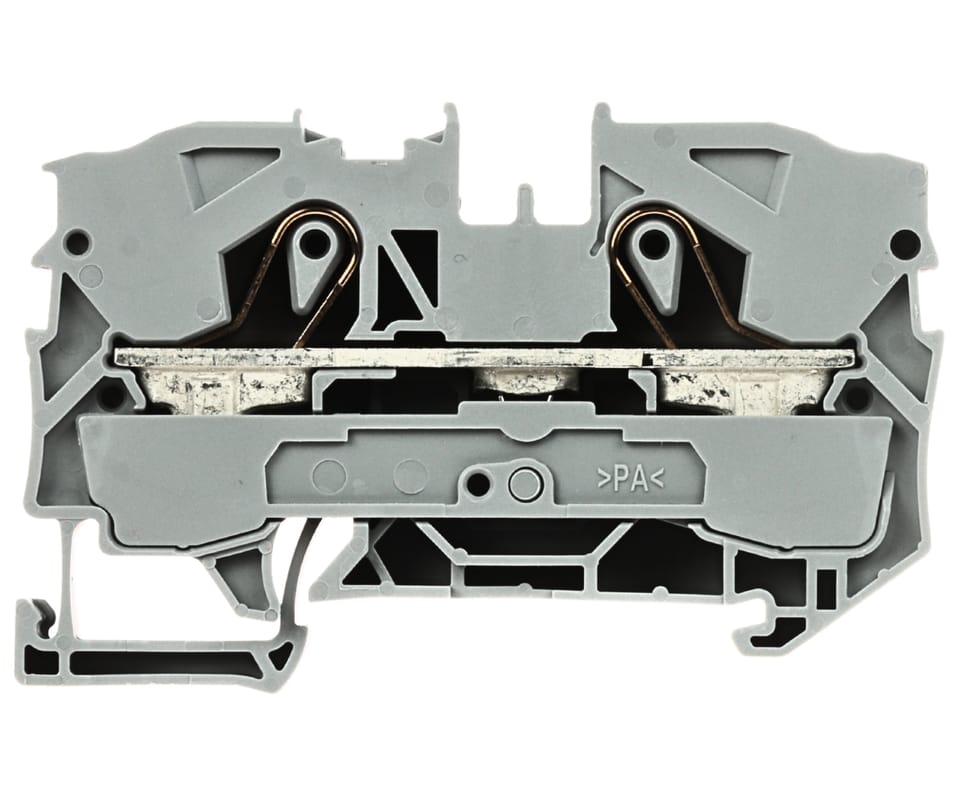

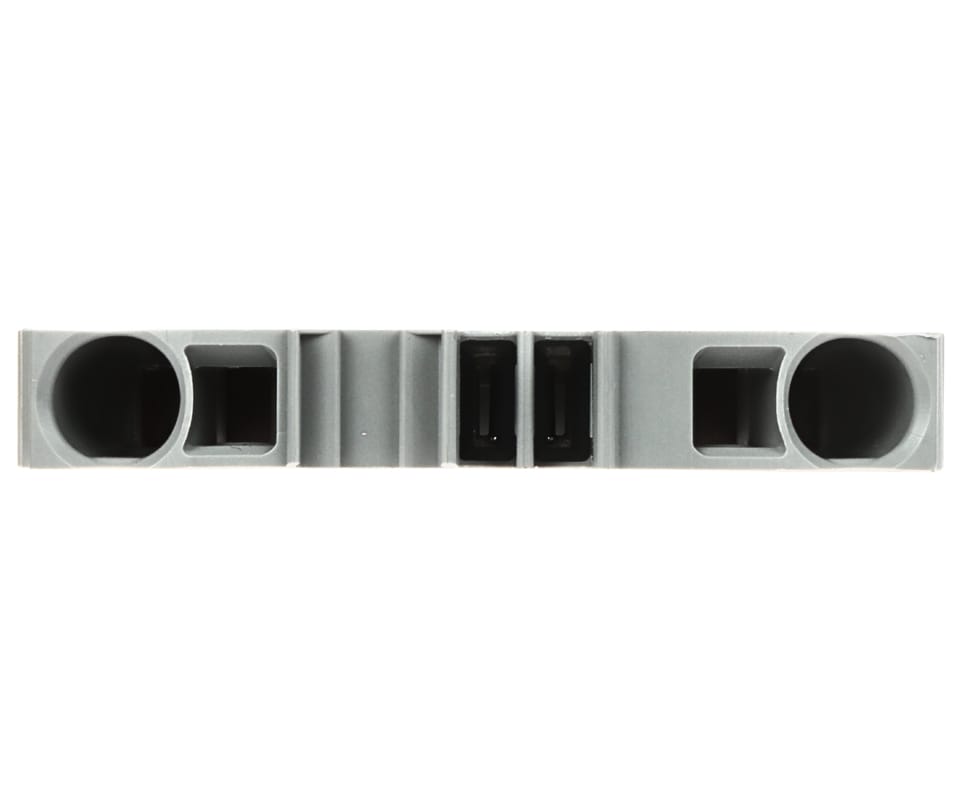

WAGO 2010-1201 to szara złączka przelotowa 2-przewodowa z serii TOPJOB® S, przeznaczona do montażu na szynie TS 35. Model wykorzystuje technologię Push-in CAGE CLAMP®, która umożliwia szybkie i pewne podłączanie przewodów. Złączka ma przekrój znamionowy 10 mm² i obsługuje przewody miedziane o przekroju od 0,5 do 16 mm², przy długości odizolowania 17–19 mm. Parametry znamionowe według IEC/EN 60947-7-1 AC wynoszą 800 V i 57 A. Produkt jest przeznaczony także do wybranych zastosowań Ex e II.
Złączka szynowa 2-przewodowa 10mm2 szara 2010-1201 TOPJOBS
12,47 zł z 23% VAT
10,14 zł bez VAT
14 dni na zwrotBez podawania przyczyny
- Dostępność:
- średnia ilość
- Producent:
- Kod produktu:
- 2010-1201 / 4017332076005
Udostępnij produkt:
Specyfikacja
| Długość [mm]: | 68 |
|---|---|
| Gwarancja: | 2 lata |
| Ilość zacisków: | 2 x 10 mm² (przekrój znamionowy) : Przewód jednodrutowy : 0.5 ... 16 mm² / 20 ... 6 AWG Przewód jednodrutowy, montaż wtykowy bez narzędzi : 4 ... 16 mm² / 14 ... 6 AWG Przewód wielodrutowy : 0.5 ... 16 mm² / 20 ... 6 AWG Przewód linkowy : 0.5 ... 16 mm² / 20 ... 6 AWG Przewód linkowy, z tulejką, z kołnierzem z tworzywa : 0.5 ... 10 mm² / 20 ... 8 AWG Przewód linkowy, z tulejką, montaż wtykowybez narzędzi : 4 ... 10 mm² / 12 ... 8 AWG 2 x automatyczny zacisk sprężynowy na złączkę grzebieniową WAGO |
| Klasa palności materiału izolacyjnego wg. ul 94: | V0 |
| Kolor: | Szary |
| Liczba poziomów: | 1 |
| Liczba torów: | 1 |
| Liczba zacisków na piętro: | 2 |
| Materiał wykonania: | Tworzywo sztuczne + Metal |
| Napięcie znamionowe: | 800 V |
| Pozycja połączenia: | Z góry / u góry |
| Prąd znamionowy: | 57 A |
| Prąd znamionowy in [a]: | 57 |
| Producent / marka: | WAGO |
| Przekrój przyłączanego przewodu jednodrutowego [mm2] do: | 16 |
| Przekrój przyłączanego przewodu jednodrutowego [mm2] od: | 0,5 |
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do: | 16 |
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od: | 0,5 |
| Przekrój przyłączanego przewodu wielożyłowego [mm2] do: | 16 |
| Przekrój przyłączanego przewodu wielożyłowego [mm2] od: | 0,5 |
| Rodzaj materiału izolującego: | Tworzywo termoplastyczne |
| Rodzaj połączenia elektrycznego 1: | Zacisk sprężynowy |
| Rodzaj połączenia elektrycznego 2: | Zacisk sprężynowy |
| Sposób montażu: | Szyna montażowa DIN 35 mm |
| Szerokość / rozmiar rastra [mm]: | 10 |
| Waga: | 0.018 kg |
| Wersja przeciwwybuchowa „eex e”: | Tak |
| Wewnętrzne piętra zmostkowane: | Nie |
| Wymagana płytka zamykająca: | Tak |

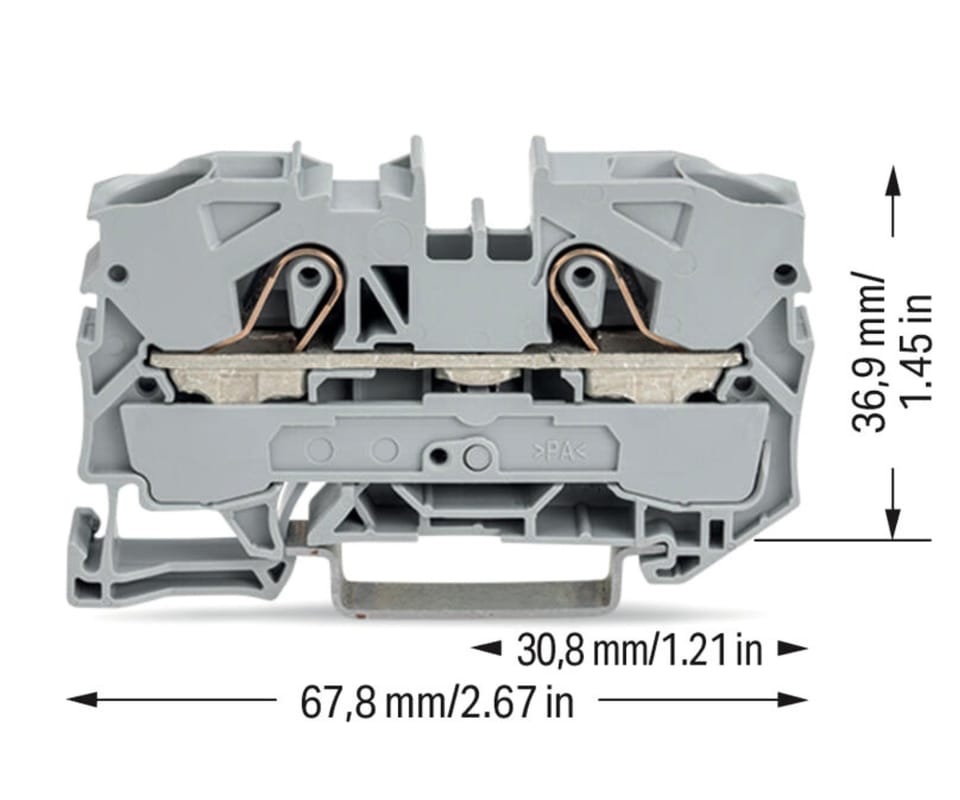

| Wymiary: | 67.8 x 43.5 x 10 mm |
| Wysokość przy najniższym sposobie montażu [mm]: | 37 |
| Zakres temperatur pracy [°c] do: | 105 |
| Zakres temperatur pracy [°c] od: | -35 |
| Zastosowanie: | Rozdzielnice modułowe |
