Porty LAN1 port RJ45 10Mbps
ZłączaRJ-45
Listwa śrubowa - przewody 0.32-3.3 mm2 (22-12 AWG)
Funkcje portów ETH10-2wire-TXPoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15W)
PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)
Funkcje portów ETH10-2wire-RXPoE OUT (zasilanie odbiorników PoE): PASSIVE
PINY PoE: 4,5 (V+) 7,8 (V-)
Funkcje złącza DATADATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach
Funkcje złącza POWERPOWER (zasilanie): alternatywne zasilanie przy braku zasialnia PoE (patrz konfiguracja zworek)
Sygnalizacja pracyLED port RJ45 (żółty) - obecność zasilania
LED port RJ45 (zielony) - link i transmisja danych w torze LAN
LED LINK (zielony) - link i transmisja danych w torze 2Wire
Napięcie zasilaniaETH10-2wire-TX
Vin PoE = 30 ... 56 VDC
Vin POWER = 10 ... 56 VDC
ETH10-2wire-RX
Vin = 10 ... 56 VDC
Napięcie wyjścioweETH10-2wire-TX
VoutDATA=Vin
ETH10-2wire-RX
Vout = Vin
Kontrola zasilaniaETH10-2WIRE-RX
zworki - zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcji
Pobór mocy1,35 W (cały tor)
Długość kabla 2WIREMaksymalna odległość ETH10-2wire-TX do ETH10-2wire-RX (złącza DATA):
< 1000m - 2 pojedyncze przewody
Długość kabla sieciowego< 100m - odległość SWITCH PoE do ETH10-2WIRE-TX
< 100m - odległość ETH10-2WIRE-RX do odbiornika PoE
ZabezpieczeniaPorty LAN i DATA:
Zabezpieczenie przepięciowe
Porty POWER:
Zabezpieczenie przed odwrotną polaryzacją
Konstrukcja obudowyPoliwęglan
Stopień ochronyIP20
Temperatura pracy-25°C...+65°C
WymiaryETH10-2wire-TX - 51 x 51 x 22mm
ETH10-2wire-RX - 51 x 51 x 22mm
WagaETH10-2wire-TX - 0,025 kg
ETH10-2wire-RX – 0,025 kg

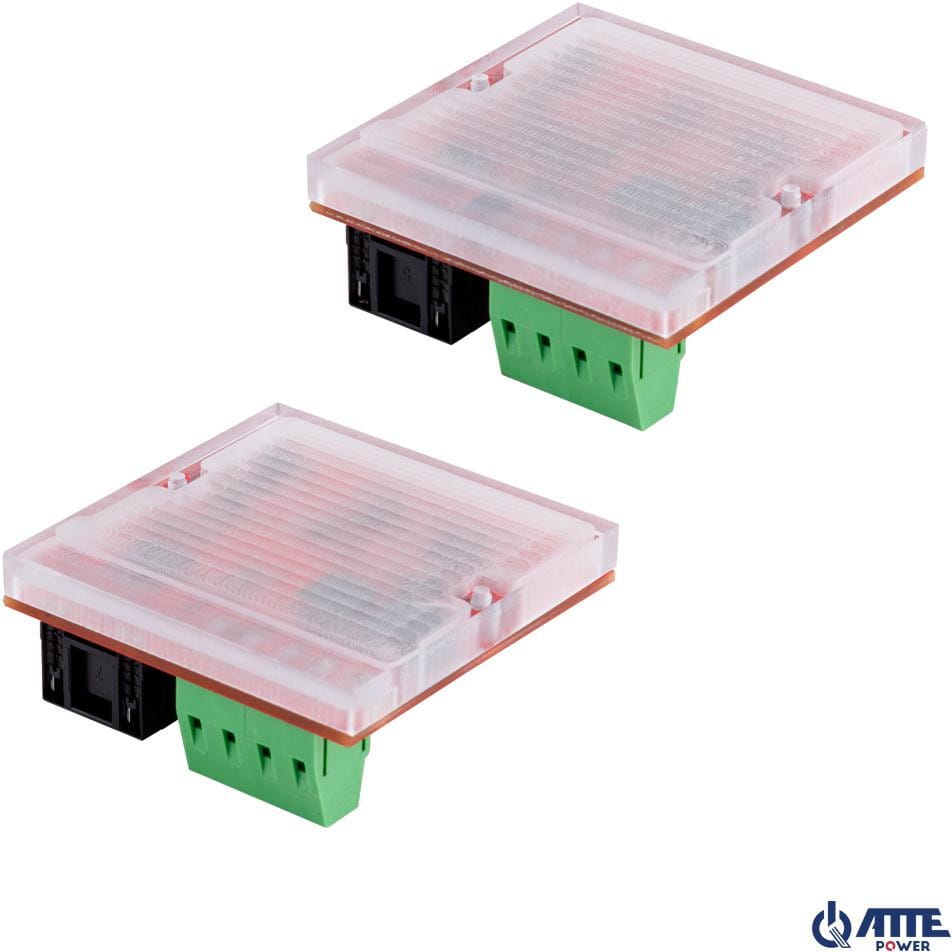

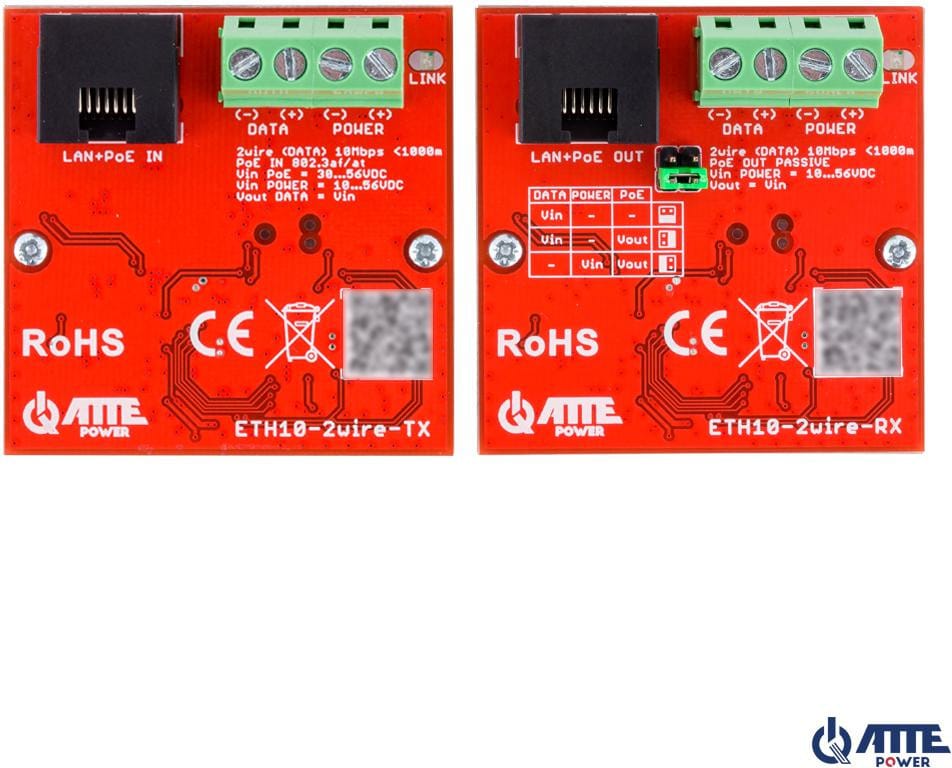

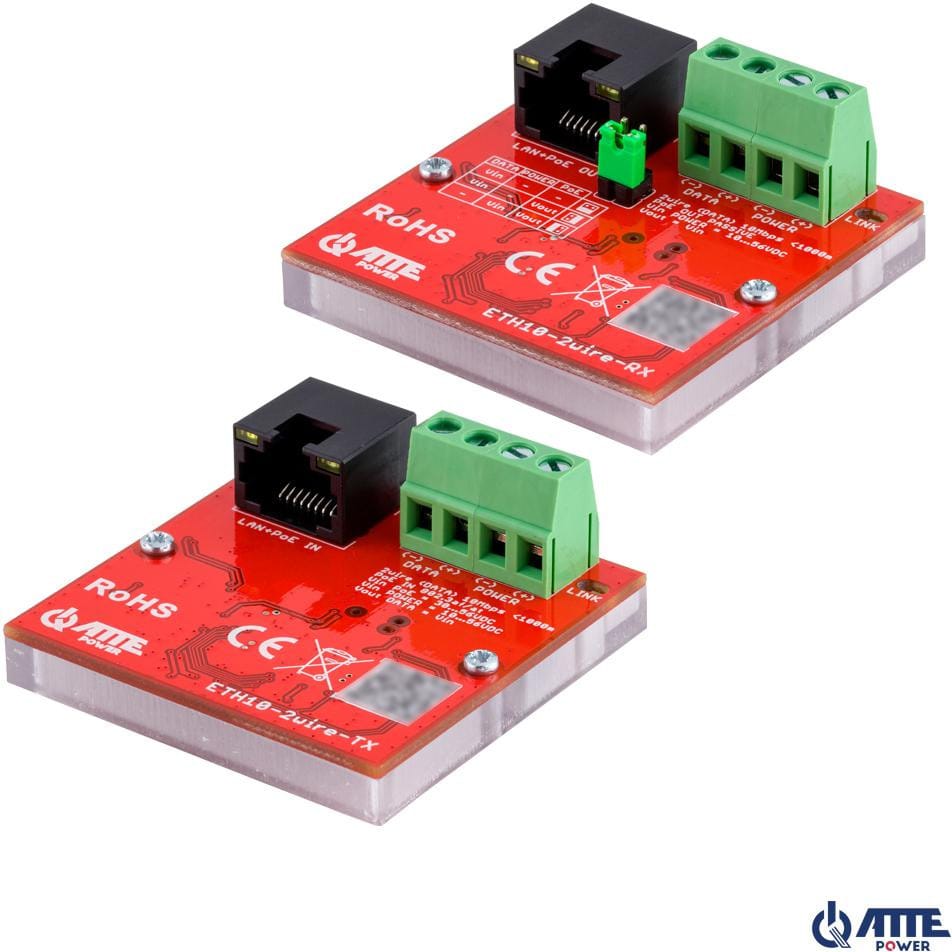

Zestaw konwerterów ATTE ETH10-2wire-SET
Model: ETH10-2wire-SETNajważniejsze cechy:
- Konwersja Ethernet + PoE po 2 przewodach
- Maksymalna długość przewodów w torze 2wire - 1000m.
- Urządzenia można opcjonalnie zasilać ze złącz śrubowych
- Zasilanie PoE (Passive lub 802.3 at/af) lub z zewnętrznego zasilacza.
