Akumulator2 x akumulator żelowy lub AGM 12V / 7Ah (jednakowe akumulatory połączone szeregowo)
Napięcie wyjściowe24 VDC +/-15%
Prąd wyjściowy3 A
Moc zasilacza72 W
Sprawność90% @70 W
Napięcie wejściowe190 ... 260 VAC, 50Hz
Prąd ładowania akumulatora1 A lub 2 A (wybierane zworą JP1)
Zabezpieczenie wejścia zasilaczaBezpiecznik topikowy zwłoczny 3,15A
Zabezpieczenie wyjścia zasilaczaZasilanie sieciowe:Elektroniczne zabezpieczenie przeciążeniowe na poziomie 5A (wymagany restart zasilacza)Praca z akumulatora:Bezpiecznik topikowy 3,15A
Zabezpieczenie obwodu akumulatoraPrzed odwrotnym podłączeniem / przeciążeniem:Bezpiecznik topikowy 3,15APrzed głębokim rozładowaniem:Odłączenie akumulatora dla napięcia poniżej 20,4V z auto powrotem
SygnalizacjaLED1 (żółta) - obecność napięcia sieciLED2 (zielona) - obecność napięcia wyjściowegoLED3 (czerwona) - ładowanie akumulatora
Wyjścia techniczneOUF – brak napięcia +DC_OUTACF – brak napięcia ACWyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)
Uruchomienie przy braku zasilania ACSamoczynne uruchomienie zasilacza po podłączeniu akumulatora

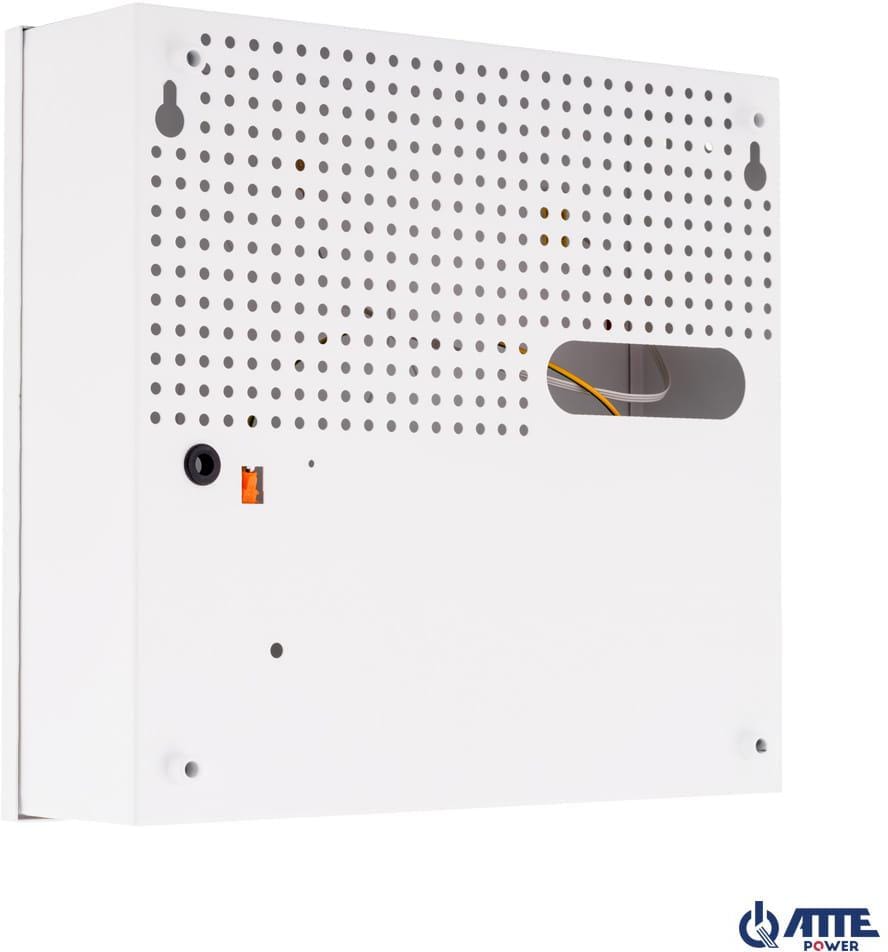

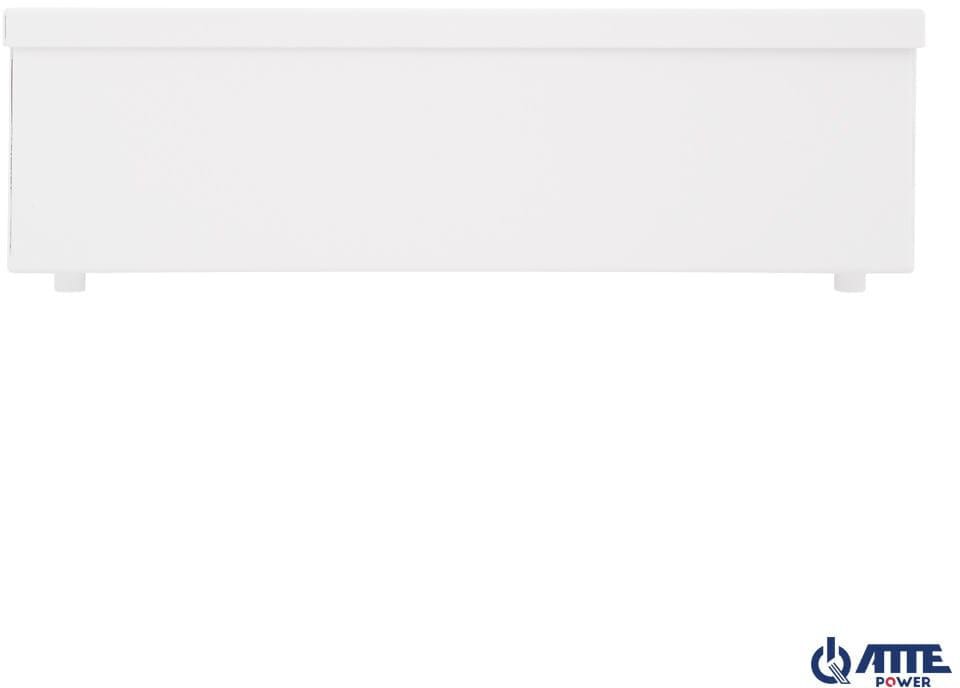

Konstrukcja obudowyMateriał obudowy - blacha stalowa 0,8 mm malowana proszkowo na kolor białyZamontowany tamper otwarciaSystemowe otworowanie 4,8 mm w rastrze 10,8 mmDystans do ścianyOtwory montażowe 6 mm
MontażMontaż naścienny przez otwory montażowe 6 mm
Stopień ochronyIP20
Temperatura pracy-10 ... +40°C
Wymiary300 x 320 x 90 mm
Waga2,53 kg

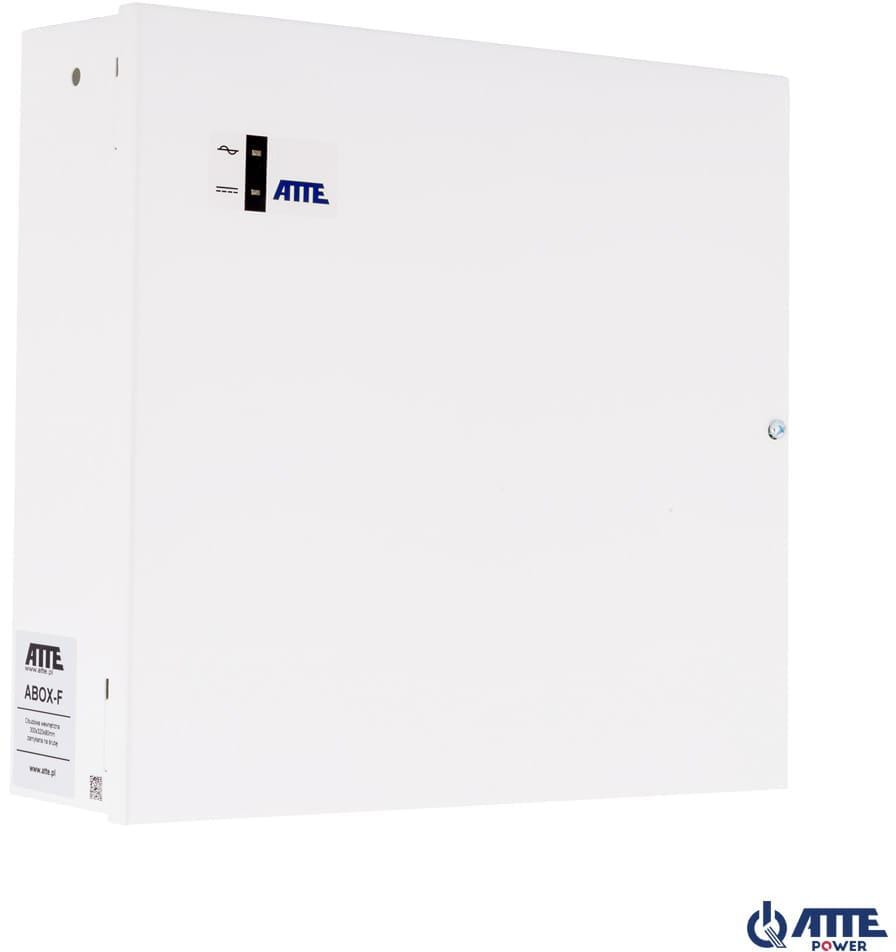

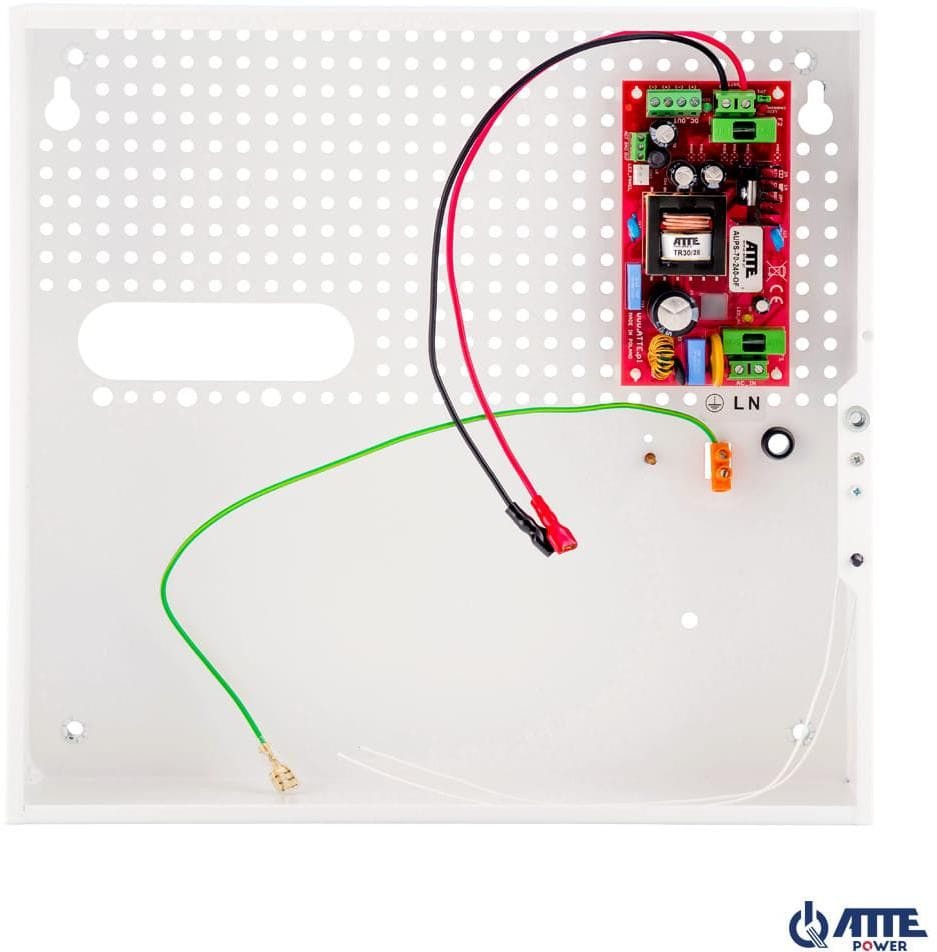

Zasilacz buforowy SMPS 24V 3A 72W ATTE AUPS-70-240-F
Model: AUPS-70-240-FPrzeznaczenie
Urządzenie jest zasilaczem buforowym przeznaczonym do zasilania urządzeń systemów telewizji przemysłowej CCTV lub systemów kontroli dostępu. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer i innych urządzeń monitoringu wymagających bezprzerwowego zasilania. Zasilacz pozwala na tworzenie rozproszonych systemów monitoringu z centralnym buforowanym zasilaniem. Układy są przystosowane do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.
Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.
Najważniejsze cechy
- kompletne rozwiązanie zasilania urządzeń CCTV w małogabarytowej obudowie
- centralne buforowanie zasilania
- długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
- niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza
- łatwy montaż w obudowach posiadających otworowanie systemowe w rastrze 10,8 mm
