Akumulator1 x akumulator żelowy lub AGM 12V / 7Ah
Napięcie wyjściowe12 VDC +/-15%
Prąd wyjściowy6A
Moc zasilacza72W
Sprawność90% @70 W
Napięcie wejściowe190 ... 260 VAC, 50Hz
Prąd ładowania akumulatora1 A lub 2 A (wybierane zworą JP1)
Zabezpieczenie wejścia zasilaczaBezpiecznik topikowy zwłoczny 3,15A
Zabezpieczenie wyjścia zasilaczaZasilanie sieciowe:Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9A (wymagany restart zasilacza)Praca z akumulatora:Bezpiecznik topikowy 6,3A
Zabezpieczenie obwodu akumulatoraPrzed odwrotnym podłączeniem oraz przeciążeniem:Bezpiecznik topikowy 6,3APrzed głębokim rozładowaniem:Odłączenie akumulatora dla napięcia poniżej 10,2 V z auto powrotem
SygnalizacjaLED1 (żółta) - obecność napięcia sieciLED2 (zielona) - obecność napięcia wyjściowegoLED3 (czerwona) - ładowanie akumulatora
Wyjścia techniczneOUF – brak napięcia +DC_OUTACF – brak napięcia ACWyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)
Uruchomienie przy braku zasilania ACSamoczynne uruchomienie zasilacza po podłączeniu akumulatora

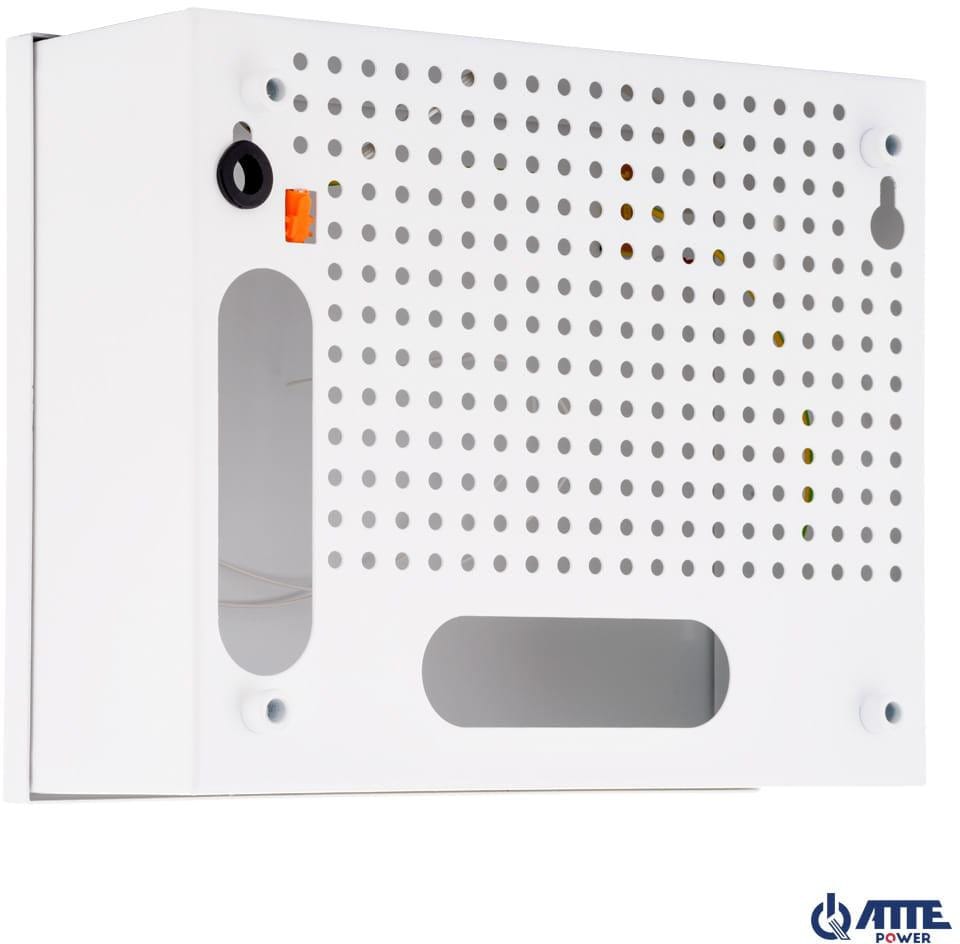

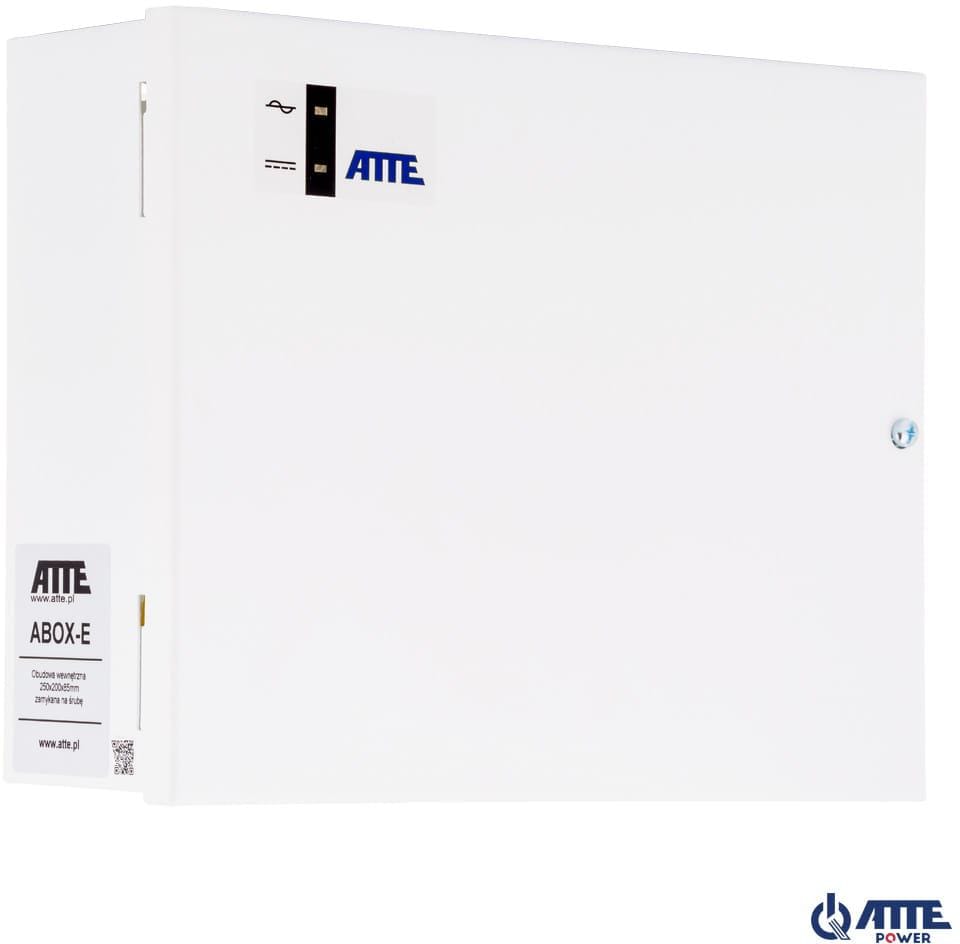

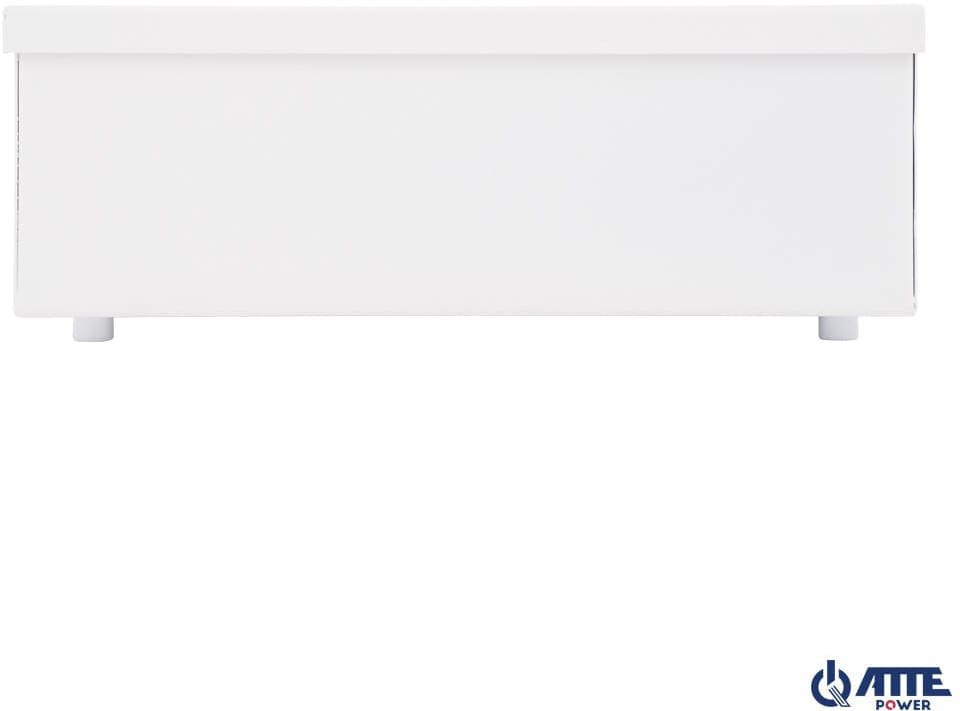

Konstrukcja obudowyObudowa ABOX-EMateriał obudowy - blacha stalowa 0,8 mmObudowa malowana na kolor białyZamontowany tamper otwarciaDystans do ściany
MontażOtwory montażowe 6 mm, możliwości zawieszenia
Stopień ochronyIP20
Temperatura pracy-10 ... +40°C
Wymiary250 × 200 × 85 mm
Waga1,44 kg

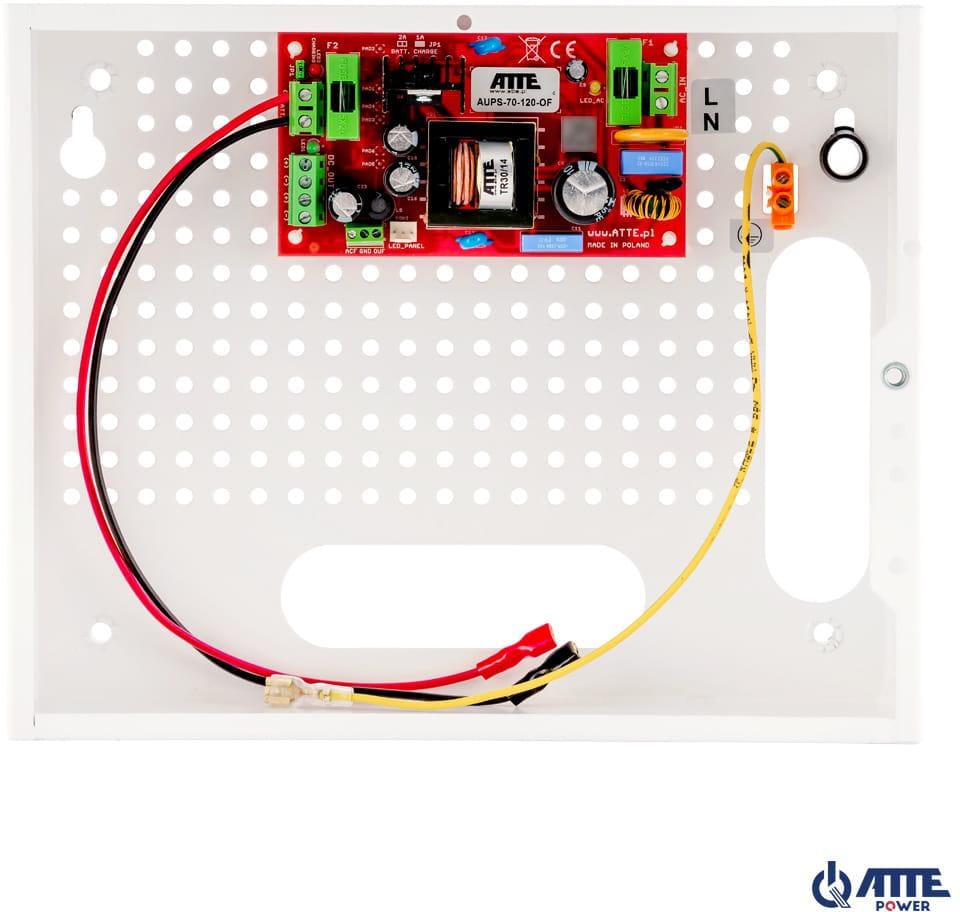

Zasilacz buforowy SMPS 12V 6A 72W ATTE AUPS-70-120-E
Model: AUPS-70-120-EPrzeznaczenie
Urządzenie jest zasilaczem buforowym przeznaczonym do zasilania urządzeń systemów telewizji przemysłowej CCTV lub systemów kontroli dostępu. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer i innych urządzeń monitoringu wymagających bezprzerwowego zasilania. Zasilacz pozwala na tworzenie rozproszonych systemów monitoringu z centralnym buforowanym zasilaniem. Układy są przystosowane do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.
Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.
Najważniejsze cechy
- kompletne rozwiązanie zasilania urządzeń CCTV w małogabarytowej obudowie
- centralne buforowanie zasilania
- długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
- niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza
- łatwy montaż w obudowach posiadających otworowanie systemowe w rastrze 10,8 mm
