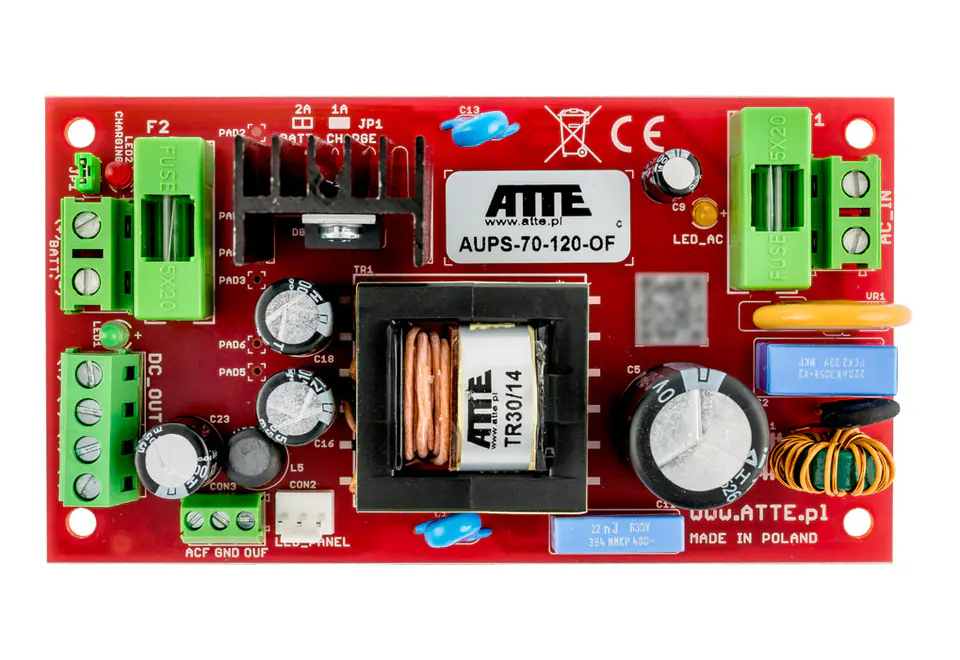

ZASILACZ BUFOROWY IMPULSOWY ATTE AUPS-70-120-OF

Akumulator1 x akumulator żelowy lub AGM 12V / 7...18Ah

Napięcie wyjściowe12 VDC +/-15%

Prąd wyjściowy6A

Moc zasilacza72 W

Sprawność90% @70 W

Napięcie wejściowe190 ... 260 VAC, 50Hz

Prąd ładowania akumulatora1 A lub 2 A (wybierane zworą JP1)

Zabezpieczenie wejścia zasilaczaBezpiecznik topikowy zwłoczny 3,15A

Zabezpieczenie wyjścia zasilaczaZasilanie sieciowe: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9A (wymagany restart zasilacza) Praca z akumulatora: Bezpiecznik topikowy 6,3A

Zabezpieczenie obwodu akumulatoraPrzed odwrotnym podłączeniem oraz przeciążeniem:Bezpiecznik topikowy 6,3APrzed głębokim rozładowaniem:Odłączenie akumulatora dla napięcia poniżej 10,2 V z auto powrotem

SygnalizacjaLED1 (żółta) - obecność napięcia sieciLED2 (zielona) - obecność napięcia wyjściowegoLED3 (czerwona) - ładowanie akumulatora

Wyjścia techniczneOUF – brak napięcia +DC_OUTACF – brak napięcia ACWyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)

Uruchomienie przy braku zasilania ACSamoczynne uruchomienie zasilacza po podłączeniu akumulatora

Konstrukcja obudowyBrak - moduł do zabudowy

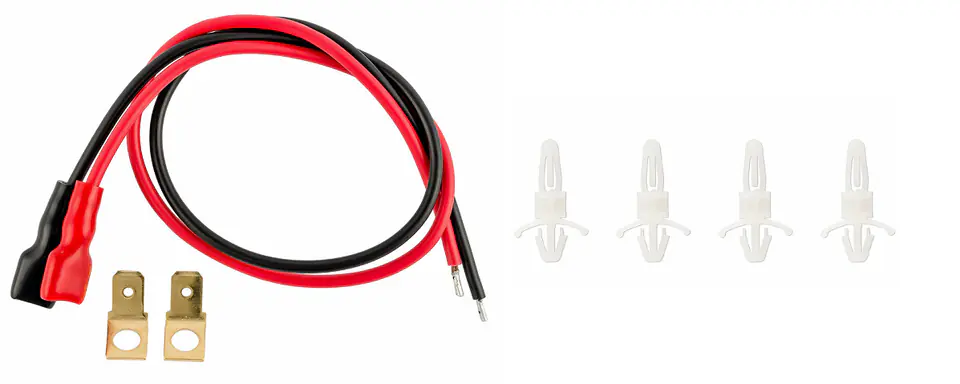

MontażZatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm

Temperatura pracy-10 ... +40°C

Wymiary65 x 118 x 45 mm

Waga0,14 kg

ZASILACZ BUFOROWY IMPULSOWY ATTE AUPS-70-120-OF

Przeznaczenie

Urządzenie jest zasilaczem buforowym przeznaczonym do zasilania urządzeń systemów telewizji przemysłowej CCTV lub systemów kontroli dostępu. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer i innych urządzeń monitoringu wymagających bezprzerwowego zasilania. Zasilacz pozwala na tworzenie rozproszonych systemów monitoringu z centralnym buforowanym zasilaniem. Układy są przystosowane do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.

Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, tworowanej części obudowy lub blachy montażowej.

Najważniejsze cechy

• kompletne rozwiązanie zasilania urządzeń CCTV w małogabarytowej obudowie
• centralne buforowanie zasilania
• długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
• niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza
• łatwy montaż w obudowach posiadających otworowanie systemowe w rastrze 10,8 mm
