Specyfikacja
ModelAP-PX6KR-02
Typ urządzeniaZasilacz awaryjny UPS
MarkaALANTEC
Moc6000VA/6000W
TopologiaOnline double conversion
KonstrukcjaRack/Tower
Współczynnik mocy wyjściowej1.0
WEJŚCIE
Napięcie nominalne208/220/230VAC domyślnie/240VAC
Zakres napięcia110-300VAC110-300VAC przy 50% obciążenia176-300VAC przy 100% obciążenia
Częstotliwość50/60Hzautomatyczne wykrywanie
Zakres częstotliwości40-70Hz
Współczynnik mocy≥ 0.99
Zniekształcenia harmoniczne THDi
Przyłącze wejściowe1 x gniazdo IEC C20
WYJŚCIE
Napięcie nominalne208/220/230VAC domyślnie/240VAC
Regulacja napięcia±1%
Współczynnik mocy1.0
Przyłącze wyjściowe3 x IEC C132 x IEC C19
Fala wyjściowaCzysta fala sinusoidalnaTHD THD
CzęstotliwośćTryb online: ±1%/±2%/±4%/±5%/±10% częstotliwości znamionowejTryb bateryjny: 50/60Hz ±0.1%
Współczynnik szczytu mocy3:1
Czas przełączaniaTryb AC na tryb bateryjny: 0msFalownik na Bypass: 0ms
Sprawność ACDo 95%
Sprawność ECODo 98.8%
Przeciążenie w trybie onlineObciążenie ≤110%: 60 minut≤125%: 10 minut≤150%: 1 minuta>150%: natychmiastowe przejście na Bypass
Przeciążenie w trybie bateryjnymObciążenie ≤110%: 10 minut≤125%: 1 minuta≤150%: 10 sekund>150%: wyłączenie po 0.5 sekundy
Przeciążenie w trybie Bypass105-130%: tylko alarm przeciążenia≤150%: 10 minut≤200%: 1 minuta>200%: wyłączenie po 0.5 sekundy
BYPASS
Zakres napięcia Bypass208/220VAC: maks. +25%230VAC: maks. +20%240VAC: maks. +15%minimalne napięcie: -45%
BATERIA
Typ bateriiVRLAbezobsługowe akumulatory kwasowo-ołowiowe
Napięcie nominalne192V DC
Typ i ilość12V / 7Ah x 16
Pojemność baterii7Ah
Liczba baterii16 szt.
Czas ładowania6-8 godzin do 90%
Prąd ładowania1.35A domyślnie12A lub 15A opcjonalnie
Gniazdo baterii zewnętrznejTak
Czas podtrzymania
InformacjaCzas podtrzymania zależy od obciążenia, temperatury otoczenia, stanu akumulatorów oraz warunków eksploatacjiwartości należy potwierdzić na podstawie testów lub tabel runtime dla finalnej konfiguracji
ŁĄCZNOŚĆ
Porty komunikacyjneRS232USBRS485EPO2 x port równoległy DB9
Slot rozszerzeńTakinteligentny slot komunikacyjnyopcjonalna karta SNMPopcjonalna karta styków bezpotencjałowych
Zdalne zarządzanieMożliwe po zastosowaniu opcjonalnej karty SNMP
WyświetlaczTFT LCD obrotowyLED
Parametry wyświetlane na LCDNapięcie wejścioweczęstotliwość wejściowaprąd wejściowynapięcie wyjścioweczęstotliwość wyjściowaprąd wyjściowypoziom obciążenianapięcie bateriiprąd ładowania/rozładowania bateriitemperatura otoczeniaszacowany czas podtrzymania
Sygnalizacja trybów pracyTryb onlinetryb bateryjnytryb ECOtryb Bypassniski poziom bateriiprzeciążenieawaria UPS
FUNKCJE
Tryb ECOTak
Zimny startTak
Kompatybilność z agregatemTak
Inteligentna regulacja wentylatorówTak
Możliwość montażu Rack/TowerTak
Praca równoległaTak
Programowalne gniazdaTak
Bypass serwisowyTak
OCHRONA
RodzajZabezpieczenie przed zwarciemzabezpieczenie przed przeciążeniemzabezpieczenie przed przegrzaniemzabezpieczenie przed przeładowaniem bateriizabezpieczenie przed nadmiernym rozładowaniem bateriialarm zbyt niskiego napięcia wyjściowegoalarm awarii wentylatoraEPO
WARUNKI ŚRODOWISKOWE
Temperatura pracy0-40°C
Temperatura przechowywania-25-55°C
Wilgotność0-95% RH przy 0-40°Cbez kondensacji
Wysokość pracy1000-3000m z obniżeniem mocy
Poziom hałasu
PARAMETRY MECHANICZNE
Wysokość rack4U
Wymiary (mm)440 x 621.5 x 175
Waga netto (kg)57
MontażSzafa rack 19"ustawienie wolnostojące Tower
Panel przedniWłącznik / wyłącznikprzyciski funkcyjnewyświetlacz TFT LCD obrotowydiody sygnalizacyjne LED
Panel tylny1 x gniazdo wejściowe IEC C203 x gniazdo wyjściowe IEC C132 x gniazdo wyjściowe IEC C191 x port RS2321 x port USB1 x port RS4851 x port EPO2 x port równoległy DB91 x inteligentny slot komunikacyjny1 x złącze baterii zewnętrznej2 x zabezpieczenie przeciążeniowe / breakerwentylatory

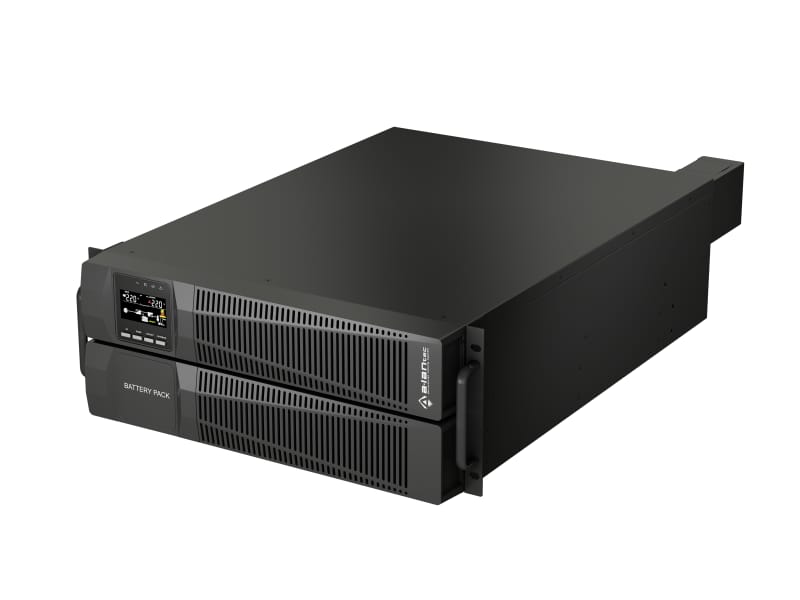

ALANTEC AP-PX6KR-02 to nowoczesny zasilacz awaryjny UPS klasy profesjonalnej, zaprojektowany z myślą o niezawodnej ochronie zasilania w środowiskach IT, telekomunikacyjnych, serwerowych, biurowych i przemysłowych. Dzięki technologii online double conversion urządzenie stale przetwarza energię, dostarczając do odbiorników stabilne napięcie o wysokiej jakości i ograniczając wpływ typowych zakłóceń występujących w sieci energetycznej.
Model ten łączy wysoką moc z elastyczną instalacją. Obudowa rack/tower sprawia, że UPS może pracować zarówno w szafie serwerowej 19”, jak i jako jednostka wolnostojąca po zastosowaniu podstaw dostarczanych wraz z urządzeniem. Moc 6000 VA / 6000 W oraz współczynnik mocy wyjściowej 1.0 pozwalają w pełni wykorzystać moc urządzenia do zasilania bardziej wymagających odbiorników. To praktyczne rozwiązanie dla firm, które chcą zabezpieczyć serwery, urządzenia sieciowe, systemy monitoringu, automatykę oraz instalacje wymagające ciągłego i stabilnego zasilania.
UPS wyposażono w cyfrowe sterowanie, czytelny panel LCD, funkcję zimnego startu, tryb ECO, port EPO oraz rozbudowane interfejsy komunikacyjne umożliwiające lokalne monitorowanie i zarządzanie urządzeniem. Po zastosowaniu opcjonalnej karty SNMP możliwe jest również zdalne monitorowanie UPS przez sieć LAN. Model posiada także port RS485, port równoległy oraz slot rozszerzeń na kartę komunikacyjną, dzięki czemu może być stosowany w bardziej wymagających instalacjach zasilania awaryjnego.
Technologia online double conversion oznacza, że UPS nie ogranicza się wyłącznie do przełączenia na baterię w momencie awarii. W normalnej pracy urządzenie stale przetwarza energię: najpierw prostuje napięcie wejściowe, a następnie ponownie wytwarza stabilne napięcie wyjściowe dla podłączonych urządzeń. Dzięki temu serwery, przełączniki, rejestratory, komputery, systemy automatyki i urządzenia telekomunikacyjne otrzymują zasilanie o stałych parametrach, lepiej odseparowane od problemów występujących w sieci.
To rozwiązanie szczególnie polecane tam, gdzie zwykły UPS line-interactive może być niewystarczający — np. przy pracy z infrastrukturą serwerową, urządzeniami sieciowymi, systemami monitoringu, automatyką, urządzeniami komunikacyjnymi lub instalacjami wymagającymi stabilnego napięcia 24/7.
Najważniejsze zalety:
- Technologia online double conversion — jeden z najwyższych poziomów ochrony zasilania dla urządzeń krytycznych.
- Moc 6000 VA / 6000 W — odpowiednia do zabezpieczenia serwerów, przełączników, routerów, rejestratorów, stacji roboczych, urządzeń automatyki i rozbudowanych punktów dystrybucyjnych LAN.
- Współczynnik mocy wyjściowej 1.0 — pełne wykorzystanie mocy UPS w watach.
- Konstrukcja rack/tower — możliwość montażu w szafie 19” lub pracy jako urządzenie wolnostojące.
- Wbudowane akumulatory VRLA 16 × 7Ah — konfiguracja przeznaczona do podtrzymania pracy urządzeń podczas zaniku zasilania.
- Czysta fala sinusoidalna na wyjściu — bezpieczne zasilanie dla wymagających urządzeń elektronicznych.
- Szeroki zakres napięcia wejściowego — stabilna praca nawet przy obniżonej jakości zasilania sieciowego.
- Wysoki wejściowy współczynnik mocy ≥0,99 oraz niski poziom zniekształceń wejściowych — efektywne wykorzystanie energii.
- W pełni cyfrowe sterowanie — wysoka stabilność pracy, szybka reakcja i zaawansowana autodiagnostyka.
- Tryb ECO — możliwość zwiększenia sprawności energetycznej w odpowiednich warunkach zasilania.
- Funkcja zimnego startu — możliwość uruchomienia UPS z akumulatorów, bez dostępnego zasilania sieciowego.
- Port EPO — awaryjne wyłączenie zasilania w sytuacjach wymagających natychmiastowego odłączenia systemu.
- Praca równoległa — możliwość rozbudowy systemu zasilania i zwiększenia niezawodności instalacji.
- Programowalne gniazda wyjściowe — wygodniejsze zarządzanie wybranymi grupami odbiorników.
- Rozbudowana komunikacja RS232 / USB / RS485 oraz możliwość rozbudowy o kartę SNMP — wygodny monitoring lokalny i zdalny.
- Ochrona przed przeciążeniem, zwarciem, przegrzaniem, nieprawidłowym napięciem oraz nieprawidłową pracą baterii.
Akcesoria dodatkowe:
Do urządzenia można dokupić kartę SNMP, szyny do montażu w RACK.
