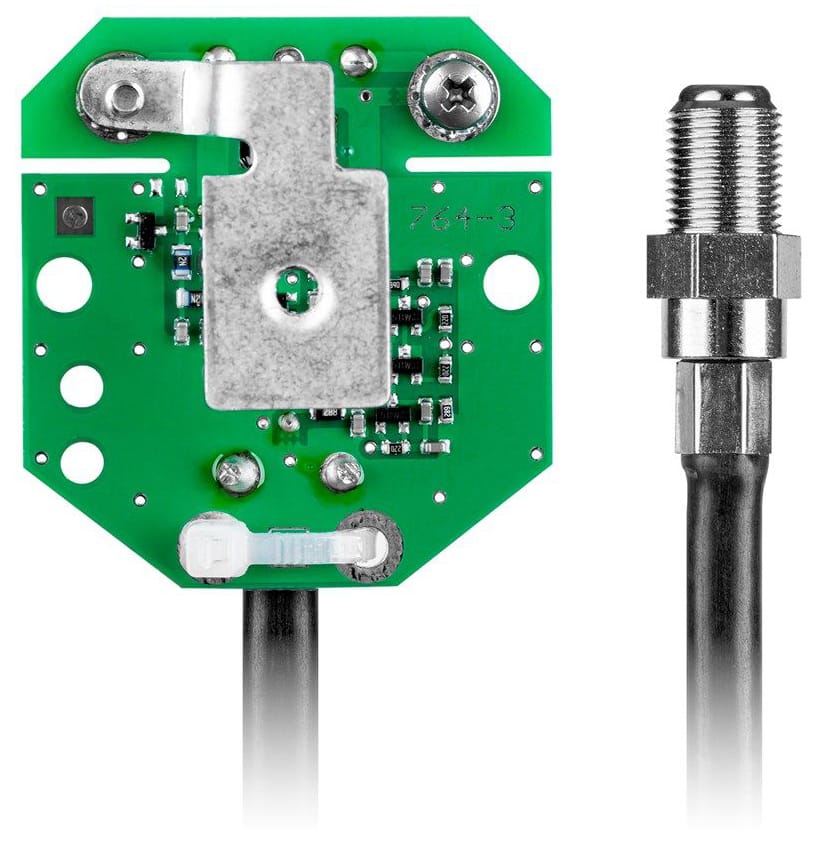

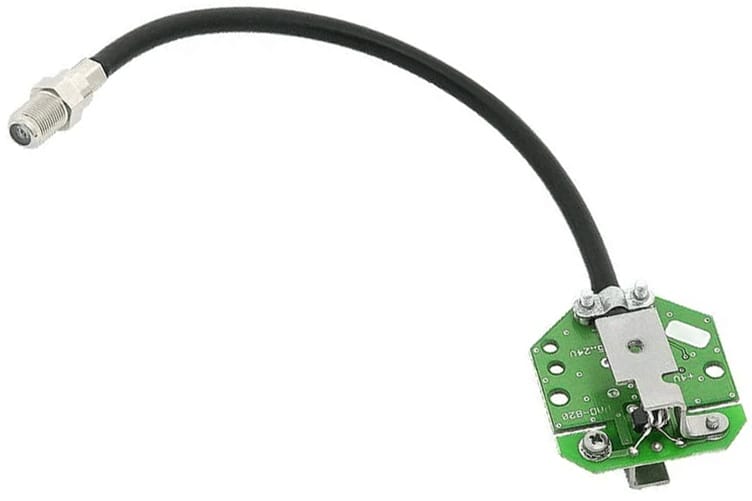

Przedwzmacniacz antenowy typu PAD-820 przeznaczony jest do wzmacniania słabych sygnałów TV naziemnej odbieranych przez antenę odbiorczą serii ASR. Anteny serii ASR posiadają w zestawie wbudowany przedwzmacniacz typu PAD. Zakup nowego jest wymagany tylko w przypadku uszkodzenia oryginalnego.
Cechy
Możliwość wzmacniania sygnałów RTV z anteny ASR Cassic
Szeroki zakres dopuszczalnych napięć zasilania
Niskie szumy własne
Duża odporność na Intermodulacje
Niewielki pobór prądu
Przedwzmacniacz PAD-820 przeznaczony jest stosowania wyłącznie w antenach ASR. Urządzenie jest zasilane po kablu koncentrycznym od strony wyjścia. Z uwagi na szeroki zakres dopuszczalnych napięć zasilania 5-12V, przedmiotowy wzmacniacz można zasilać: bezpośrednio z tunera, lub telewizora (powyższe urządzenia muszą posiadać możliwość wystawiania napięcia DC 5V), lub poprzez zewnętrzny separator zasilania (wraz zasilaczem) typu ZZA-7.
Dane techniczne
Pasmo pracy: FM/ VHF/ UHF
Zakres częstotliwości pracy: 174-862 MHz
Wzmocnienie: 20 dB +/-2 dB
Maksymalny poziom sygnału wyjściowego: 100 dBuV
Współczynnik szumów: 2,5 dB
Impedancja wejście/wyjście: 300 Ohm / 75 Ohm
Zasilanie: 5...12 VDC
Pobór prądu: 30 mA +/-3 mA
Typ złącze wyjście: „F” żeńskie
Waga netto: 0,05 kg
