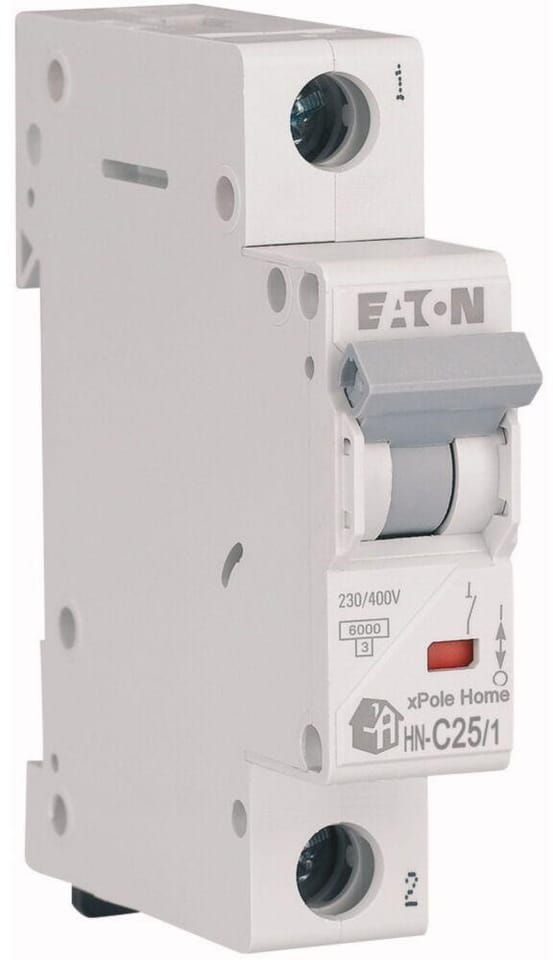

EATON WYŁĄCZNIK NADPRĄDOWY C 25A 1P 1M 6KA HN-C25/1
Model: 194833Przeznaczenie
- Typ aparatu: wyłącznik nadprądowy MCB, 1‑biegunowy, charakterystyka C, prąd znamionowy In = 25 A.
- Znamionowa zdolność łączeniowa / łączeniowa (IEC/EN 60898-1): Icn = 6 kA przy 230 V AC oraz 6 kA przy 400 V AC, znamionowa zdolność łączeniowa (IEC/EN 60898-1) równa 6 kA.
- Zastosowanie: rozdzielnice mieszkaniowe i komercyjne, aparatura modułowa xPole Home, instalacje podtynkowe.
- Klasa ograniczenia prądowego: 3; możliwość zastosowania wyposażenia dodatkowego.
- Zakres temperatur pracy: od −25 °C do +75 °C; wskazówka – wzrost temperatury otoczenia o 1 °C powoduje liniowe zmniejszenie obciążalności prądowej o 0,5%.
- Napięcia i dane elektryczne: Ue maks. 230 V AC, Ui 440 V, Uimp 4 kV, kategoria przepięciowa III, stopień zanieczyszczenia 3, częstotliwość pracy 50–60 Hz.
- Podłączenie przewodów: przewody jednodrutowe i wielodrutowe 1–25 mm².
- Montaż / wymiary: montaż na szynie DIN, głębokość zabudowy 44 mm, wysokość 73 mm, szerokość 1 moduł (17,7 mm), głębokość 85 mm, masa 0,12 kg.
- Stopień ochrony: IP20 (w zabudowie rozdzielnicy).
- Zgodność: RoHS; wyłącznik nadprądowy typu HN do systemu xPole Home, spełniający wymagania weryfikacji projektowej wg IEC/EN 61439 w zakresie środowiska pracy i izolacji.
