Dane techniczne:
Numer indeksu YT-5914
Jednostka SZT
Waga brutto (kg) 7.6670
Master Carton MC 3
Pal 63
Uciąg [kg] 1530
Wysokość podnoszenia [m] 3
Opis:

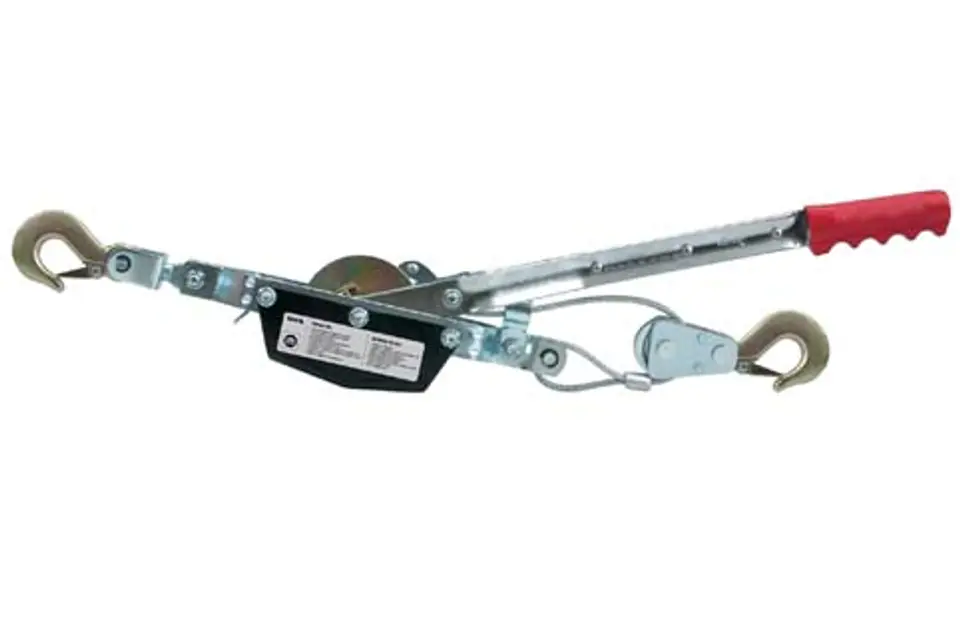

Wyciągarka linowa z napędem ręcznym składa się ze stalowego korpusu zawierającego bęben, przekładnie oraz mechanizm zapadkowy o dużym, odpowiednio dobranym przełożeniu. Dźwignia napędzająca służy do poruszania bębna i nawijania stalowej liny. Wyciągarka może przesuwać ładunki o ciężarze do ok. 1530 kg na odległość ok. 3 m.
Przeznaczenie / Zastosowanie
Wyciągarka linowa z napędem ręcznym służy do transportowania ładunków w płaszczyźnie poziomej, np. do przeciągania skrzyń po rampie. Z uwagi na budowę nie wolno jej używać do pionowego podnoszenia ciężarów.
Sposób użycia
Wyciąganie liny:
- przyczepić nieruchomy hak do nieruchomej podstawy
- przestawić dźwignię blokady ramienia
- unieść nieco ramię wyciągarki
- przestawić dźwignię blokady bębna
- wyciągnąć linę na żądaną długość
Przemieszczanie ładunku lub naciąganie liny:
- przestawić dźwignię blokady ramienia
- poruszać ramieniem aż do osiągnięcia wymaganego naprężenia liny lub przemieszczenia ładunku
Zwalnianie naprężenia liny:
- przestawić dźwignię blokady ramienia
- ramię wyciągarki przestawić w taką pozycję, aby występ dźwigni blokady ramienia zwolnił blokadę bębna bęben przeskoczy o jeden ząb
- powtarzać operację aż do osiągnięcia wymaganego rozprężenia liny
