Uchwyt USMP-3 16.23 /600szt./

Uchwyt szybkiego montażu - płaski USMP-3 Elektro-Plast Opatówek 600szt BOX 16.23

Przeznaczenie

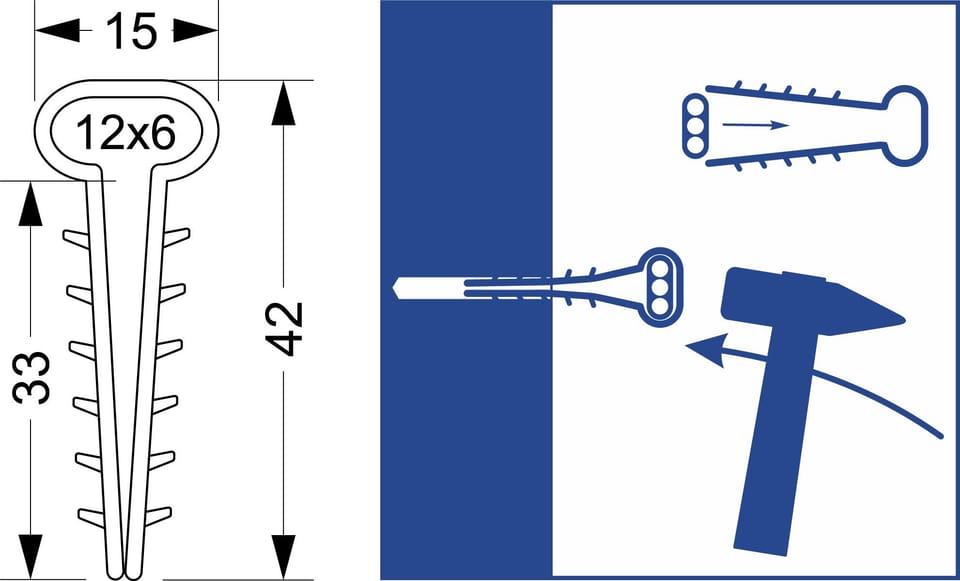

Uchwyt USMP-3 BOX bazuje na konstrukcji standardowego uchwytu USMP-3 (16.2) i jest przystosowany do prowadzenia przewodów płaskich typu YDYp w konfiguracjach 3×1,5 mm² oraz 3×2,5 mm². Kształt części obejmującej przewód odpowiada geometrii kabli 3×2,5 mm², zapewniając pełne podparcie izolacji na szerokości przewodu i redukując koncentrację naprężeń podczas montażu. Uchwyt współpracuje z otworem montażowym wykonanym wiertłem o średnicy 6–7 mm, a zakotwienie następuje poprzez wciśnięcie lub dobicie uchwytu w podłoże (beton, cegła, tynk) przy użyciu młotka.

Element posiada kołek rozporowy z ząbkami typu „choinka”, który zapewnia jednostronne, trwałe zakleszczenie w materiale podłoża i uniemożliwia przypadkowe wysunięcie uchwytu po zamontowaniu. Konstrukcja jednostronna ułatwia prowadzenie pojedynczych tras kablowych w układzie równoległym oraz zachowanie powtarzalnych odległości pomiędzy punktami mocowania. Rozwiązanie przeznaczone jest do stosowania wewnątrz budynków, w instalacjach podtynkowych i nadtynkowych, przy wykonywaniu obwodów gniazdowych oraz oświetleniowych.

Korpus uchwytu wykonany jest z polipropylenu lub wysokiej jakości tworzywa elektroinstalacyjnego o sprężystych właściwościach, co umożliwia pewne objęcie przewodu bez ryzyka pęknięć podczas zacisku. Materiał zapewnia odpowiednią odporność mechaniczną oraz stabilność wymiarową w typowym zakresie temperatur eksploatacyjnych dla instalacji nN wewnątrz pomieszczeń. Biały kolor ułatwia kontrolę przebiegu tras kablowych i pozwala zachować estetyczny wygląd instalacji po zakończeniu prac.

Specyfikacja techniczna:

• Symbol: USMP-3 BOX
• Nr katalogowy: 16.23
• Producent: Elektro-Plast Opatówek
• Typ: uchwyt szybkiego montażu, płaski, jednostronny, z kołkiem rozporowym (mocowanie „choinkowe”)
• Zastosowanie przewodów: YDYp 3×1,5 mm²; YDYp 3×2,5 mm²
• Średnica przewodu (geometria robocza): przewód płaski 3×2,5 mm²
• Średnica wiertła do otworu montażowego: 6–7 mm
• Materiał korpusu: tworzywo sztuczne / polipropylen (PP)
• Kolor: biały
• Model: jednostronny

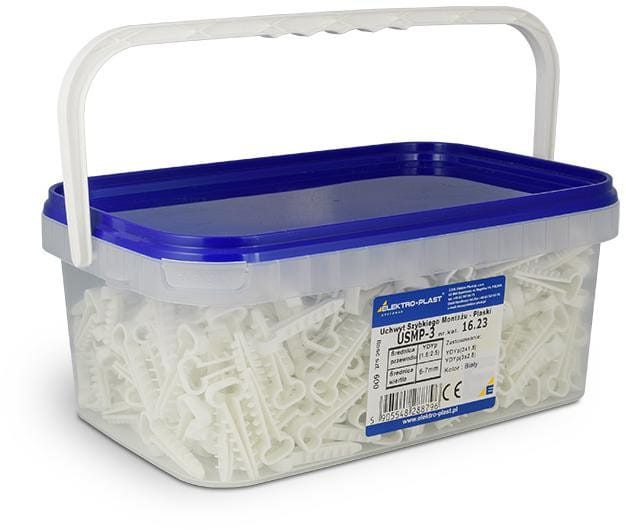

• Opakowanie handlowe: 600 sztuk (BOX)
