| Cmrr (db @ 5mhz): | 50 dB |
|---|---|
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Gwarancja: | 3 lata |
| Impedancja złącza koncentrycznego: | 75 Ω |
| Impedancja złącza symetrycznego: | 100 Ω |
| Liczba kanałów: | 16 szt. Wideo |
| Napięcie we/wy 75ω (cvbs): | 1 Vpp |
| Producent / marka: | DELTA |
| Rodzaj urządzenia: | Pasywne |
| Separacja między wejściami: | > -50 dB |
| Standard: | AHD - 8 Mpx 4K UHD, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC |
| Temperatura pracy: | -50 °C ... 55 °C |
| Tłumienie: | 4.43 MHz @ 0.71 dB 11 MHz @ 1.26 dB 21 MHz @ 1.89 dB 38 MHz @ 4.00 dB 42 MHz @ 4.59 dB 67.5 MHz @ 4.41 dB |
| Typ obudowy: | 19 " 1 U |
| Typ złącza koncentrycznego: | 16 x BNC Gniazdo |
| Typ złącza symetrycznego: | 4 x RJ-45 (8-pin, 4 pary) Gniazdo |
| Waga: | 1.143 kg |
| Wymiary: | 483 x 130 x 44 mm |
| Zasięg wideo: | 250 m @ 720p - UTP kat. 5e 150 m @ 1080p - UTP kat. 5e 400 m @ CVBS - PAL, NTSC - UTP kat. 5e |

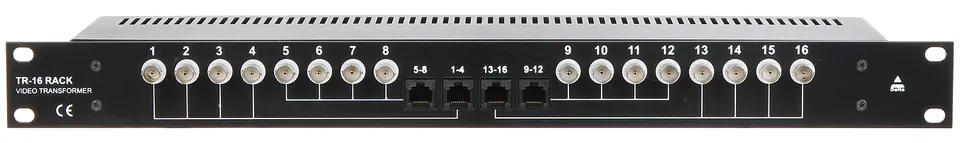

TR-16/RACK przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowejUrządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne

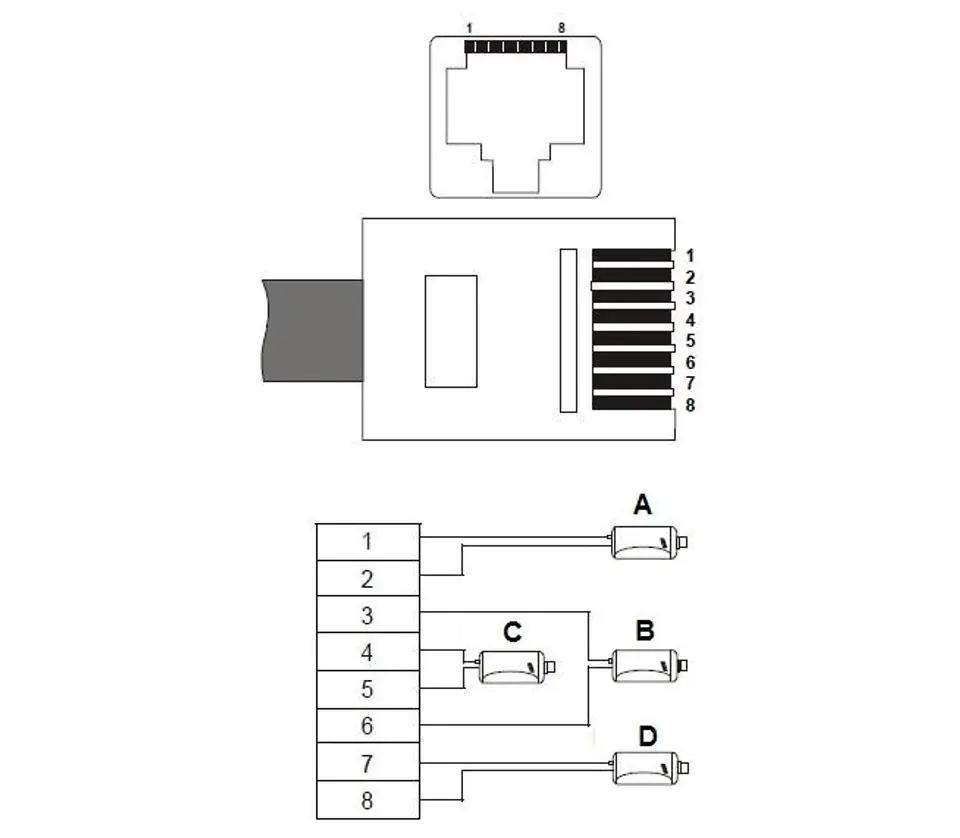

Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzeniaNależy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-)Odwrotne połączenie spowoduje zakłócenia obrazu
