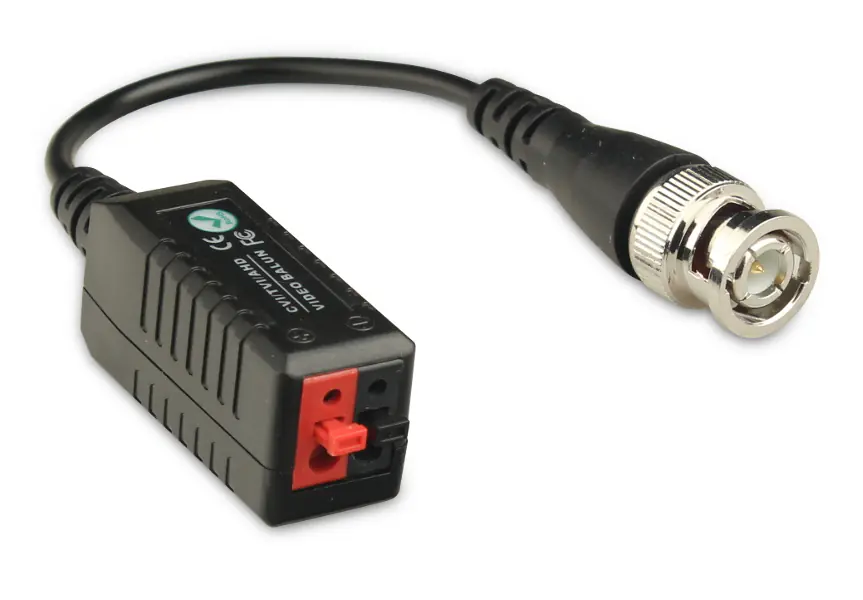

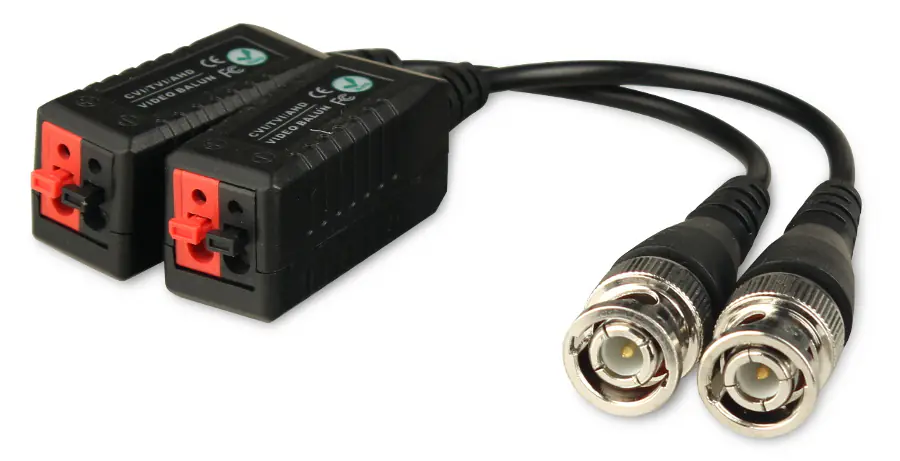

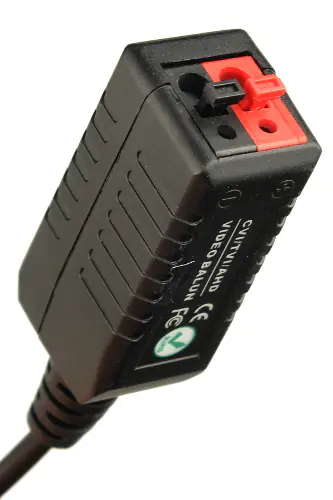

Transformator wideo AHD/TVI/CVI na kabelku KPL
Model: TR-1F-HDPRZEZNACZENIE
Transformator przeznaczony do przesyłu sygnału wideo za pomocą kabla typu "skrętka" w systemach analogowej telewizji przemysłowej HD w różnych technologiach TVI, AHD i CVI.
SPECYFIKACJA TECHNICZNA
Impedancja skrętki UTP 75 Ohm
Impedancja dla BNC 100 Ohm
Złącze wejściowe (UTP) Gniazdo z zaciskami
Złącze wyjściowe (Urządzenie) Przewód z męskim wtykiem BNC
Pasmo przenoszenia 60 MHz
Tłumienie 0.5dB
Odstęp szum/sygnał 60dB
Zasięg transmisji AHD (max)*
720p - 450m
1080p - 250m
3Mpix - 8Mpix - 200m
Zasięg transmisji HD-CVI
720p: 450m
1080p - 250m
3Mpix - 8Mpix - 200m
Zasięg transmisji HD-TVI
720p: 250m
1080p - 250m
3Mpix - 8Mpix - 200m
Przeznaczenie transformatora wideo na kablu AHD/TVI/CVI Ewimar TR-1F-HD 8MP:
- Transformator wideo na kablu AHD/TVI/CVI Ewimar TR-1F-HD 8MP przeznaczony jest do przesyłu sygnału wideo za pomocą kabla typu "skrętka" w systemach analogowej telewizji przemysłowej HD w różnych technologiach TVI, AHD i CVI.
Specyfikacja techniczna transformatora wideo na kablu AHD/TVI/CVI Ewimar TR-1F-HD 8MP:
Impedancja skrętki UTP
75 Ohm
Impedancja dla BNC
100 Ohm
Złącze wejściowe (UTP)
Gniazdo z zaciskami
Złącze wyjściowe (Urządzenie)
Przewód z męskim wtykiem BNC
Pasmo przenoszenia
60 MHz
Tłumienie
0.5dB
Odstęp szum/sygnał
60dB
Zasięg transmisji AHD (max)*
720p - 450m
1080p - 250m
3Mpix - 8Mpix - 200m
Zasięg transmisji HD-CVI
720p: 450m
1080p - 250m
3Mpix - 8Mpix - 200m
Zasięg transmisji HD-TVI
720p: 250m
1080p - 250m
3Mpix - 8Mpix - 200m
