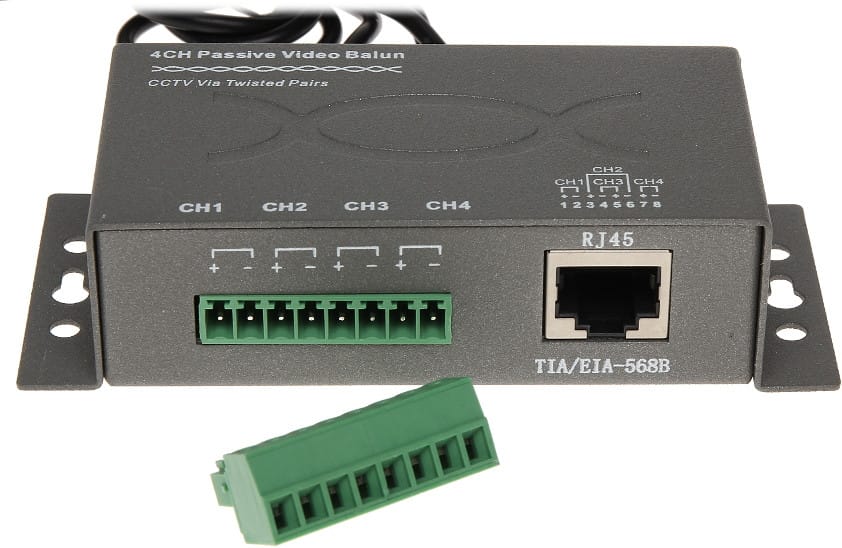

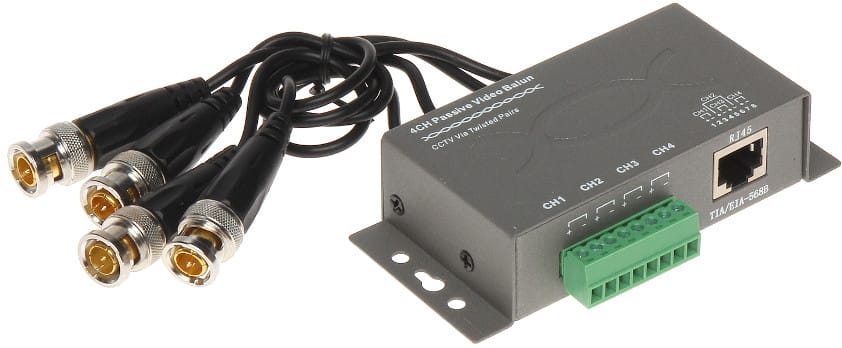

TRANSFORMATOR VIDEO 4-KROTNY TR-4M
Model: TR-4MPrzeznaczenie
TR-4M przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

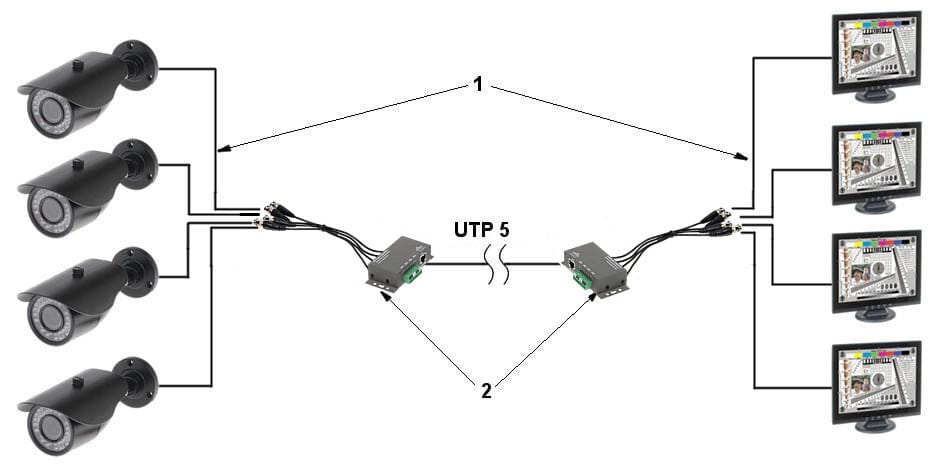

Przykładowe zastosowanie
Specyfikacja techniczna
- Standard:: AHD - 4 Mpx, HD-CVI - 720p, CVBS - PAL, NTSC
- Rodzaj urządzenia:: Pasywne
- Liczba kanałów:: 4 szt. Wideo
- Zasięg wideo:: 250 m @ 720p - UTP kat. 5e 150 m @ 1080p - UTP kat. 5e 400 m @ CVBS - PAL, NTSC - UTP kat. 5e
- Napięcie we/wy 75Ω (CVBS):: 1 Vpp
- Tłumienie:: 4.43 MHz @ 0.82 dB 11 MHz @ 1.84 dB 21 MHz @ 3.84 dB 38 MHz @ 7.15 dB 42 MHz @ 7.65 dB 67.5 MHz @ 17.22 dB
- Separacja między wejściami:: > -50 dB
- CMRR (dB @ 5MHz):: 60 dB
- Impedancja złącza koncentrycznego:: 75 Ω
- Impedancja złącza symetrycznego:: 100 Ω

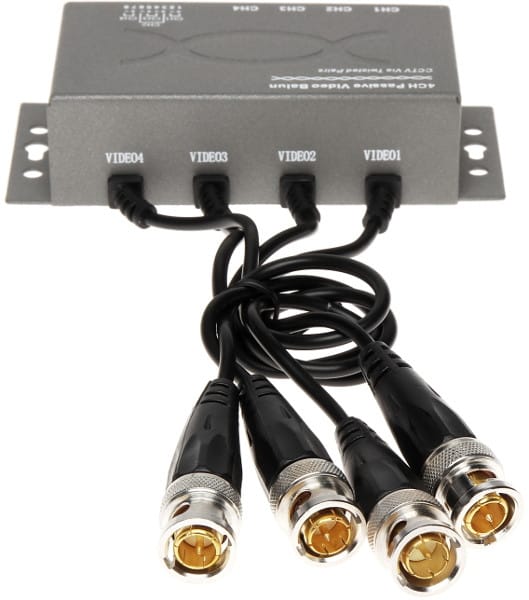

- Typ złącza koncentrycznego:: 4 x BNC Wtyk na przewodzie

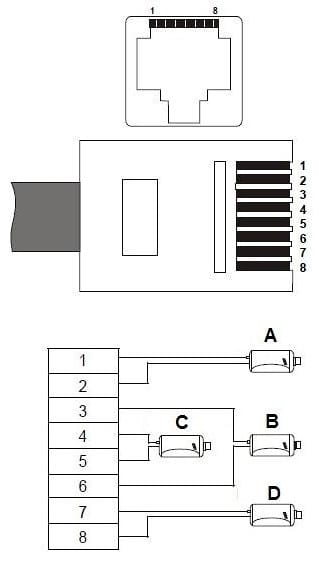

- Typ złącza symetrycznego:: Zaciski kablowe / RJ-45 (8-pin, 4 pary)
- Temperatura pracy:: -10 °C ... 70 °C
- Dopuszczalna względna wilgotność otoczenia:: < 95 %
- Waga:: 0.175 kg
- Wymiary:: 105 x 58 x 25 mm
