Sumator/ rozgałęźnik antenowy SAR Barczak

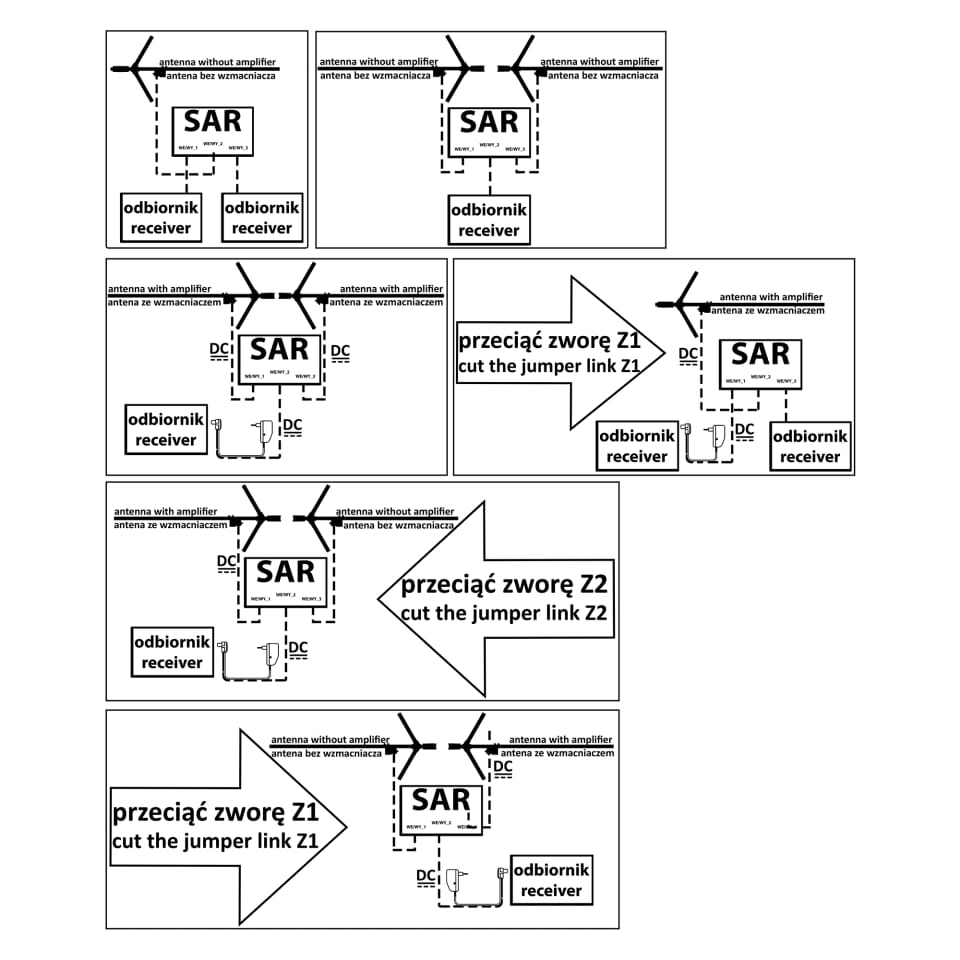

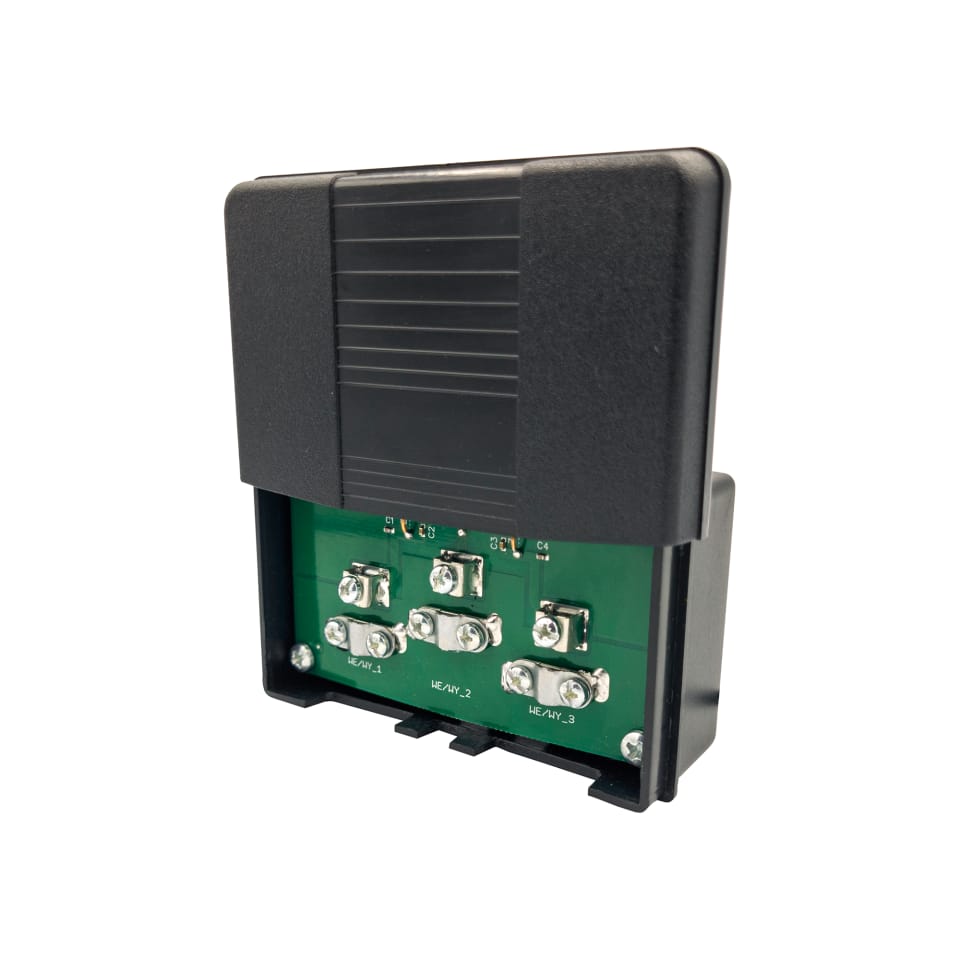

SAR to sumator rozgałęźnik antenowy skonstruowany na transformatorze odsprzęgającym. Między zaciskami(WE/WY_1 / 2 / 3) istnieje przejście dla prądu stałego, co umożliwia zasilanie wzmacniaczy antenowych poprzezkabel koncentryczny.Uwaga! W przypadku zasilania wzmacniacza tylko jednej z anten należy przeciąć zworę (Z1 lub Z2) w obwodzieanteny bez wzmacniacza.Możliwość pracy w dwóch trybach:1. Sumator – sumowanie sygnału z dwóch anten RTV do jednego odbiornika.2. Rozgałęźnik – rozdzielanie sygnału z jednej anteny do dwóch odbiorników RTV.Dziękujemy za zaufanie oraz wybór produktów firmy Barczak. Jesteśmy przekonani, że spełnią one Państwaoczekiwania. Życzymy Państwu dobrego odbioru i zadowolenia z pracy urządzenia.Dane techniczne:Pasmo odbioru: UKF-FM, VHF, UHFKanały: 1-60Zakres częstotliwości: 1 - 694 [MHz]Dopasowanie, współczynnik fali stojącej (VSWR): < 2,0Tłumienie: do 4 dBIlość wyprowadzeń: 3Rodzaj złącz: zaciskiImpedancja wejściowa: 75[?]Impedancja wyjściowa: 75[?]Materiał obudowy: ABSMontaż na maszcie: opaska zaciskowa
