Dane techniczne:
SERIA: Simon 10
NAZWA PRODUKTU/RODZAJ: łącznik schodowy
KOLOR: biały
RAL (ZBLIŻONY): RAL 9003
TYP PRODUKTU: moduł
PRĄD ZNAMIONOWY ŚWIETLÓWKOWY: 10 AX
NAPIĘCIE ZNAMIONOWE: 250 V
RODZAJ PODŁĄCZENIA / TYP ZACISKU: zaciski śrubowe
STOPIEŃ OCHRONY IP: IP20/IP44
UWAGI: Do uzyskania klasy bryzgoszczelności IP44 zastosować uszczelkę ramki
PODŚWIETLENIE: opcjonalne, niedołączone
KLASA ETIM: EC001590 Łącznik instalacyjny
NADRUK/PIKTOGRAM: symbol „schody”
RODZAJ MATERIAŁU: tworzywo sztuczne, PC, bezhalogenowe
ZABEZPIECZENIE POWIERZCHNI: naturalne
WYKOŃCZENIE POWIERZCHNI: błyszczące
SPOSÓB MONTAŻU [ETIM]: montaż podtynkowy
SPOSÓB MOCOWANIA: pazurki / wkręty
WYSOKOŚĆ PRODUKTU: 77 mm
SZEROKOŚĆ PRODUKTU: 77 mm
GŁĘBOKOŚĆ PRODUKTU: 42 mm
GŁĘBOKOŚĆ WBUDOWANIA:26 mm
METODA EKSPLOATACJI/SPOSÓB DZIAŁANIA: klawisz kołyskowy
ILOŚĆ KLAWISZY / DŹWIGNI: 1
UKŁAD POŁĄCZEŃ: Łącznik schodowy (bistabilny)
**

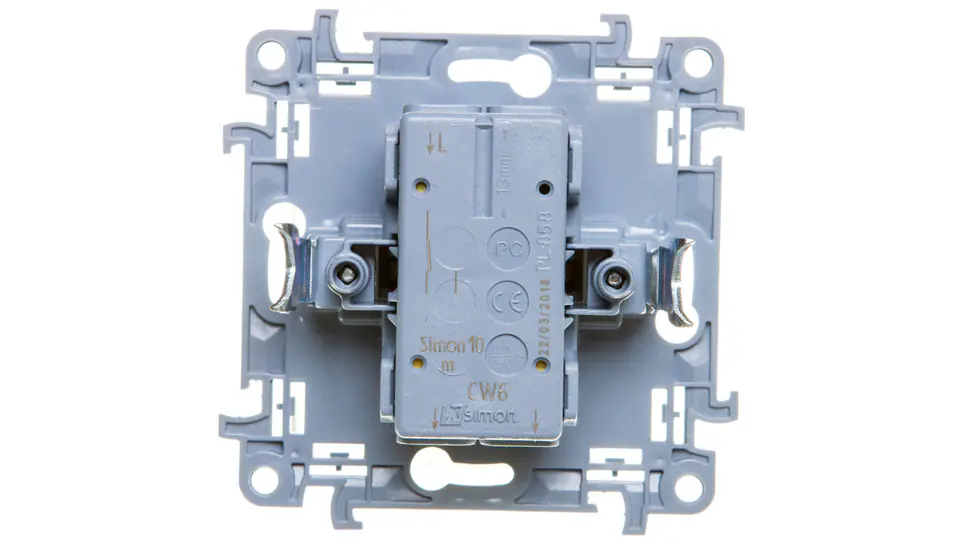

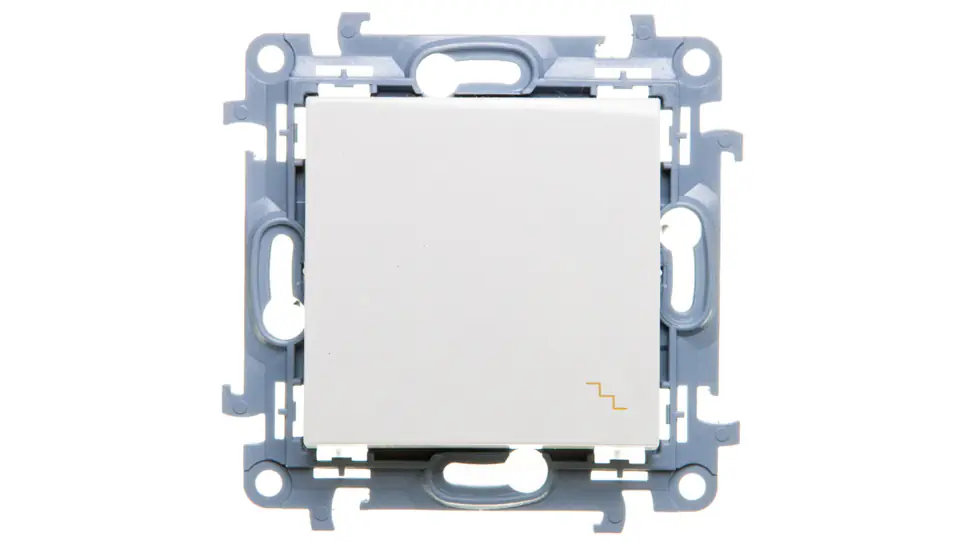

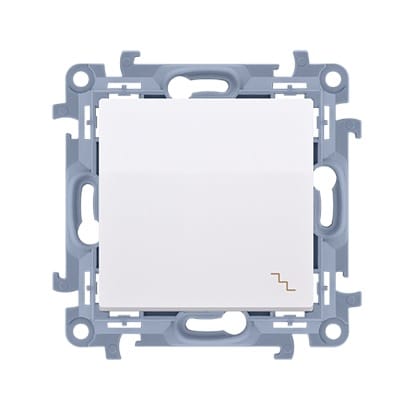

Zdjęcia poglądowe.
