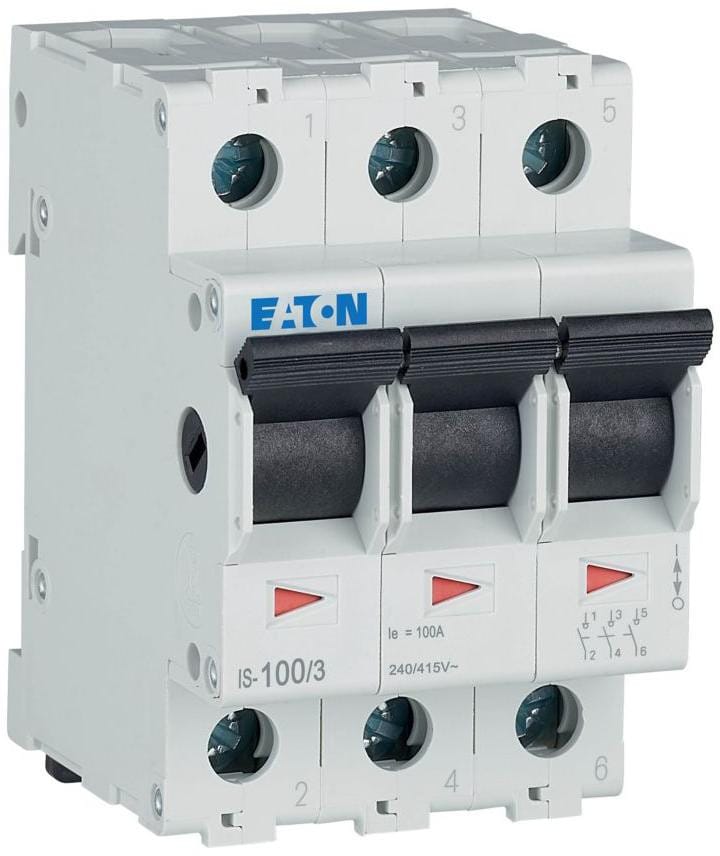

EATON ROZŁĄCZNIK IZOLACYJNY MODUŁOWY 100A 3Z 3P 3M 415V AC IS-100/3
Model: 276284Przeznaczenie
- Typ aparatu: rozłącznik izolacyjny 3‑biegunowy, styki o wysokiej odporności na zużycie, z dopuszczeniem kolejowym (EN45545-2, IEC 61373).
- Prąd znamionowy: In = 100 A; znamionowy prąd roboczy przy określonym odprowadzaniu ciepła In = 100 A.
- Napięcia znamionowe: Ue 240–415 V AC (min. 240 V, maks. 415 V).
- Znamionowa zdolność łączeniowa: 10 kA; znamionowy krótkotrwały prąd wytrzymywany Icw = 2 kA.
- Bieguny / styki: trzybiegunowy, 3 styki zwierne (NO), 0 styków przełącznych i rozwiernych.
- Stopień ochrony: IP40 / IP10 (w zależności od sposobu zabudowy).
- Straty mocy: 3,9 W na biegun (zależne od prądu), 0 W strat statycznych.
- Zakres temperatur pracy: od −5 °C do +40 °C.
- Montaż / wymiary: montaż na szynie DIN, głębokość zabudowy 69,5 mm, wysokość 80 mm, szerokość 53,1 mm (3 moduły), długość/głębokość 60 mm, masa 0,314 kg.
- Zaciski: zacisk windowy.
- Zastosowanie: aparatura rozdzielcza do instalacji w obiektach przemysłowych i zaawansowanych zastosowań komercyjnych; zgodność z RoHS, oznaczenie CE.
