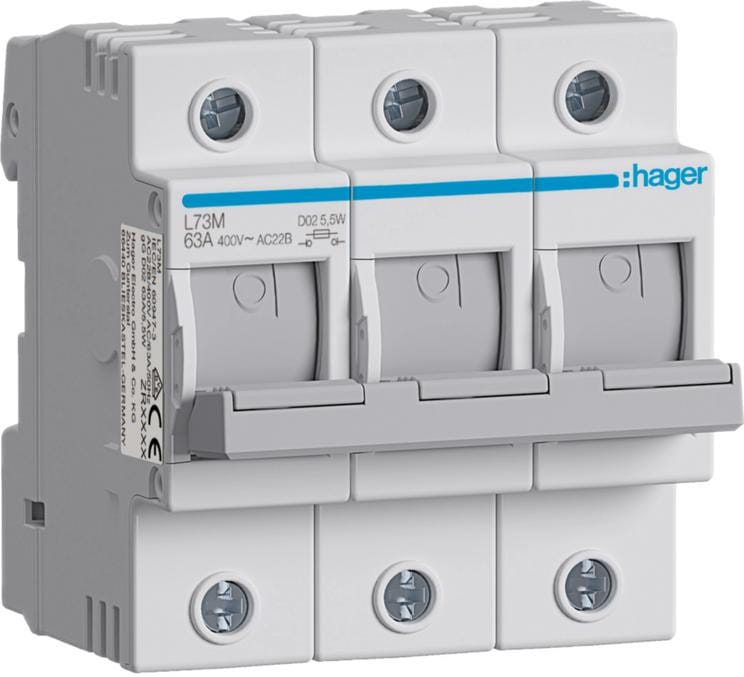

Rozłącznik bezpiecznikowy 3P 63A D02 L73M

Rozłącznik bezpiecznikowy poziomy D02 3 63A Hager L73M

Przeznaczenie

Rozłącznik bezpiecznikowy modułowy poziomy D02, przeznaczony do zabezpieczania obwodów trójfazowych w instalacjach niskiego napięcia; stosowany jako rozłącznik i nośnik wkładek topikowych w rozdzielnicach i panelach elektrycznych.

Specyfikacja

• Typ: modułowy rozłącznik bezpiecznikowy poziomy D02, 3 bieguny (3P), numer katalogowy L73M.
• Prąd znamionowy rozłącznika: 63 A; napięcie znamionowe: 400 VAC; dopuszczalne napięcia DC: 110/220 VDC.
• Kompatybilne wkładki topikowe D02 o prądach znamionowych: 20, 25, 32, 35, 40, 50, 63 A.
• Częstotliwość pracy: 50 Hz; napięcie izolacji (Uiz): 800 V; napięcie udarowe (Uimp): 6000 V.
• Całkowite straty mocy: 5,4 W; masa urządzenia: 0,355 kg.
• Montaż: na szynie DIN; moment dokręcania zacisków: 3,3 Nm.
• Wymiary: 70 mm głębokości, 85 mm wysokości, 44 mm długości, 81 mm szerokości; stopień ochrony: IP20.
• Zabezpieczanie gałęzi obwodów trójfazowych w rozdzielnicach przemysłowych i budynkowych.
• Stosowanie jako wyłącznik i nosnik wkładek topikowych D02 w panelach zasilających i skrzynkach przyłączeniowych.
• Ochrona obwodów silnikowych, transformatorów i pętli zasilających wymagających wkładek o różnych wartościach prądowych.
• Montaż w systemach szynowych DIN w instalacjach niskiego napięcia oraz aplikacjach z obwodami DC 110/220 V.
