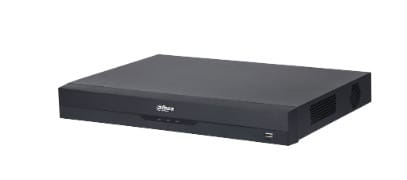

REJESTRATOR 5W1 DAHUA XVR5232AN-I3

Specyfikacja techniczna

Główne

ProcesorWbudowany procesor klasy przemysłowej

System operacyjnyLinux OS

Interface zarządzaniaWEB / lokalny GUI 4.0

Ochrona perymetryczna

Obsługa funkcji AI2 kanały (po 10 reguł IVS na każdy kanał) - tylko dla kamer AnalogHD

(wbudowane w XVR)

Klasyfikacja obiektuRozpoznawanie obiektów (człowiek, pojazd) po przekroczeniu linii lub po naruszeniu strefy

Wykrywanie twarzy (Face Detection)

Obsługa funkcji AI2 kanały (do 12 wykryć twarzy na każdy kanał) - tylko dla kamer AnalogHD

(wbudowane w XVR)

Atrybuty twarzy6 atrybutów: płeć, grupa wiekowa, okulary, wyraz twarzy, maska, broda

Rozpoznawanie twarzy (Face Recognition)

Obsługa funkcji AIPrzetwarzanie maks. 12 zdjęć twarzy na sekundę

(wbudowane w XVR)2 kanały wideo (tylko dla kamer AnalogHD)

Tryb "Nieznajomy"Detekcja twarzy osób nie znajdujących się w bazie (możliwość ustawiania progu podobieństwa)

Ręczne ustawianie progu podobieństwa

Inteligentne wyszukiwanieDo 8 wizerunków twarzy w tym samym czasie (możliwość ustawiania progu podobieństwa dla każdego zdjęcia)

Zarządzanie bazami danychDo 10 baz danych (maksymalnie 10000 wizerunków twarzy)

Imię, płeć, wiek, numer ID, możliwość przypisania zdjęcia

Wyzwalanie zdarzeńBuzzer, komunikaty głosowe, Email, Snapshot, nagrywanie, wyjścia alarmowe, PTZ, itp.

SMD+

Obsługa funkcji AI16 kanałów

(wbudowane w XVR)Filtrowanie dla pojazdów i ludzi, filtrowanie fałszywych alarmów wywołanych zwierzętami, liśćmi, światłami

Inteligentne wyszukiwanieWyszukiwanie według klasyfikacji (człowiek, pojazd)

Wideo i audio parametry

Liczba kanałów dla kamer Analog HD32x AHD / CVI / TVI / CVBS

(Autodetekcja sygnałów: AHD / CVI / TVI / CVBS) - domyślny CVI

Liczba kanałów dla kamer IP32x IP

Obsługa 32 kanałów IP po zastąpieniu kanałów analogowych (1:1).

Rozdzielczość obsługiwanych kamer IP (maks.)6Mpx

Obsługa kamer Analog HDCVI: 5Mpx (16:9) / 5Mpx / 4Mpx / 1080P @ 25/30 kl/s, 720P @ 50/60 kl/s, 720P @25/30 kl/s

AHD: 5Mpx / 4Mpx / 3Mpx / 1080P @ 25/30 kl/s, 720P @25/30 kl/s

TVI: 5Mpx / 4Mpx / 3Mpx / 1080P @ 25/30 kl/s, 720P @25/30 kl/s

CVBS: PAL / NTSC

Liczba wejść BNC32x gniazdo

Rozdzielczość nagrywania5M-N (1296x1944) / 4M-N (1280x1440) / 2Mpx - 1080p (1920x1080) / 1080N (960x1080) / 720p (1280x720) / 960H (960x576) / D1 (704x576 / 704x480) / CIF (352x288 / 352x240)

Prędkość na kanał dla kamer CVI5M-N (1 ~ 10kl/s), 4M-N / 2Mpx (1 ~ 15kl/s), 1080N / 720p / 960H / D1 / CIF (1 ~ 25/30kl/s)

Prędkość na kanał dla kamer AHD5M-N (1 ~ 10kl/s), 4M-N / 2Mpx (1 ~ 15kl/s), 1080N / 720p / 960H / D1 / CIF (1 ~ 25/30kl/s)

Prędkość na kanał dla kamer TVI5M-N (1 ~ 10kl/s), 4M-N / 2Mpx (1 ~ 15kl/s), 1080N / 720p / 960H / D1 / CIF (1 ~ 25/30kl/s)

Prędkość na kanał dla kamer CVBS960H / D1 / CIF (1 ~ 25/30kl/s)

Prędkość na kanał dla kamer IP6Mpx / 5Mpx / 4Mpx / 3Mpx / 2Mpx / 720p

(Liczba klatek nagrywania zależna jest od parametrów kamery IP)

Zapis extra strumienia na kanałD1 / CIF (1 ~ 25/30kl/s)

Przepustowość dla kamer IPPasmo wejściowe: 128Mbps (maksymalna ilości informacji, jaka może być przesyłana do XVR)

Pasmo nagrywania: 128Mbps (maksymalna ilości informacji, jaka może zostać zapisana w pamięci lokalnej XVR)

Pasmo wyjściowe: 128Mbps (maksymalna ilości informacji, jaka może być wysłana z XVR)

Bitrate wideo32Kbps ~ 6144Kbps (na kanał)

Częstotliwość próbkowania audio8KHz, 16bit (na kanał)

Bitrate audio64Kbps (na kanał)

Wyjścia wideo1x VGA, 1x HDMI, 1x TV (CVBS - BNC)

(możliwość ustawienia trybu pracy VGA + HDMI: jednoczesna praca lub osobna - konfigurowalna "osobny monitor")

Rozdzielczość ekranuVGA: 1920x1080, 1280x1024, 1280x720

HDMI: 3840x2160, 1920x1080, 1280x1024, 1280x720

Zmiana wyświetlania rozdzieczość na 3840x2160 wyłącza port VGA

Wyświetlanie wielo-ekranowe (Podział ekranu)1/4/8/9/16/25/36

Wsparcie urządzeń innych producentów (po protokole)Onvif, RTSP

Kompresja

Kompresja wideoAI Coding / H.265+ (Smart) / H.264+ (Smart) / H.265 / H.264

Kompresja audioG.711A / G.711U / PCM

Sieć

Obsługiwane protokołyHTTP, HTTPS, TCP / IP, IPv4, RTSP, UDP, SMTP, NTP, DHCP, DNS, DDNS, P2P

Mobilna obsługaDMSS, DSS

Zgodność ze standardemOnvif 21.06, CGI

Obsługa przez przeglądarki wwwChrome, IE9 lub wyższy, Firefox

Odtwarzanie nagrań

Zdolność odtwarzania kanałów1 kan.: 1 kan. @ 5M-N / 4M-N / 2MP / 1080N / 720p / 960H (25/30kl/s)

4 kan.: 4 kan. @ 5M-N / 4M-N / 2MP / 1080N / 720p / 960H (25/30kl/s)

8 kan.: 8 kan. @ 5M-N (20kl/s) / 8 kan. @ 4M-N / 2MP / 1080N / 720p / 960H (25/30kl/s)

16 kan.: 16 kan. @ 5M-N (10kl/s) / 16 kan. @ 4M-N / 2MP (15kl/s) / 16 kan. @ 1080N / 720p / 960H (25/30kl/s)

Maks. 9 kan. (1/4/9) w przypadku zastosowania funkcji sztucznej inteligencji (AI) - wykrywanie / rozpoznawanie twarzy lub IVS+SMD

Tryb nagrywaniaRęczne, inteligentne (harmonogram dla funkcji AI), MD (wideo detekcja - detekcja ruchu, Tampering, utrata wideo), Alarm, POS

Przechowywanie nagrańWewnętrzny dysk twardy HDD, sieć

Metody kopii zapasowejPeryferyjne urządzenie magazynujące USB (np. Pendrive) / przez sieć

Tryby odtwarzaniaNatychmiastowe odtwarzanie, ogólne odtwarzanie, odtwarzanie zdarzeń, odtwarzanie tagów, inteligentne odtwarzanie (wykrywanie twarzy i ruchu)

Magazynowanie (HDD)

Obsługa dysków2x port SATA III (maksymalna pojemność jednego dysku 16TB)

Grupowanie dyskówWsparcie

Alarm

Alarm ogólnyDetekcja ruchu, utrata sygnału wideo, sabotaż

Alarm anomaliiBrak dysku, błąd pamięci, przepełniony dysk twardy, konflikt adresów IP, konflikt MAC

Alarm z inteligentnych funkcjiWykrycie twarzy, rozpoznawanie twarzy, ochrona perymetryczna (przekroczenie linii, wykrycie intruza)

Wyzwalanie reakcjiNagrywanie, snapshot (panoramic), wyjścia alarmowe w kamerach IP, kontrola dostępu, komunikat głosowy, buzzer, log, preset, email

Interfejsy

Wejście audio1 kanał, port RCA

maks. 32x z kamer CVI (coax audio) lub maks. 32x z kamer IP

Wyjście audio1 kanał, port RCA

Dwukierunkowa rozmowaTak (poprzez wejście / wyjście audio - RCA)

Wejścia alarmoweBrak (lokalnie)

32x z kamer IP

Wyjścia alarmoweBrak (lokalnie)

32x z kamer IP

Obsługa dysków HDD2x port SATA III (maksymalna pojemność jednego dysku 16TB)

USB1 port (ver. 2.0) na przednim panelu + 1 port (ver. 3.0) na tylnym panelu - możliwość podłączenia myszy, pamięci typu pendrive, nagrywarka DVD USB

HDMI1 port

VGA1 port

Ethernet1x RJ45 10/100/1000Mbps - porty Ethernet samodostosowujący się

Pozostałe

ZasilanieDC 12V / 5A

Pobór mocyMaks. 17W (bez HDD)

WagaXVR: 1.98kg (4.36Ib)

Z opakowaniem: 3.15kg (6.94Ib)

Wymiary (szer. / dł. / wys.)375x289x53mm (14.76" x 11.38" x 2.09") - obudowa 1U

Wymiary opakowania (szer. / dł. / wys.)141x433x366mm (5.55" x 17.05" x 14.41")

Warunki pracy-10°C ~ +55°C (+14°F ~ +131°F)

wilgotność: 10 ~ 90% (bez kondensacji)

Sposób instalacjiDesktop

CertyfikatyCE-LVD: EN 60950-1/IEC 60950-1

CE-EMC: EN61000-3-2, EN61000-3-3, EN55032, EN50130, EN55024

FCC: Part 15 Subpart B

44664

Gwarancja36 miesięcy

REJESTRATOR 5W1 DAHUA XVR5232AN-I3

Najważniejsze cechy

• Rejestrator hybrydowy 5w1: wsparcie 5 technologii CVBS/TVI, AHD/CVI/IP (automatyczne wykrywanie)
• wejścia wideo: 32x CVI / AHD / TVI / CVBS / IP
• wyjścia wideo: 1x VGA, 1x HDMI (4K UHD), 1xTV (BNC)
• nagrywanie (CVI, AHD, TVI):
• 10 kl/s @ 1296x1944 (5M-N - 5Mpx Lite)
• 15 kl/s @ 1280x1440 (4M-N - 4Mpx Lite)
• 15 kl/s @ 1920x1080 (2Mpx)
• 25/30kl/s @ 960x1080 (1080N - 1080p Lite)
• nagrywanie (IP):
• 25/30 kl/s* @ 3072x2048 (6Mpx)
• format kompresji: AI Coding/H.265+/H.265/H.264+/H.264
• wejścia/wyjścia audio: 1/1 (RCA)
• interfejs sieciowy: 1x Ethernet RJ45 10/100/1000Mbps
• obsługa dysków: 2x HDD Sata III (max. 32TB)
• zdalne sterowanie menu OSD kamer dzięki funkcji CoC
• obsługa połączeń P2P
• funkcje AI: ochrona perymetryczna (2 kanały) lub wykrywanie twarzy / rozpoznawanie twarzy (2 kanały) lub SMD+ (16 kanałów)
• integracja z kasami fiskalnymi (POS 2.0)
• wsparcie dla kamer z funkcją IoT (Internet Rzeczy)
• wsparcie dla kamer CVI w rozdzielczości 5MP 16:9
• szybka obsługa aktywnego odstraszania w kamerach AnalogHD
• harmonogram nagrywania dla funkcji AI
• rejestracja dźwięku z maks. 32 kamer CVI lub 32 kamer IP
• bitrate: 32Kbps ~ 6144Kbps (na kanał), 128Mb/s - dla IP
• pogląd obrazu:
• Smart PSS, DSS Express, DSS PRO
• przeglądarki internetowe: IE
• urządzenia mobilne z systemami: iOS, Android
• wymiary: 375x289x53mm - 1U (szer./dł./wys.)
• gwarancja: 36 miesięcy
