Napięcie wyjściowe55VDC +/-2%
Moc wyjściowa120W @24V, 80W @12V
Sprawność93% @Vin=12V, Pout=80W
Napięcie zasilania10...30 VDC
Prąd jałowy przetwornicy27mA @12V
Sygnalizacja pracyLED1 - obecność napięcia wyjściowego
Konstrukcja obudowyBrak - moduł do zabudowy

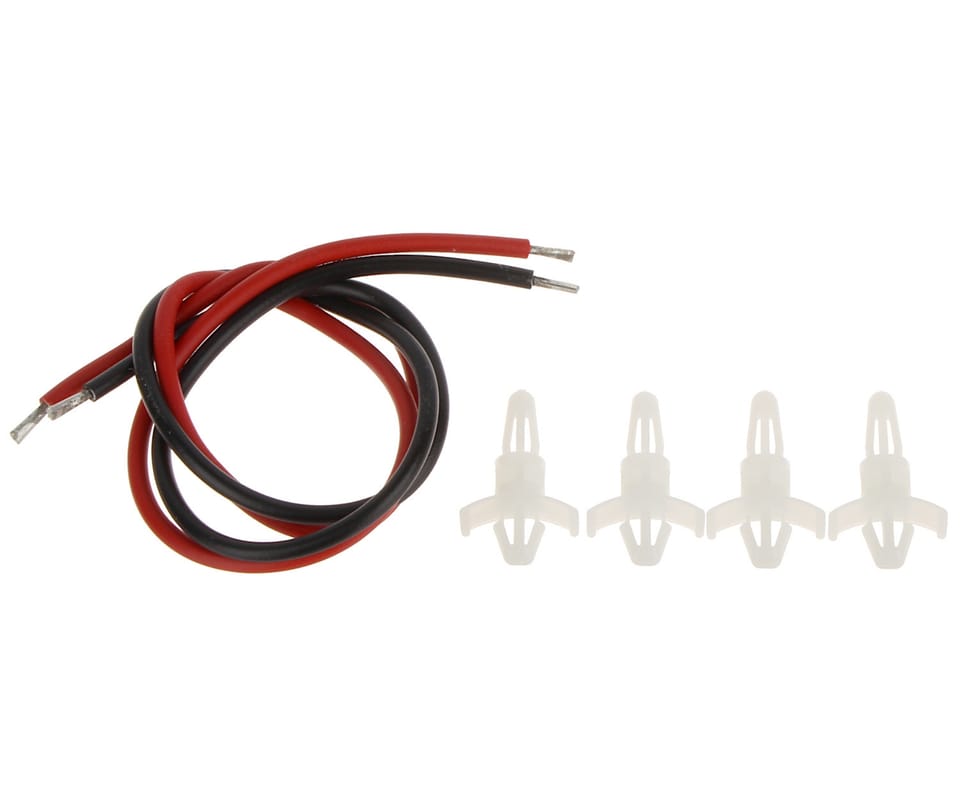

MontażZatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm
Temperatura pracy-20...+40°C
Wymiary40 x 83 x 27 mm
Waga0,036kg

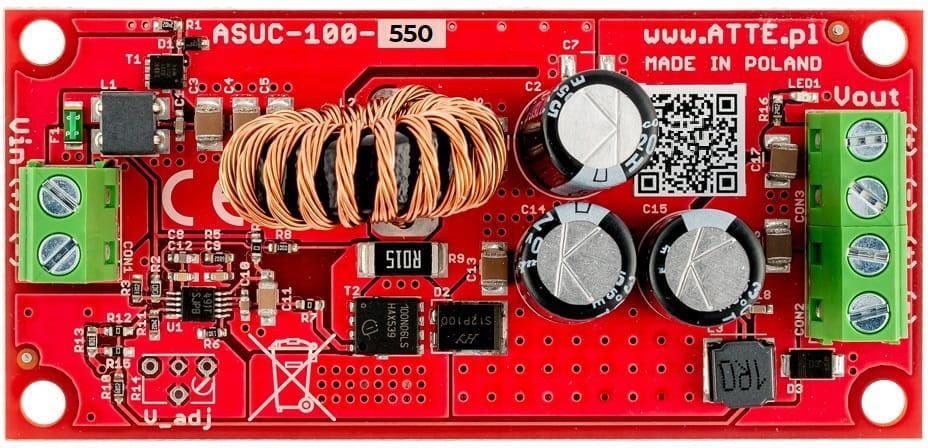

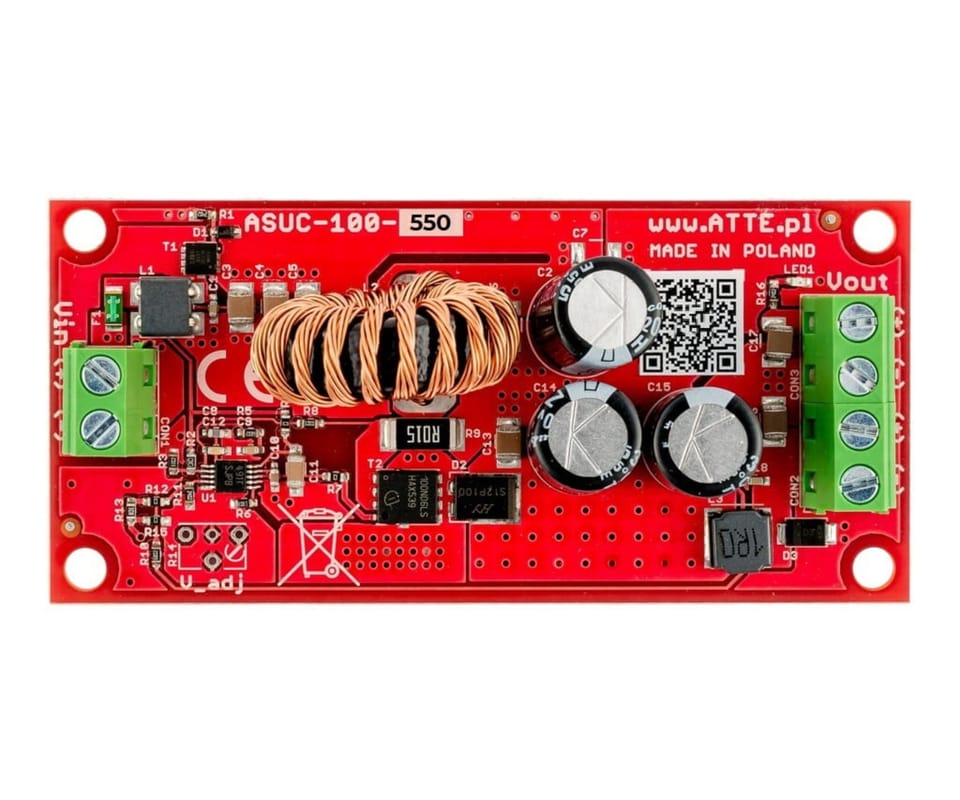

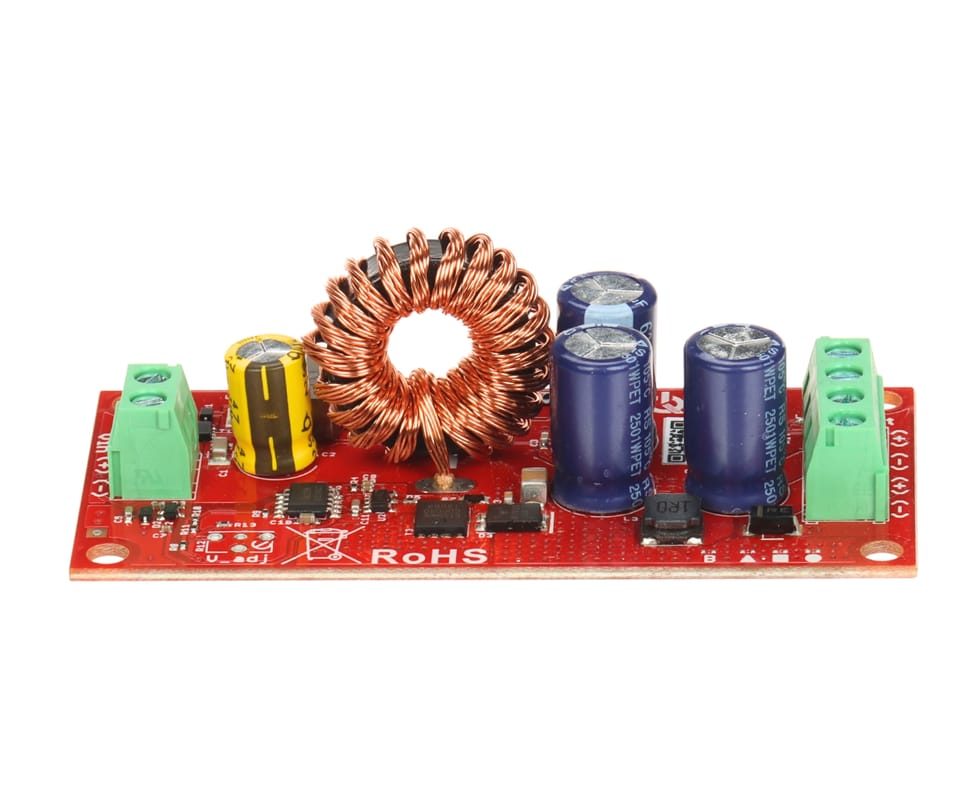

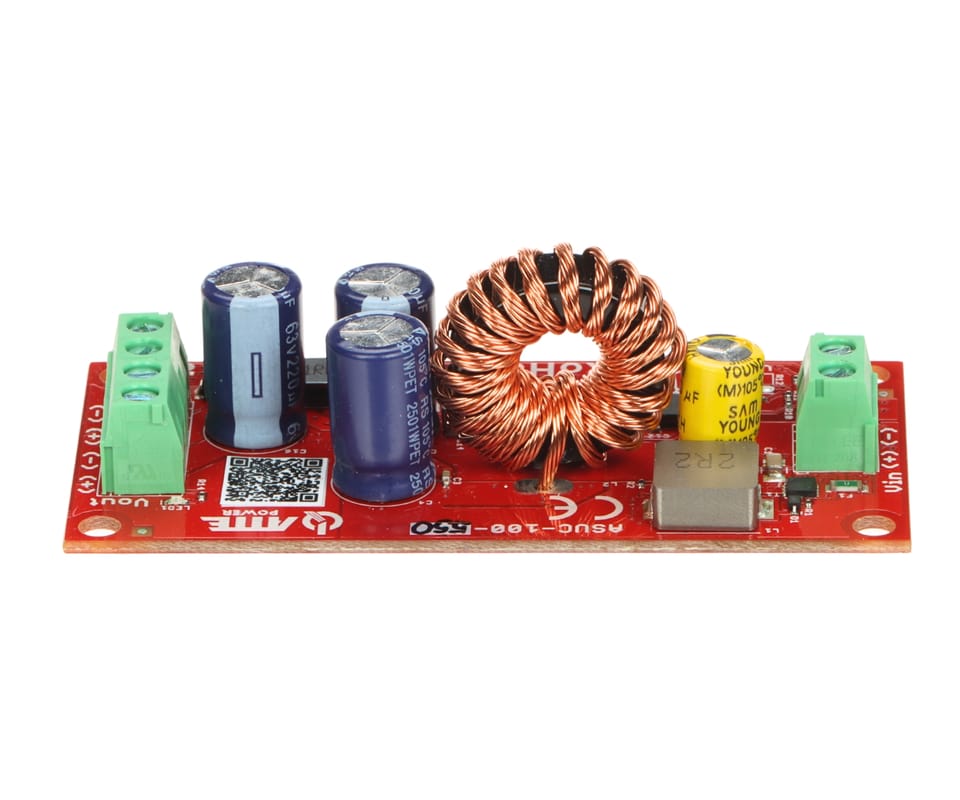

Przetwornica podnosząca napięcie do 55V ATTE ASUC-100-550-OF
Model: ASUC-100-550-OFNAJWAŻNIEJSZE CECHY
- szeroki zakres napięcia zasilania
- ustalone napięcie wyjściowe 55 VDC
- niskie nagrzewanie urządzenia dzięki wysokiej sprawności przetwornicy
- duża moc wyjściowa przy niewielkich gabarytach modułu
- odporność na odwrotną polaryzację napięcia zasilania
Przeznaczenie
ASUC-100-550-OF to wysokosprawna, nieizolowana przetwornica DC/DC podnosząca napięcie. Przetwornica pozwala na pracę w szerokim zakresie napięć wejściowych i posiada ustalone napięcie wyjściowe 55 VDC. Typowym zastosowaniem modułu jest wytwarzanie napięcia zasilającego PoE 55VDC z napięcia 12 VDC lub 24 VDC pochodzącego z zasilacza buforowego. Wyższe napięcie pozwala skompensować spadki napięć dla odbiorników PoE dużej mocy.
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.
