Przenośny pomiar dwutlenku węgla w wydychanym powietrzu
Wieloparametrowe urządzenie Nonin Medical's LifeSense II® dostarcza informacji o wartościach saturacji tlenem SpO2 oraz wartości EtCO2 (końcowo-wydechowe stężenie dwutlenku węgla) wraz z przedstawieniem graficznym - co sprawia, że nadaje się do kontroli okresowych jak i monitorowania ciągłego. Wyposażone w technologię redukcji zakłóceń Nonin Medical's PureSAT® SpO2 oraz MedairTM EtCO2,urządzenie LifeSense dostarcza danych na temat EtCO2 pierwszego oddechu.

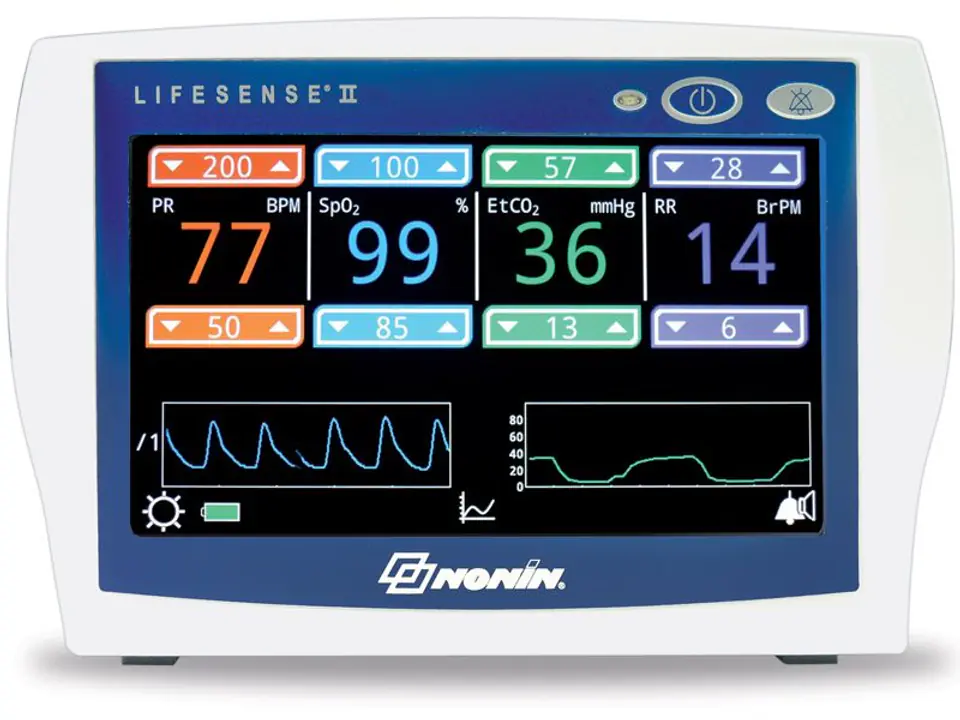

Użyty system „strumienia bocznego" sprawia, że urządzenie nadaje się do przenośnego monitorowania zarówno pacjentów zaintubowanych, jak i niezaintubowanych, a czytelny 17 cm ekran WIDESREENTM wyświetla wszystkie parametry bez konieczności przewijania.
Udowodnione działanie monitora LifeSense:
- Możliwość monitorowania położenia rurki wewnątrztchawiczej
- Graficzne monitorowanie trendów
- Wykrywanie nieprawidłowości w oddychaniu
- Ocena skuteczności resuscytacji

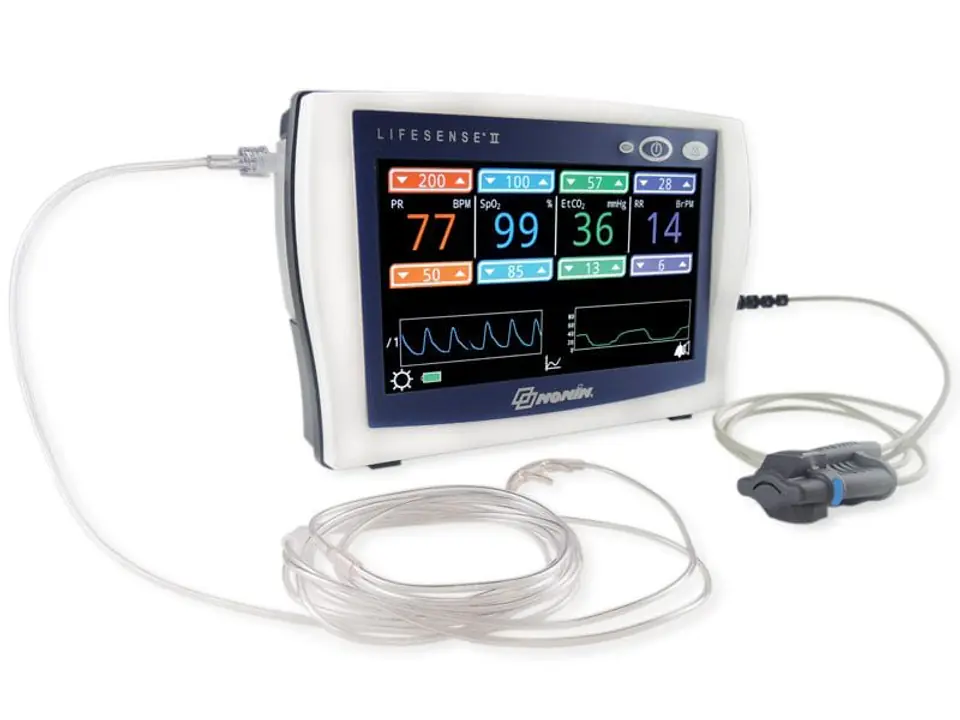

Zestaw zawiera niesterylne komponenty:
- Monitor LifeSense II- Zasilacz i wtyczka- Czujnik pulsoksymetrii wielokrotnego użytku Nonin PureLight- Jednorazowy, jednorazowy pochłaniacz wilgoci z filtrem- Filtry jednorazowego użytku (3 szt.)- Kaniula nosowa dla dorosłych (3 szt.)- Linia do pobierania próbek- Złącze T- Instrukcja obsługi (CD)
Opcjonalnie:
- Pełna linia czujników SpO2 od rozmiarów niemowlęcych do rozmiarów dla dorosłych (wielokrotnego użytku i jednorazowe)
- Pełny zakres linii próbkujących (niemowlęta - dorośli)
- Pokrowiec
- Regulowany uchwyt do montażu
- Moduł pamięci TrendSenseTM
Specyfikacje pulsoksymetruZakres wyświetlania nasycenia tlenem: 0 do 100% SpO2Zakres wyświetlania tętna: od 18 do 321 uderzeń na minutę (BPM)Pomiar długości fal*:Podczerwień: 660 nanometrów @ 0,8 mW max. przeciętnyCzerwony: 910 nanometrów przy maks. 1,2 mW. przeciętny
Dokładność — czujniki: Deklarowane dane dotyczące dokładności dla zgodnych czujników można znaleźć w dokumencie firmy Nonin dotyczącym dokładności czujników.
*Ta informacja jest szczególnie przydatna dla klinicystów prowadzących terapię fotodynamiczną.
Specyfikacje kapnografiiZakres oddechów: od 0 do 99 oddechów/minutęDokładność oddychania:3 do 50 oddechów/min ± 251 do 60 oddechów/min ± 3
Podsumowanie metody testowej: Aby określić znamionową częstość oddychania, używane są kalibrowane butle z gazem CO2, gdy częstość oddychania zmienia się z 3 na 60 BrPM.
Zakres EtCO2/CO2: 0 do 99 mmHg (0 do 13,2 kPa)Dokładność EtCO2/CO21, 2:±0,2 kPa / ±2 mmHg, +8% odczytu3540 – 795 mmHg (720 – 1060 hPA)(Odczyt EtCO2/CO2 osiąga dokładność stanu ustalonego w ciągu 10 minut po włączeniu. Od maksymalnej temperatury przechowywania monitor osiąga dokładność stanu ustalonego 19 minut po włączeniu.)
Obliczona częstotliwość aktualizacji: raz na każdy oddech (alarm „BRAK ODDECHU” po 30 sekundach)Częstotliwość próbkowania: 4 Hz (4 razy na sekundę)Całkowity czas reakcji systemu: Dryft pomiaru: W ramach specyfikacji dokładności CO2 dla 6 godzin ciągłego monitorowaniaPomiar: Automatyczna kompensacja ciśnienia barometrycznego i kompensacja temperatury CO2
1 Nie jest znany negatywny wpływ na wydajność spowodowany cyklicznym ciśnieniem do 10 kPa.2 Nie ma pogorszenia dokładności pomiaru EtCO2 jako funkcji BrPM i stosunku czasu wdechu/wydechu (I/E).3 Prezentowane stężenia CO2 i EtCO2 mogą być fałszywe, co wskazuje na wysoką obecność podtlenku azotu i innych gazów zakłócających.
Poniższa tabela przedstawia korekty stężenia CO2 i EtCO2. Używaj wyłącznie środków wymienionych w poniższej tabeli.
Korekta stężenia czynnika prezentowanego CO2 do rzeczywistego stężenia50 – 70% N2O Prezentowany CO2 x 0,75 = Rzeczywisty CO230 – 50% N2O Prezentowany CO2 x 0,85 = Rzeczywisty CO20 – 30% N2O Brak korektySpecyfikacje systemuWymagania dotyczące zasilania:Zasilanie: 100 – 240 VAC 50 – 60 HzPobór mocy: 3,6 W przy zasilaniu bateryjnymWejście: 9 W z zasilaczem12 V DC, 1,5 A
Bateria wewnętrzna:Typ: Wewnętrzna bateria litowo-jonowa (Li-Ion), niewymienialna w terenie, ładowalnaPojemność baterii: około 5 godzinCzas ładowania: około 9 godzin
Wymiary: 200 x 135 x 50 mm (7,9 x 5,3 x 2 cale)Waga: 865 gramów (1,9 funta)Pamięć: 36 godzin (przy założeniu ciągłej pracy)Temperatura:Podczas pracy: 0 do 40 °C (32 do 104 °F)Przechowywanie/transport: -40 do 70 °C (-40 do 158 °F)Czas (od przechowywania) przygotowania monitora do zamierzonego użycia:10 minut na podgrzanie od -40 do 0 °C19 minut do schłodzenia z 70 do 40 °C
Temperatura zastosowanej części nie przekroczy 41°C mierzona podczas testu w kontrolowanym środowisku.
Wilgotność:Podczas pracy: 15% do 93% bez kondensacjiPrzechowywanie/transport: do 93% bez kondensacji
Wysokość:Podczas pracy: do 2740 metrów (9 000 stóp)Ciśnienie atmosferyczne: 540 do 795 mmHg (720 do 1060 hPa)
Pompa:Przepływ pompy: 75 ml/min (minimalna prędkość przepływu próbki: 60 ml/min)Dokładność przepływu: ±15 ml/min
Alarmy o wysokim i średnim priorytecie (w odległości 1 m):Poziom ciśnienia akustycznego: 74,6 do 75,5 dB
Klasyfikacja według ANSI/AAMI ES60601-1 i CAN/CSA-C22.2 nr 60601-1:Rodzaj ochrony: Wewnętrznie zasilana klasa II (z zasilaczem)Stopień ochrony: część aplikacyjna typu BFTryb działania: ciągłyStopień ochrony obudowy: IP22
