Rozbudowa wewnętrzna instalacji antenowej wcale nie musi być wyzwaniem
Co to jest multiswitch i do czego to służy?
To urządzenie dystrybuuje sygnał TV naziemnej i satelitarnej z jednej anteny do kilku lub kilkunastu odbiorników. Rozdzielenie sygnału wychodzącego odbywa się przy pomocy gniazd antenowych końcowych. Najważniejszym elementem takiej instalacji jest na pewno antena, musi mieć, co najmniej 0,08 m średnicy, zaraz za nią pod względem ważności plasuje się konwerter. Do rozbudowy instalacji multiwiswitchowych potrzebne są również inne akcesoria taki jak np. gniazdka abonenckie czy kable. Wszystkie te rzeczy znajdziecie państwo w naszym sklepie. Montując multisitch uwzględnijmy wszystkie warunki instalacyjne, jakie musimy spełnić, przede wszystkim pamiętajmy o lokalizacji urządzenia z dala od wpływu warunków atmosferycznych i zapewnieniu odpowiedniej wentylacji.
Czy można podłączyć aż 12 tunerów do jednej satelity?

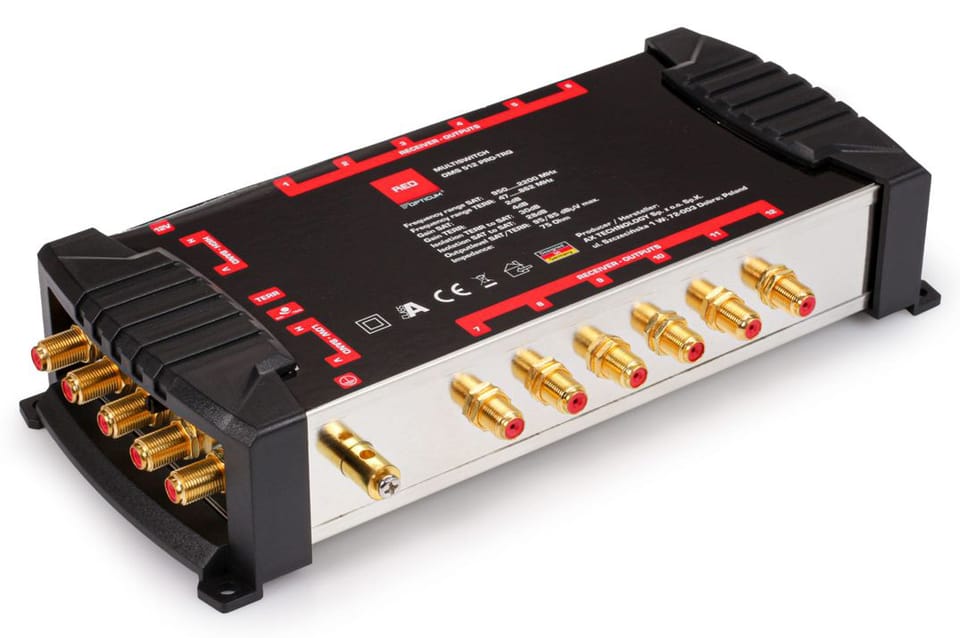

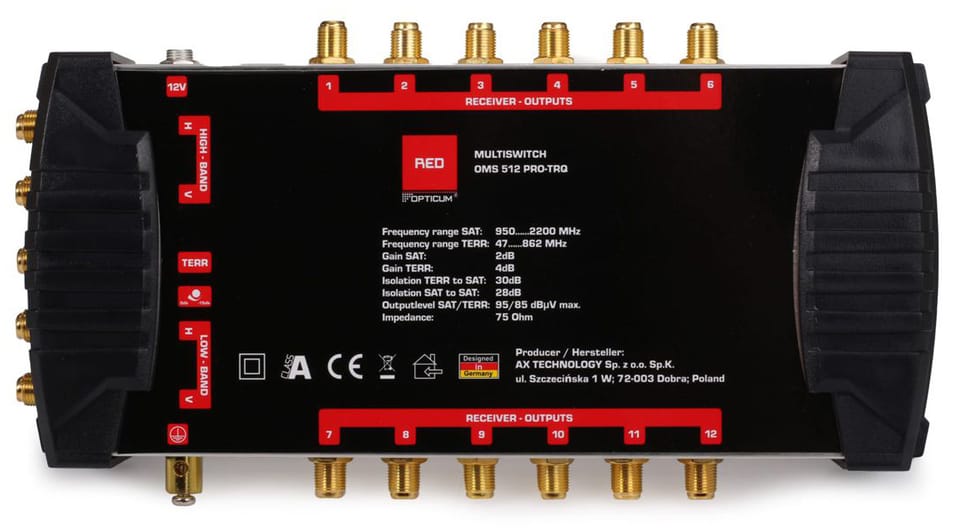

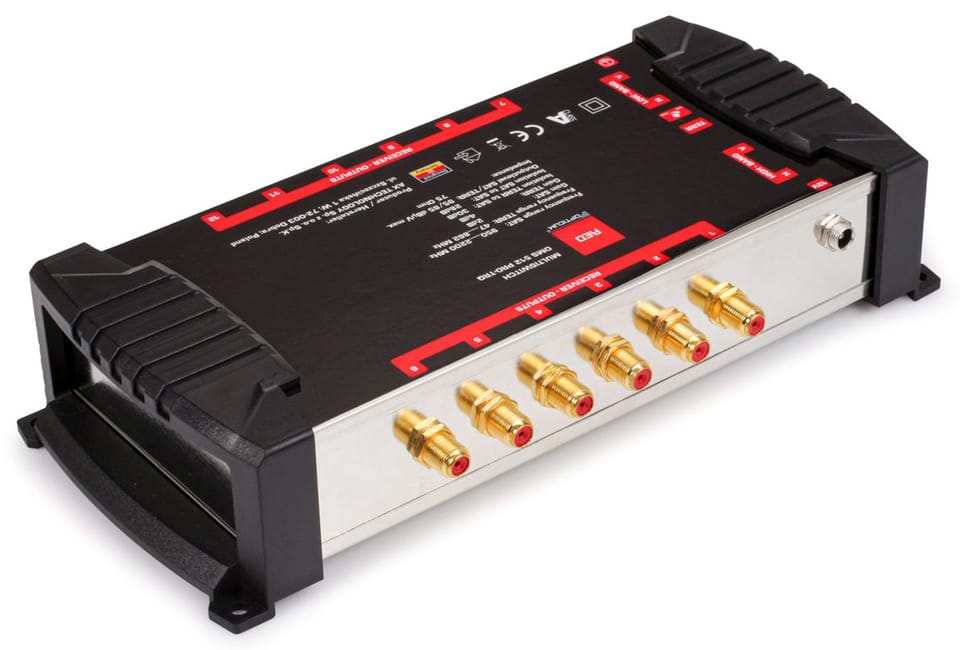

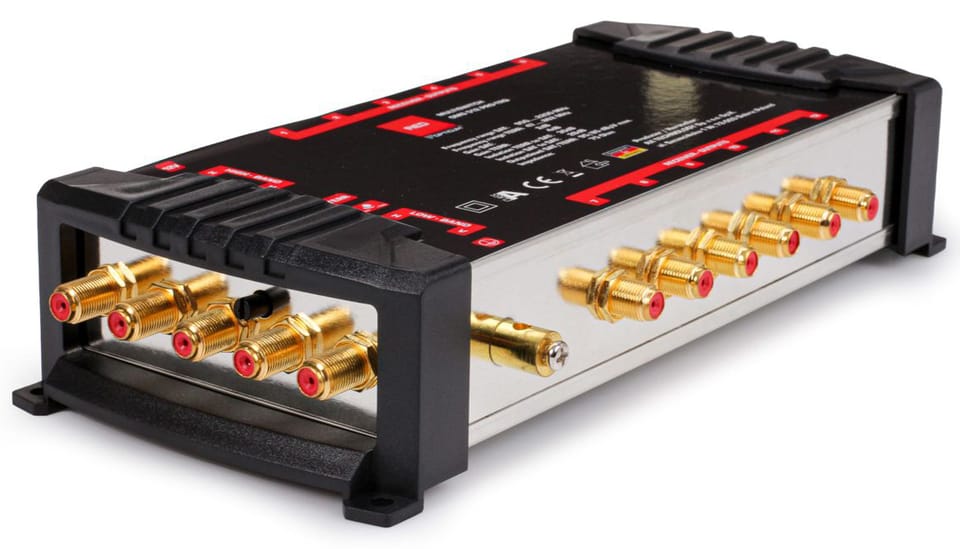

Multiswitch Opticum Ci to zapewni. Ten multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji systemu telewizji satelitarnej i naziemnej Full HD i SD. Urządzenie umożliwi nam odbiór programów z jednej satelity i podłączenie do niej aż 12 tunerów satelitarnych. Urządzenie automatycznie rozpoznaje, jaki sygnał będzie przekazywany do tunerów. Multiswitch zasilany jest zewnętrznie, dlatego tak ważne jest odpowiednie zabezpieczenie zasilania, ale za to wyeliminowano zjawiska przegrzewania się co było częstą przyczyną awarii urządzenia. Pozłacane gniazda zapewniają mniejsza stratę sygnału i niwelują zjawisko utleniania.
Multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji satelitarnej DVB-S2 i naziemnej DVB-T2.
Urządzenie umożliwia odbiór programów z jednej satelity i podłączenie do 12 tunerów satelitarnych.
Pozłacane gniazda w sposób istotny zmniejszają straty sygnału na przyłączu kabli antenowych, oraz brak zjawiska utleniania. Multiswitch automatycznie rozpoznaje rodzaj sygnału jaki będzie przekazywany do tunerów.
W instalacji należy uwzględnić podłączenie multiswitcha do anteny satelitarnej o średnicy nie mniejszej niż 0,8 m i konwertera Quattro lub Quad oraz antenę telewizji naziemnej.
Rozdzielenie sygnału satelitarnego i naziemnego wychodzącego z multiswitcha odbywa się za pomocą gniazd abonenckich końcowych. Konwertery Quattro, Quad i gniazda abonenckie są dostępne w naszym sklepie. Zasilanie multiswitcha odbywa się za pośrednictwem zewnętrznego zasilacza dzięki czemu wyeliminowane jest zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia.
Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania:
lokalizacji z dala od wpływu warunków atmosferycznych
zabezpieczenia przed dostępem osób postronnych
odpowiedniej wentylacji
Podłączenie:
jeden konwerter Quattro lub QUAD
jedna antena naziemna DVB-T
12 tunerów sat
Zestaw zawiera:
Multiswitch
Zasilacz
Dane techniczne:
Zakres częstotliwości SAT : 950-2200 MHz
Zakres częstotliwości TER : 47-862 MHz
Wzmocnienie SAT (950-2150 MHz) : 2 dB
Wzmocnienie TER (47-862 MHz) : 4 dB
Separacja SAT do TER : 30 dB
Separacja TER do SAT : 28 dB
Separacja między polaryzacjami H/V : 25 dB
Maksymalny poziom wyjściowy SAT : 95 dBuV
Maksymalny poziom wyjściowy TER : 85 dBuV
Impedancja wejść/wyjść : 75 Ohm
Przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz
Zasilanie z sieci: 230V AC 50Hz
Temperatura pracy : 0...+55 °C
Wymiary : 255 x 130 x 54 mm (realne wymiary)
