Ilość kanałów1
Zgodność z okablowaniem100Base-T (100Mbit), skrętka kategorii 5, 5e, i 6
Złącze wejściowe (przewód)Gniazdo RJ-45
Złącze wyjściowe (urządzenie)Przewód z wtykiem RJ-45
Napięcie znamionowe DC (linia-ziemia) UN90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP600V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp2kA
Napięcie znamionowe DC (linia-linia) UN6V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC6,8V DC
Poziom ochrony 1kV/μs (linia-linia) UP C320V
Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp100A
Chronione Linie1-2, 3-6
Pojemność (linia-linia) @1MHz6-15pF
Pojemność (linia-ziemia) @1MHz2-3pF
Element odsprzęgającyRezystor udarowy
Rezystancja szeregowa2,2Ω / linię
Prąd znamionowy IN300mA / linię
Napięcie znamionowe DC (linia-linia) UN56V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC64V DC
Poziom ochrony UP C393V
Prąd wyładowczy (8/20µS, linia-linia) Iimp C373A
Napięcie znamionowe DC (linia-ziemia) UN90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP600V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp2kA
Chronione pary(1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoEzgodny z IEEE 802.3af/at - wszystkie typy
Wymiary51 x 31 x 24 (mm) - bez przewodu
ZastosowanieWewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66
Sposób montażuWolnostojący
Szczelność obudowyIP54
Temperatura pracy-30ºC~60ºC

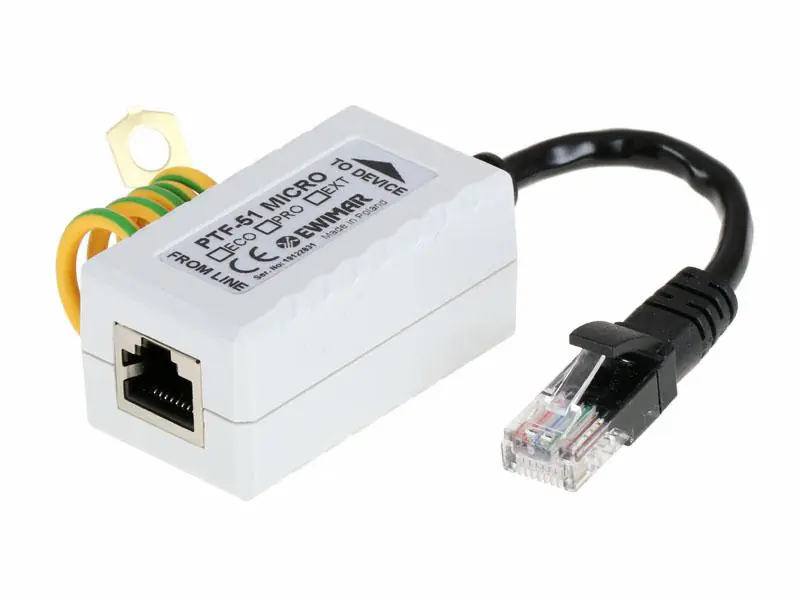

Miniaturowy ogranicznik przepięć do ochrony sieci LAN, EWIMAR PTF-51-PRO/PoE/Micro
Model: PTF-51-PRO/PoE/MicroNajważniejsze cechy
- Zabezpiecza linie sygnałowe i zasilanie PoE
- Skuteczność ochrony do 2kA
- Podwójna ochrona PoE
- Miniaturowe gabaryty
- Łatwy w instalacji
Przeznaczenie

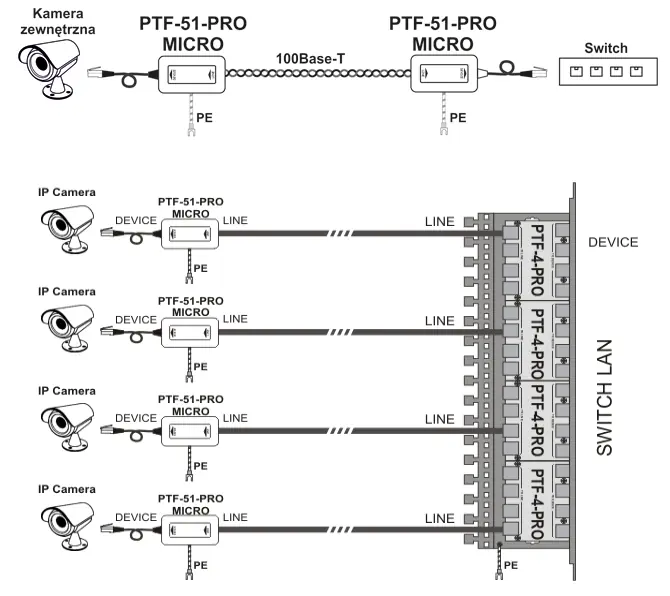

PTF-51-PRO/PoE/Micro jest miniaturowym ogranicznikiem przepięć, dedykowanym do sieci LAN 100-BaseT, opartych na przewodach UTP 5 lub 6 kategorii. Małe wymiary oraz wbudowany przewód z wtykiem umożliwia szybki i łatwy montaż oraz ukrywanie urządzenia w niedużych obudowach. Idealnie nadaje się do ochrony kamer przemysłowych IP, wyposażonych w oryginalne podstawy ukrywające akcesoria i wszelkie połączenia. Ogranicznik chroni przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów). Może być używane do zabezpieczania sieci LAN wewnątrz budynków, chroniąc urządzenia końcowe oraz switche lub mosty radiowe. Urządzenie indywidualnie chroni każdą parę transmisyjną, gdzie następuje eliminacja przepięć powyżej 6V wewnątrz nich oraz odprowadza do ziemi ładunki o wartościach do 2kA.
