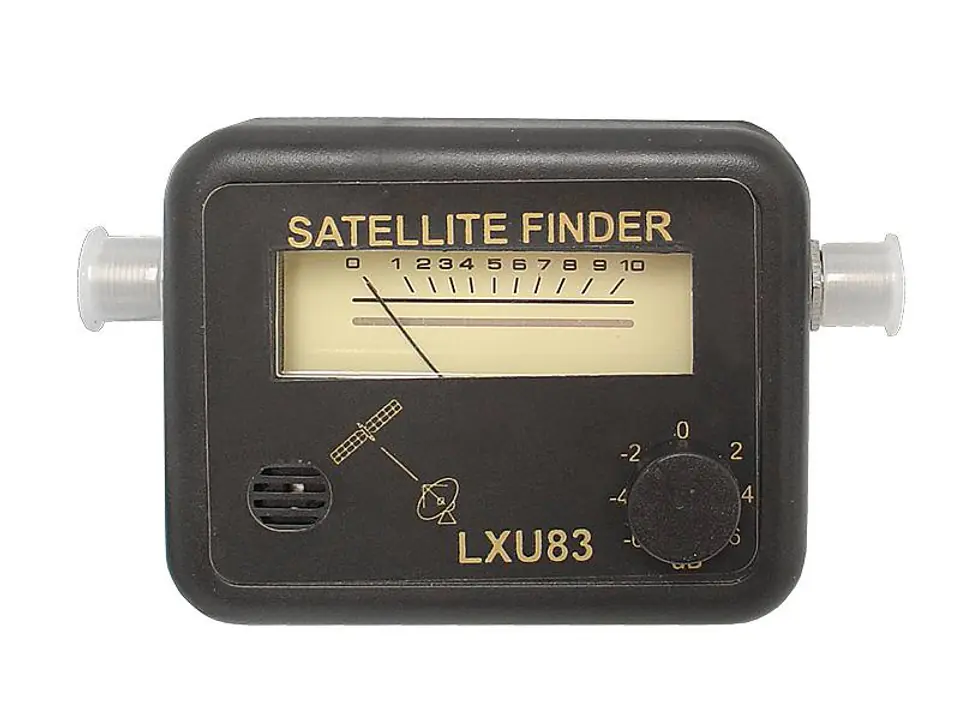

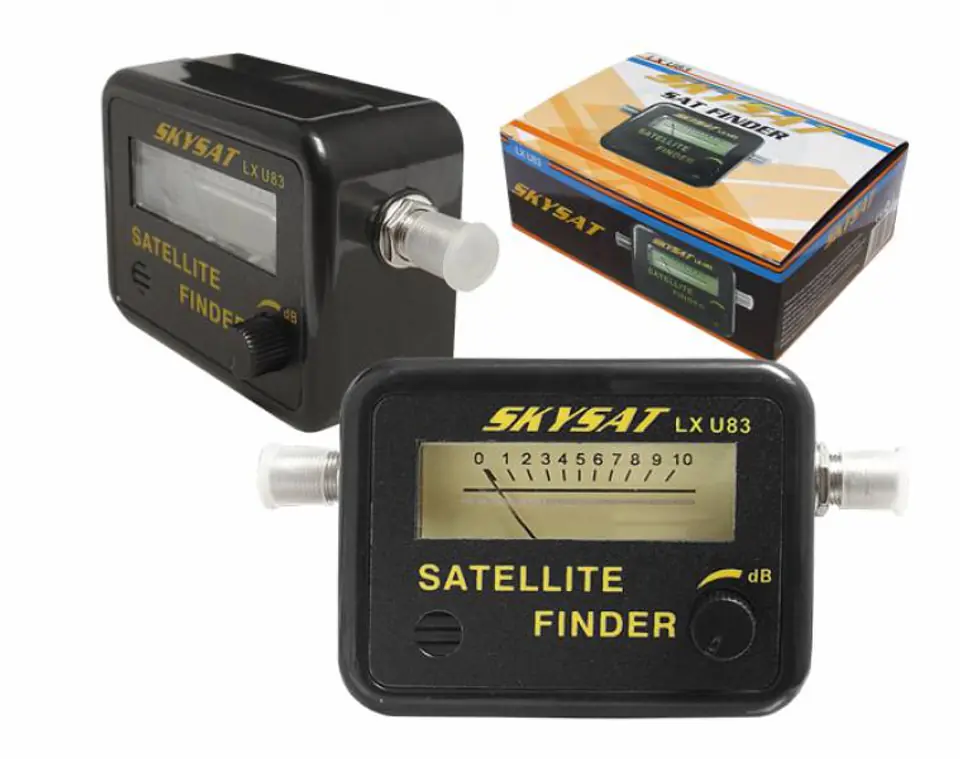

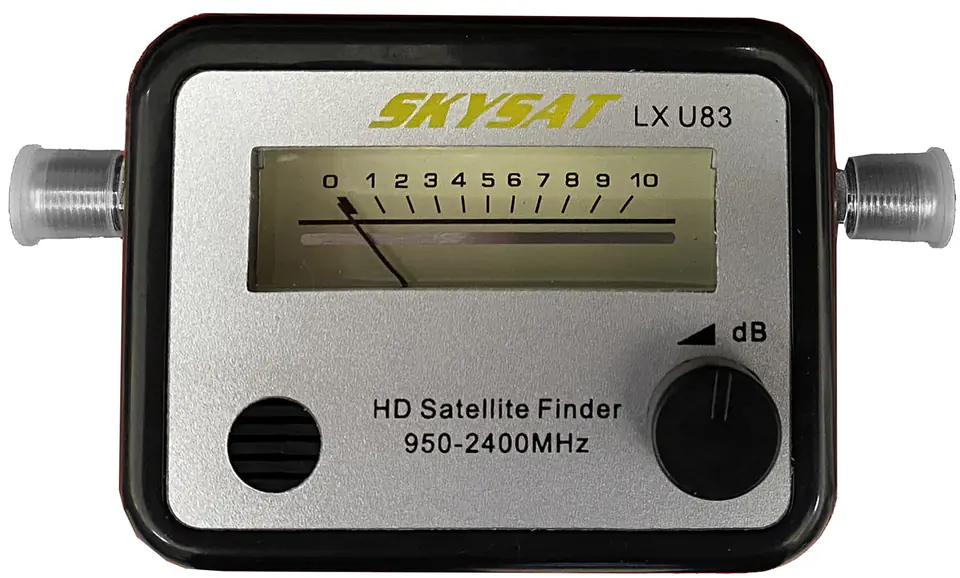

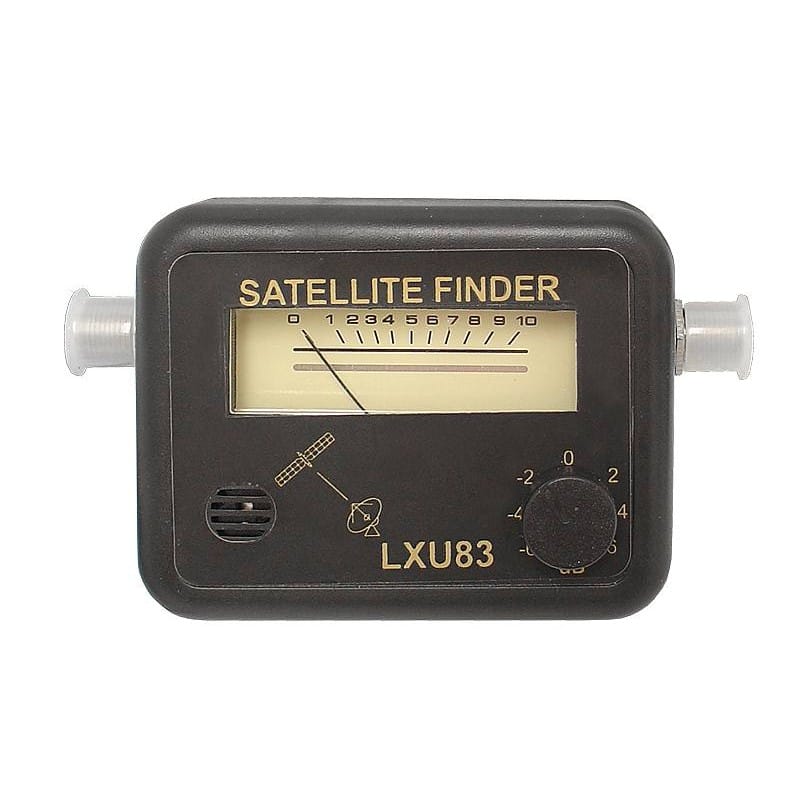

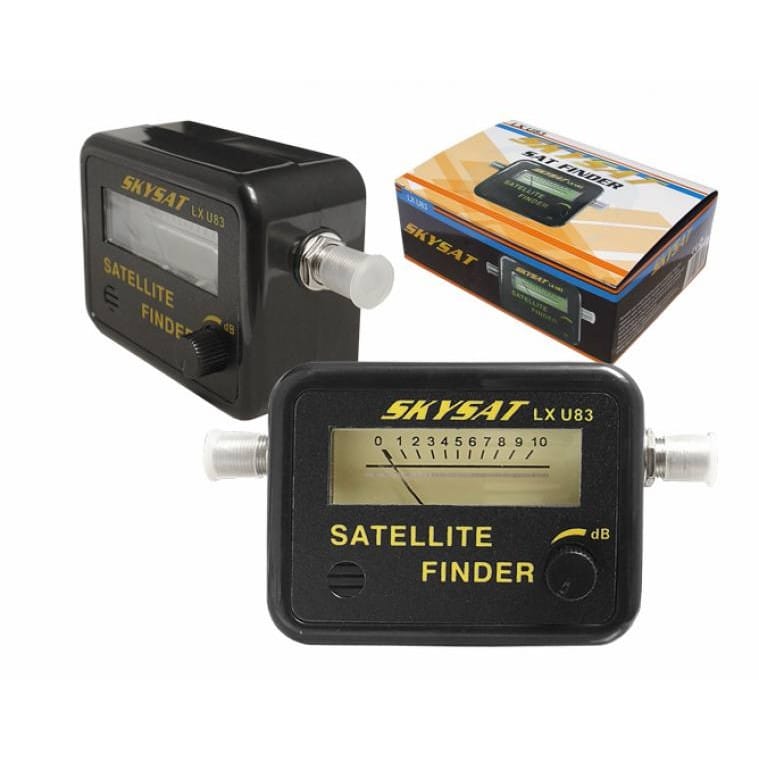

SATELITE Finder jest bardzo prostym i wygodnym w obsłudze urządzeniem do ustawiania optymalnego poziomu sygnału odbieranego przez antenę satelitarną. Miernik został wyposażony we wskaźnik wychyłowy poziomu sygnału oraz sygnalizator o zmiennym natężeniu dźwięku, ułatwiający dokładne i szybkie ustawienie pozycji anten. Dzięki wychyłowym i dźwiękowym (zmienna modulacja dźwiękowa) wskaźniku poziomu sygnału, regulowanej czułości oraz bardzo łatwej obsłudze tego urządzenia każdy bez problemu poradzi sobie z precyzyjnym ustawieniem anteny zarówno analogowej jak i cyfrowej.
Podłączenie i obsługa miernika SAT:
Przed rozpoczęciem podłączenia testera upewnij się, że odbiornik satelitarny jest wyłączony !
- do wejścia opisanego jako "TO LNB" należy podłączyć kabel od konwertera satelitarnego LNB.
- do wejścia opisanego jako "TO REC" należy podłączyć kabel od odbiornika satelitarnego.
Upewnij się, że podłączenia są wykonane właściwie. Włącz odbiornik satelitarny, włączy się podświetlenie skali testera, wskazówka będzie ustawiona w okolicy 1.
Wstępnie ustaw antenę satelitarna na satelitę, z którego będą odbierane programy.
Pokrętłem umieszczonym na przednim panelu testera ustaw na skali odczyt w okolicy 5.
Wykonaj precyzyjne ustawienie anteny satelitarnej oraz konwertera LNB tak, aby uzyskać maksymalny poziom. Jeżeli odczyt osiągnie maksymalna wartość skali, przekręć pokrętło.
Ponownie wykonaj sprawdzenie ustawienia anteny i konwertera satelitarnego LNB na maksimum sygnału.
Wyłącz odbiornik satelitarny, odłącz miernik z toru pomiarowego.
Podłącz odbiornik satelitarny bezpośrednio do konwertera LNB
Specyfikacja techniczna Sat Findera:
Posiada bardzo czytelny wskaźnik sygnału !
Zasilanie: DC 13-18V ( z odbiornika satelitarnego) lub zasilacza i baterii 14,4V
Wzmocnienie: 17 dB
Częstotliwości: od 950MHz do 2300MHz
Zakres mierzonych poziomów: LNB gain 52-60dB
Czułość : 7uV under 55dB gain, 15dB three carrier C/N
Miernik nie wymaga osobnego zasilania, zasilany jest wprost z tunera.
